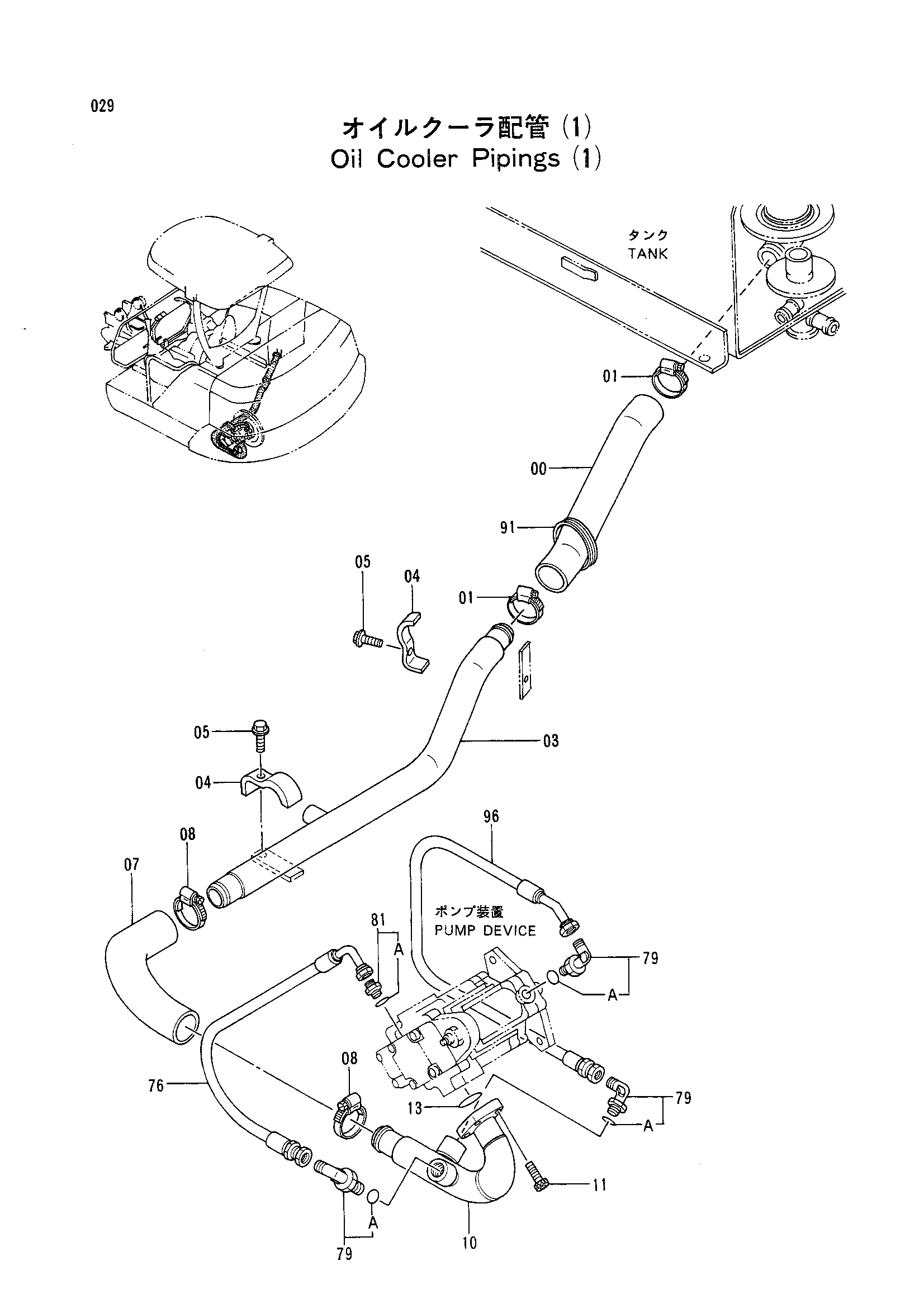

Масляный радиатор трубопроводы (1) — HITACHI EX40
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4120267 | Резиновый шланг | 1 |
| 01 | 4505385 | Хомут шланга | 2 |
| 03 | 7025435 | Всасывающая трубка | 1 |
| 04 | 4053698 | Хомут трубки | 2 |
| 05 | J011265 | Болт с шайбой | 2 |
| 07 | 3059013 | Резиновый шланг | 1 |
| 08 | 4505385 | Хомут шланга | 2 |
| 10 | 7025439 | Всасывающая трубка | 1 |
| 11 | M341036 | Болт с внутренним шестигранником | 4 |
| 13 | A810040 | Уплотнительное кольцо | 1 |
| 76 | 4301409 | Шланг | 1 |
| 79 | 4154672 | Угловой штуцер | 3 |
| 79A | 4506418 | Уплотнительное кольцо | 1 |
| 81 | 4190243 | Адаптер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 4288797 | Амортизатор | 1 |
| 96 | 4312100 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
