Пилотный трубопроводы (2) — HITACHI EX385USR

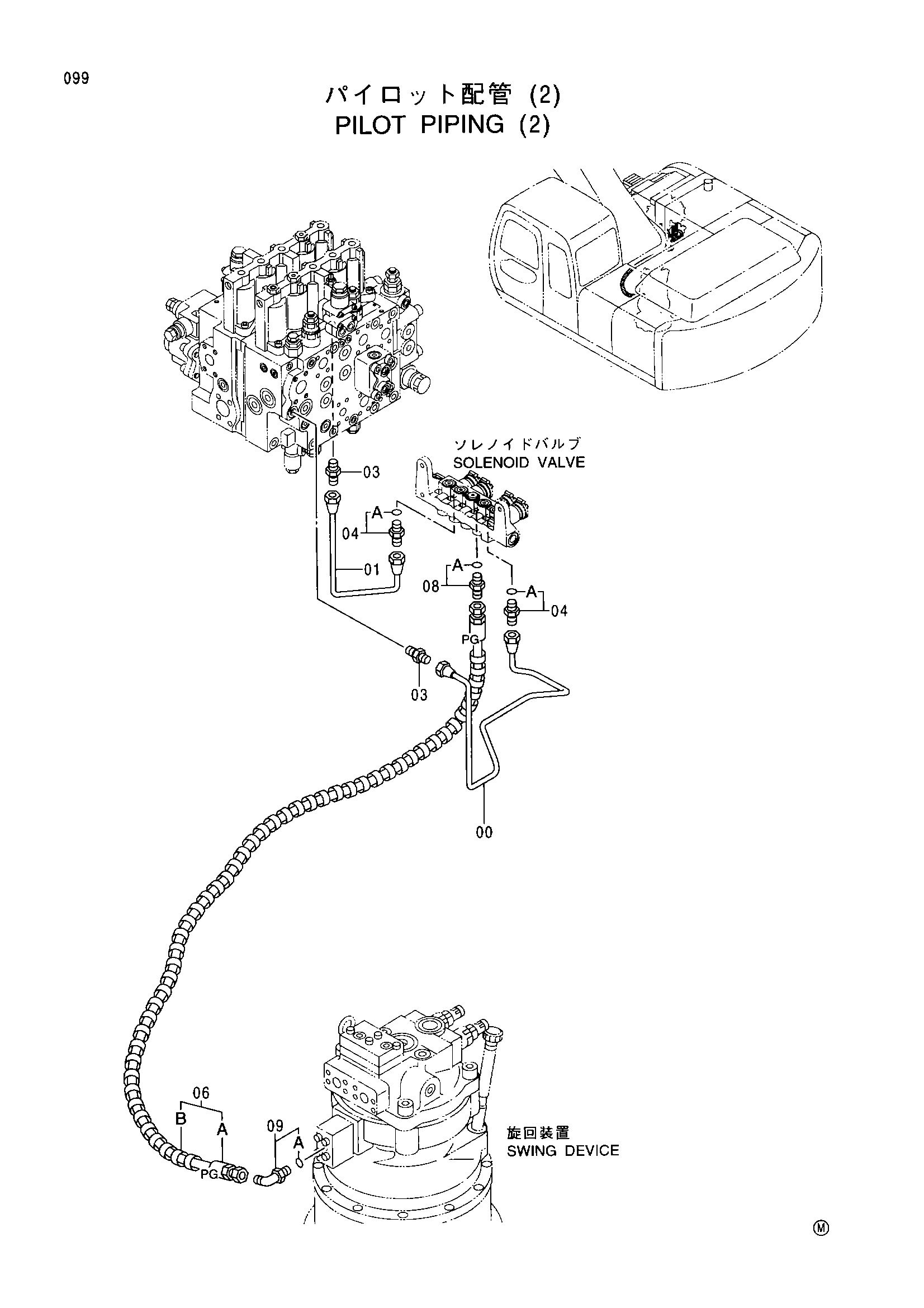

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3079454 | Трубка | 1 |
| 01 | 4386483 | Трубка | 1 |
| 03 | 4404022 | Фильтр | 2 |
| 04 | 4255304 | Штуцер трубки | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9185473 | Шланг в сборе | 1 |
| 06A | 4428689 | Шланг (PG) | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
