Пилотный трубопроводы (1) — HITACHI EX385USR

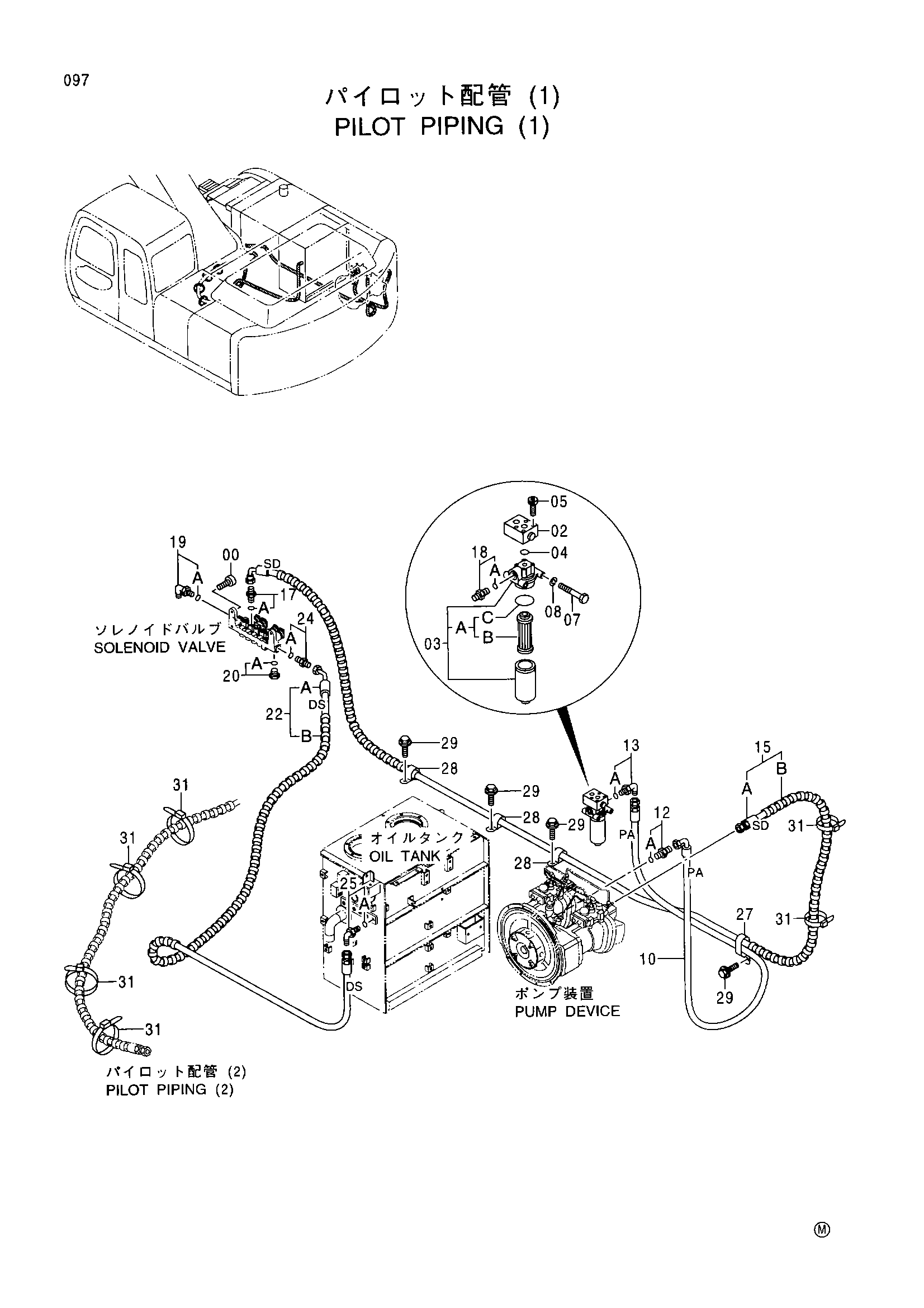

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 02 | 4351142 | Предохранительный клапан | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | 4506416 | Уплотнительное кольцо | 1 |
| 05 | J780865 | Болт с внутренним шестигранником | 4 |
| 07 | J901004 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 10 | 4428701 | Шланг (PA) | 1 |
| 12 | 4221290 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154672 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9185471 | Шланг в сборе | 1 |
| 15A | 4390087 | Шланг (SD) | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 17 | 4200465 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200469 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4092534 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 9185472 | Шланг в сборе | 1 |
| 22A | 4428694 | Шланг (DS) | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 24 | 4221290 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4219345 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4190282 | Зажим | 1 |
| 28 | 4190292 | Зажим | 3 |
| 29 | J011020 | Болт с шайбой | 4 |
| 31 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
