Кабина (4)(со встроенной защитой оператора)<выбор> — HITACHI EX385USR

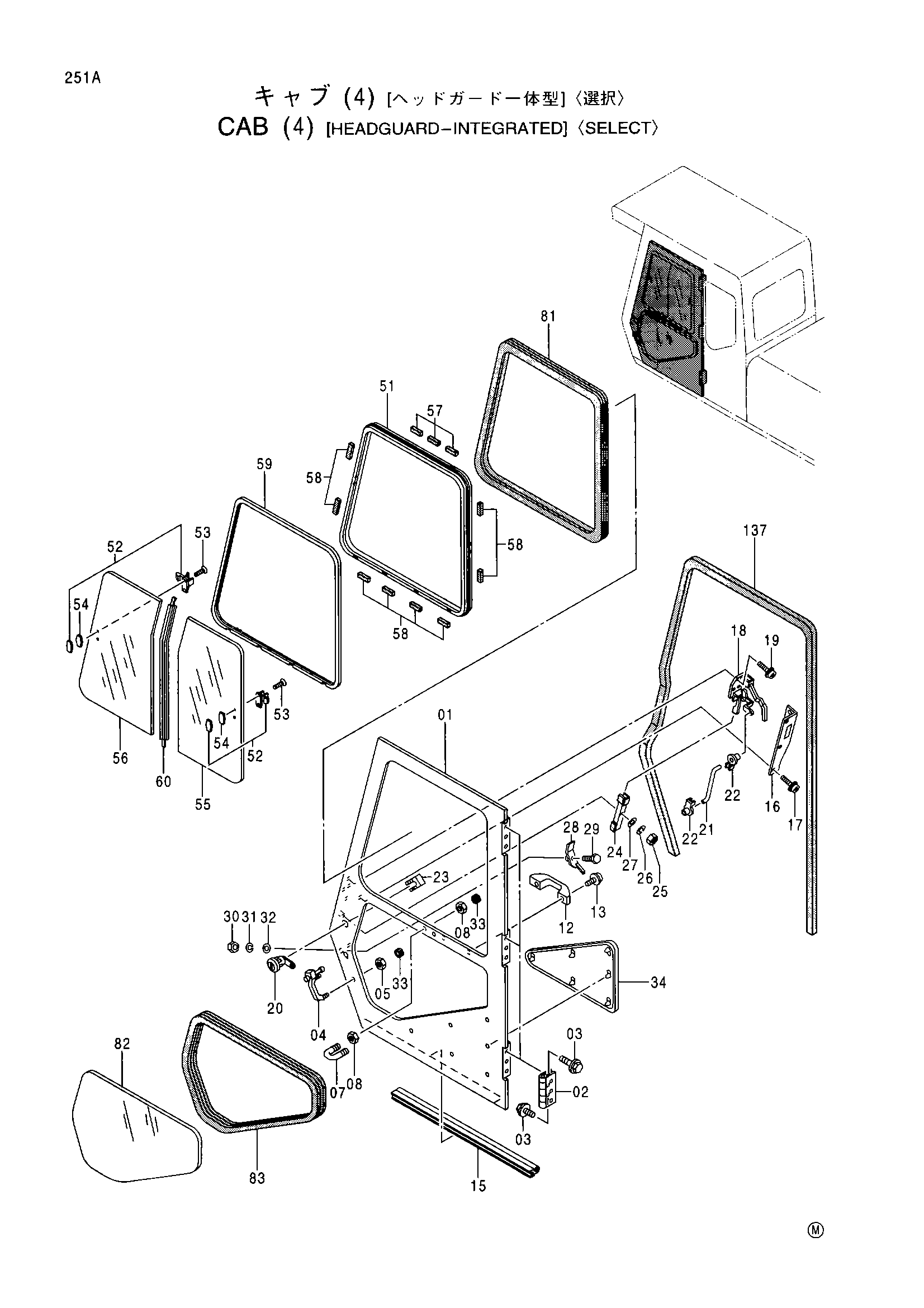

Заводская схема «Кабина (4)(со встроенной защитой оператора)<выбор>» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-34 | 4405861 | Дверь в сборе | 1 |
| 01-83 | 4412740 | Дверь в сборе | 1 |
| 01 | 4412751 | Рама дверь | 1 |
| 02 | 4411584 | Петля | 3 |
| 03 | 4386423 | Болт с шайбой | 18 |
| 04 | 4386424 | Рукоятка | 1 |
| 05 | 4411583 | Гайка | 2 |
| 07 | 4386425 | U-образный болт | 1 |
| 08 | 4341450 | Гайка | 4 |
| 12 | 4204579 | Рукоятка | 1 |
| 13 | J460616 | Винт с шайбой | 2 |
| 15 | 4386427 | Манжета | 1 |
| 16 | 4386428 | Крышка | 1 |
| 17 | J460612 | Винт с шайбой | 6 |
| 18 | 4361702 | Блокировка в сборе | 1 |
| 19 | J460616 | Винт с шайбой | 4 |
| 20 | 4386431 | Замок двери | 1 |
| 21 | 4386432 | Тяга | 1 |
| 22 | 4386433 | Тяга | 2 |
| 23 | 4386434 | Зажим | 1 |
| 24 | 4386435 | Рычаг блокировка | 1 |
| 25 | M500605 | Гайка | 1 |
| 26 | A590906 | Пружинная шайба | 1 |
| 27 | 4386436 | Плоская шайба | 1 |
| 28 | 4411582 | Рычаг блокировка | 1 |
| 29 | 4386438 | Палец | 1 |
| 30 | 4386439 | Гайка колпачок | 1 |
| 31 | A590906 | Пружинная шайба | 1 |
| 32 | A590106 | Плоская шайба | 1 |
| 33 | 4084302 | Резиновая прокладка | 4 |
| 34 | 4404836 | Сиденье | 1 |
| 51-60 | 4387941 | Сасх в сборе | 1 |
| 51 | 4411677 | Рама сасх | 1 |
| 52 | 4411678 | Блокировка в сборе | 2 |
| 54 | 4411679 | Проставка | 2 |
| 55 | 4387944 | Стекло | 1 |
| 56 | 4387945 | Стекло | 1 |
| 57 | 4411682 | Резиновая прокладка | 3 |
| 58 | 4411683 | Резиновая прокладка | 8 |
| 59 | 4411684 | Кханнел | 1 |
| 60 | 4411715 | Уплотнение | 1 |
| 81 | 4387940 | Резиновая прокладка | 1 |
| 82 | 4387920 | Стекло | 1 |
| 83 | 4387921 | Резиновая прокладка | 1 |
| 137 | 4411588 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
