Крышка (5) — HITACHI EX385USR

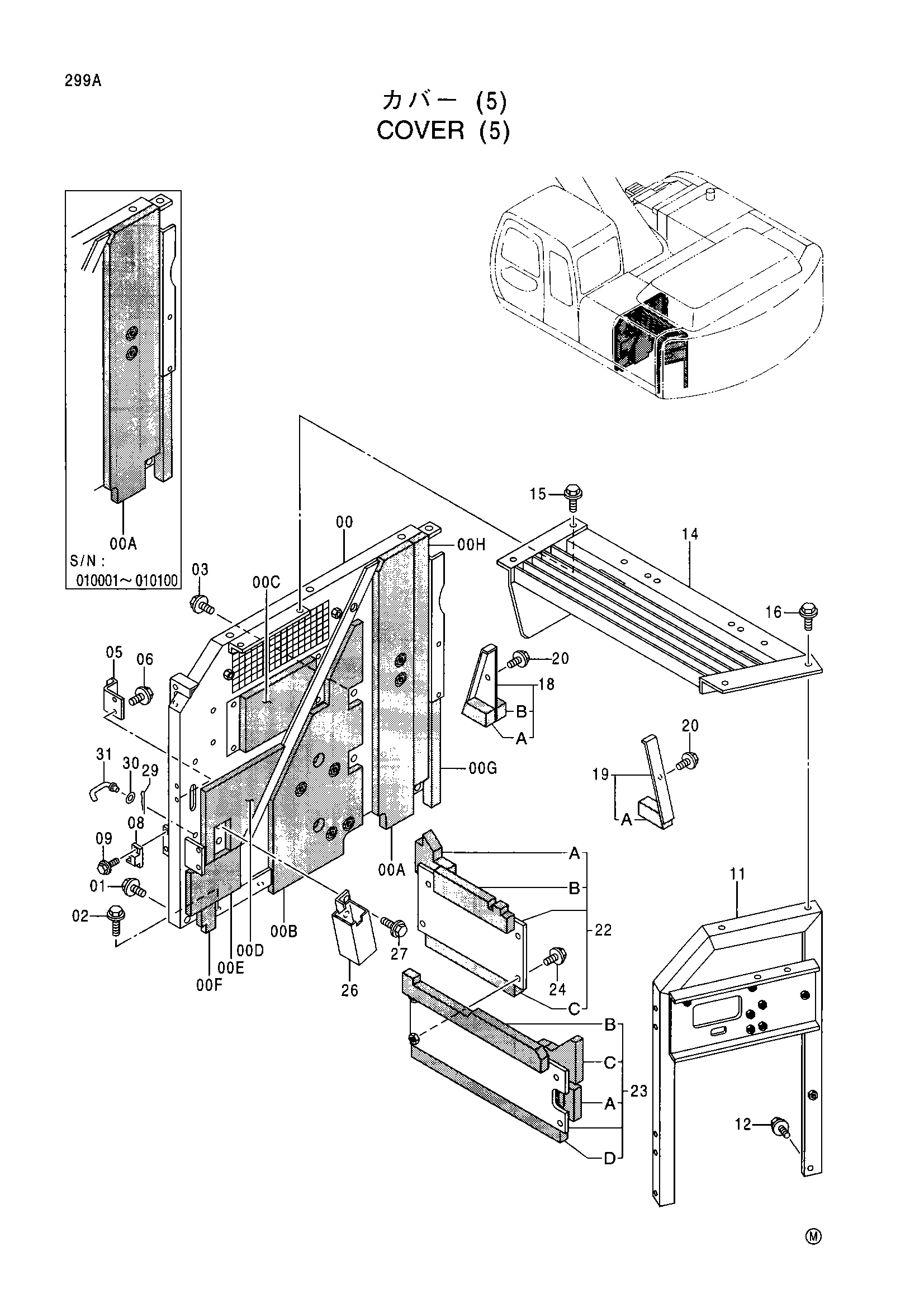

Заводская схема «Крышка (5)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037336 | Крышка | 1 |
| 00A | 4427979 | Виброизолятор | 1 |
| 00A | 4447064 | Виброизолятор | 1 |
| 00B | 4427980 | Виброизолятор | 1 |
| 00C | 4386989 | Виброизолятор | 1 |
| 00D | 4427981 | Виброизолятор | 1 |
| 00E | 4427982 | Виброизолятор | 1 |
| 00F | 4427983 | Виброизолятор | 1 |
| 00G | 4427984 | Виброизолятор | 1 |
| 00H | 4447065 | Виброизолятор | 1 |
| 01 | J021230 | Болт с шайбой | 2 |
| 02 | J031240 | Болт с шайбой | 2 |
| 03 | J021025 | Болт с шайбой | 2 |
| 05 | 4257087 | Ограничитель | 1 |
| 06 | J031030 | Болт с шайбой | 2 |
| 08 | 4175253 | Кронштейн | 3 |
| 09 | J020614 | Болт с шайбой | 6 |
| 11 | 7037339 | Опора | 1 |
| 12 | J021235 | Болт с шайбой | 2 |
| 14 | 7037337 | Крышка | 1 |
| 15 | J021030 | Болт с шайбой | 2 |
| 16 | J031030 | Болт с шайбой | 2 |
| 18 | 8069322 | Крышка | 1 |
| 18A | 4386794 | Резиновая прокладка | 1 |
| 18B | 4386795 | Резиновая прокладка | 1 |
| 19 | 8069323 | Крышка | 1 |
| 19A | 4386803 | Резиновая прокладка | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 22 | 8077991 | Крышка | 1 |
| 22A | 4427608 | Виброизолятор | 1 |
| 22B | 4427609 | Виброизолятор | 1 |
| 22C | 4427610 | Виброизолятор | 1 |
| 23 | 8077993 | Крышка | 1 |
| 23A | 4426846 | Виброизолятор | 1 |
| 23B | 4427611 | Виброизолятор | 1 |
| 23C | 4427612 | Виброизолятор | 1 |
| 23D | 4427613 | Виброизолятор | 1 |
| 24 | J021030 | Болт с шайбой | 6 |
| 26 | 8051479 | Держатель | 1 |
| 27 | J021025 | Болт с шайбой | 2 |
| 29 | 4022696 | Стопорный палец | 1 |
| 30 | A590106 | Плоская шайба | 1 |
| 31 | 9738313 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
