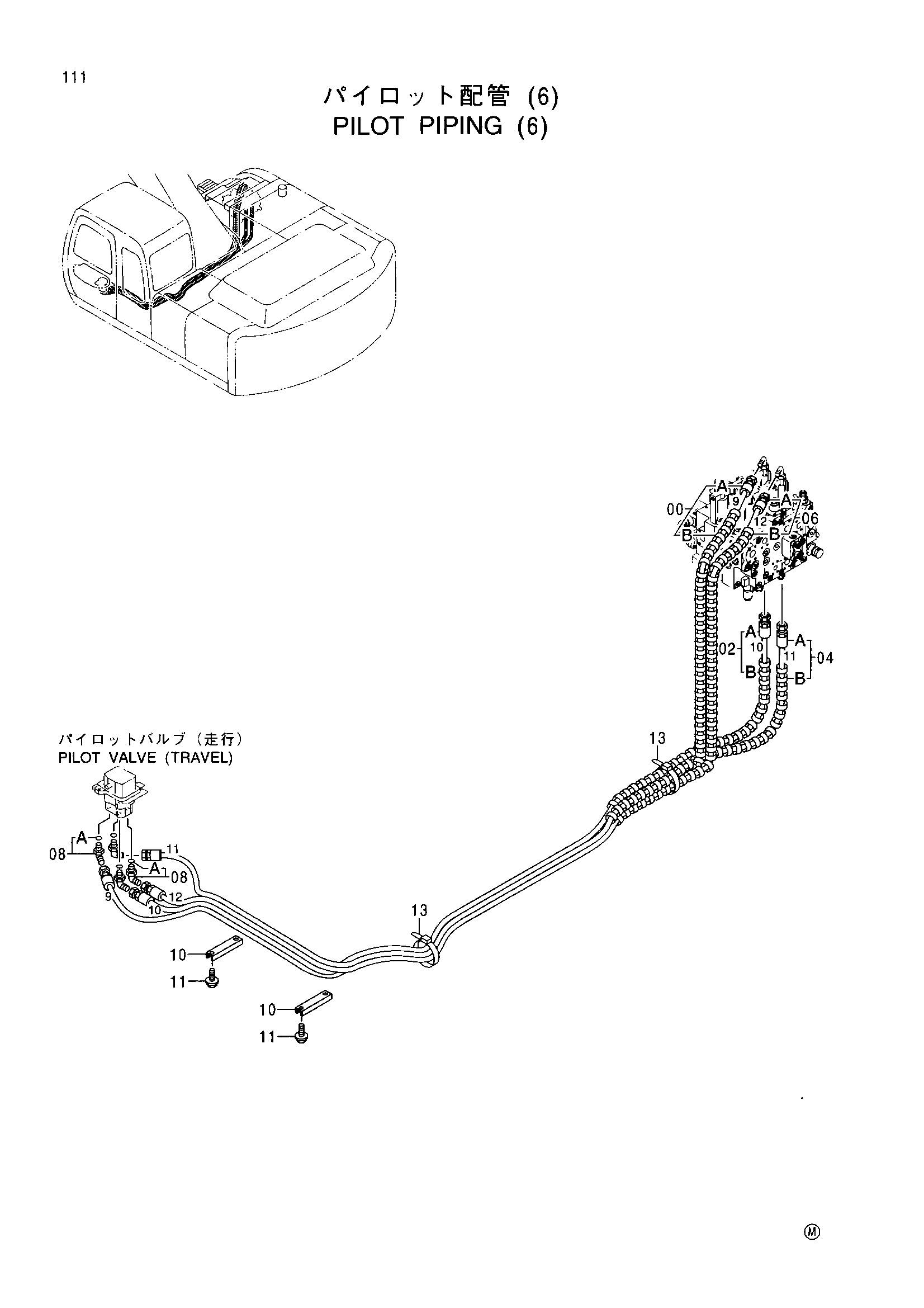

Пилотный трубопроводы (6) — HITACHI EX385USR
Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185489 | Шланг в сборе | 1 |
| 00A | 4440237 | Шланг (9) | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 02 | 9185490 | Шланг в сборе | 1 |
| 02A | 4428853 | Шланг (10) | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 04 | 9185491 | Шланг в сборе | 1 |
| 04A | 4440239 | Шланг (11) | 1 |
| 04B | 4327293 | Защитный кожух | 4 |
| 06 | 9185492 | Шланг в сборе | 1 |
| 06A | 4428852 | Шланг (12) | 1 |
| 06B | 4327293 | Защитный кожух | 3 |
| 08 | 4429243 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4342692 | Хомут шланга | 2 |
| 11 | J021020 | Болт с шайбой | 4 |
| 13 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
