Гидроцилиндр стрелы (левый) — HITACHI EX385USR

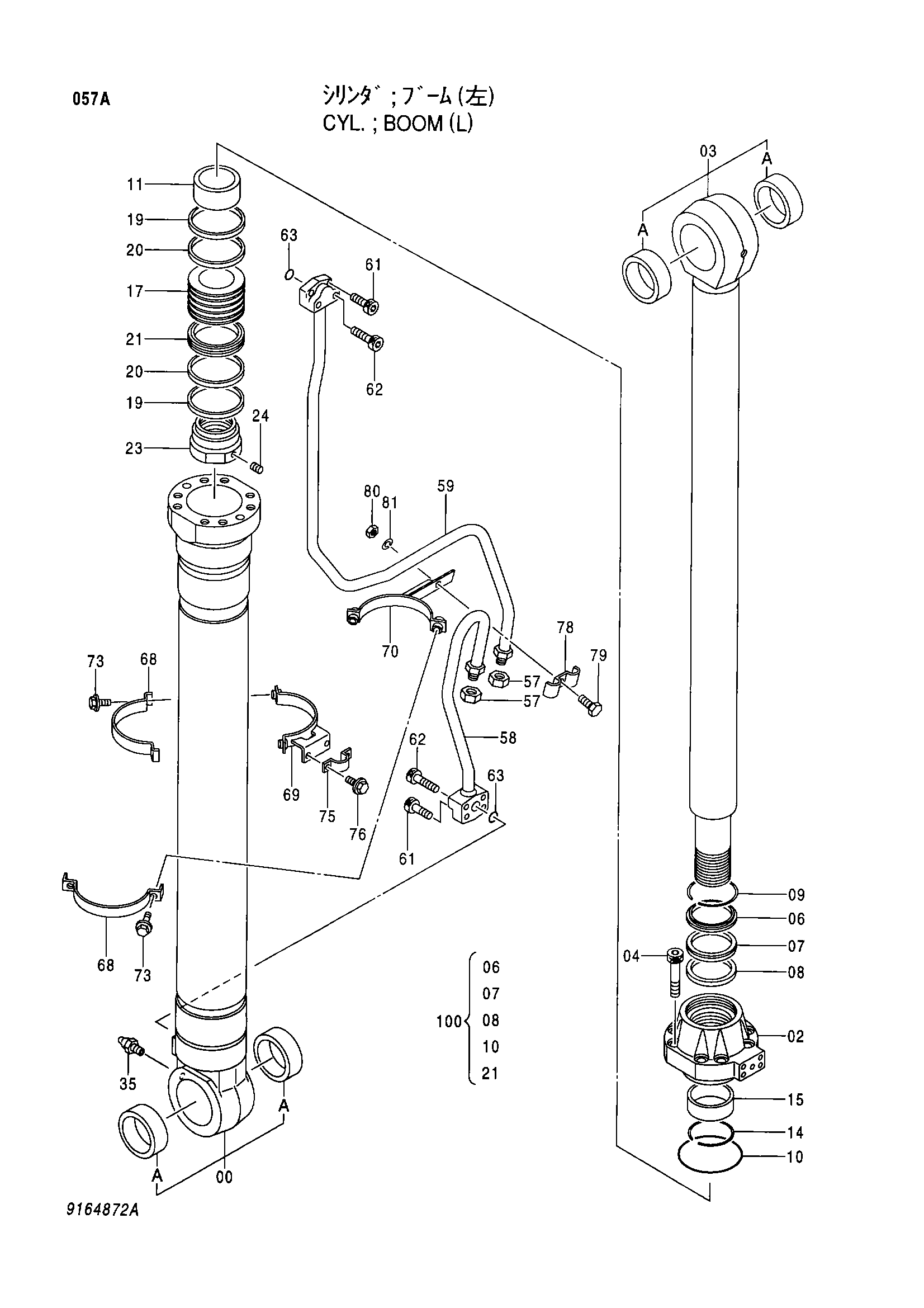

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9170170) | Гидроцилиндр стрелы | 1 | |
| 9164872 замена: 9170170 | Гидроцилиндр стрелы | 1 | |
| 00-35 | (9173704) | Гидроцилиндр.(пипелесс)<для транспортировка> | 1 |
| 00-35 | 9173701 замена: 9173704 | Гидроцилиндр.(пипелесс)<для узел в сборе of машина> | 1 |
| 00 | (9173707) | Труба гидроцилиндра | 1 |
| 00 | 7032902 замена: 9173707 | Труба гидроцилиндра | 1 |
| 00A | 4381855 | Втулка | 2 |
| 02 | 1024358 | Головка гидроцилиндра | 1 |
| 03 | 7032905 | Шток поршня | 1 |
| 03A | 4381855 | Втулка | 2 |
| 04 | M342480 | Болт с внутренним шестигранником | 9 |
| 06 | 4351498 | Пылезащитное уплотнение | 1 |
| 07 | 4411660 | Уплотнение | 1 |
| 08 | 4411655 | Кольцо | 1 |
| 09 | 4383089 | Стопорное кольцо | 1 |
| 10 | 4383091 | Уплотнительное кольцо | 1 |
| 11 | 4383094 | Кольцо амортизатор | 1 |
| 14 | 4268206 | Стопорное кольцо | 1 |
| 15 | 4383093 | Втулка | 1 |
| 17 | 3080834 | Поршень | 1 |
| 19 | 4171490 | Кольцо тефлон | 2 |
| 20 | 4194622 | Износостойкое кольцо | 2 |
| 21 | 4386916 | Уплотнительное кольцо | 1 |
| 23 | 3039349 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 57 | 4260204 | Колпачок | 2 |
| 58 | 8069110 | Трубка | 1 |
| 59 | 8069111 | Трубка | 1 |
| 61 | M341245 | Болт с внутренним шестигранником | 4 |
| 62 | M341260 | Болт с внутренним шестигранником | 4 |
| 63 | A811035 | Уплотнительное кольцо | 2 |
| 68 | 3080692 | Хомут | 2 |
| 69 | 8070392 | Хомут | 1 |
| 70 | 8068466 | Хомут | 1 |
| 73 | J011035 | Болт с шайбой | 4 |
| 75 | 4174241 | Хомут трубки | 1 |
| 76 | J011025 | Болт с шайбой | 2 |
| 78 | 4229234 | Хомут трубки | 1 |
| 79 | J901265 | Болт | 1 |
| 80 | J950012 | Гайка | 1 |
| 81 | A590912 | Пружинная шайба | 1 |
| 100 | 9180581 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
