Пилотный трубопроводы (11) — HITACHI EX385USR

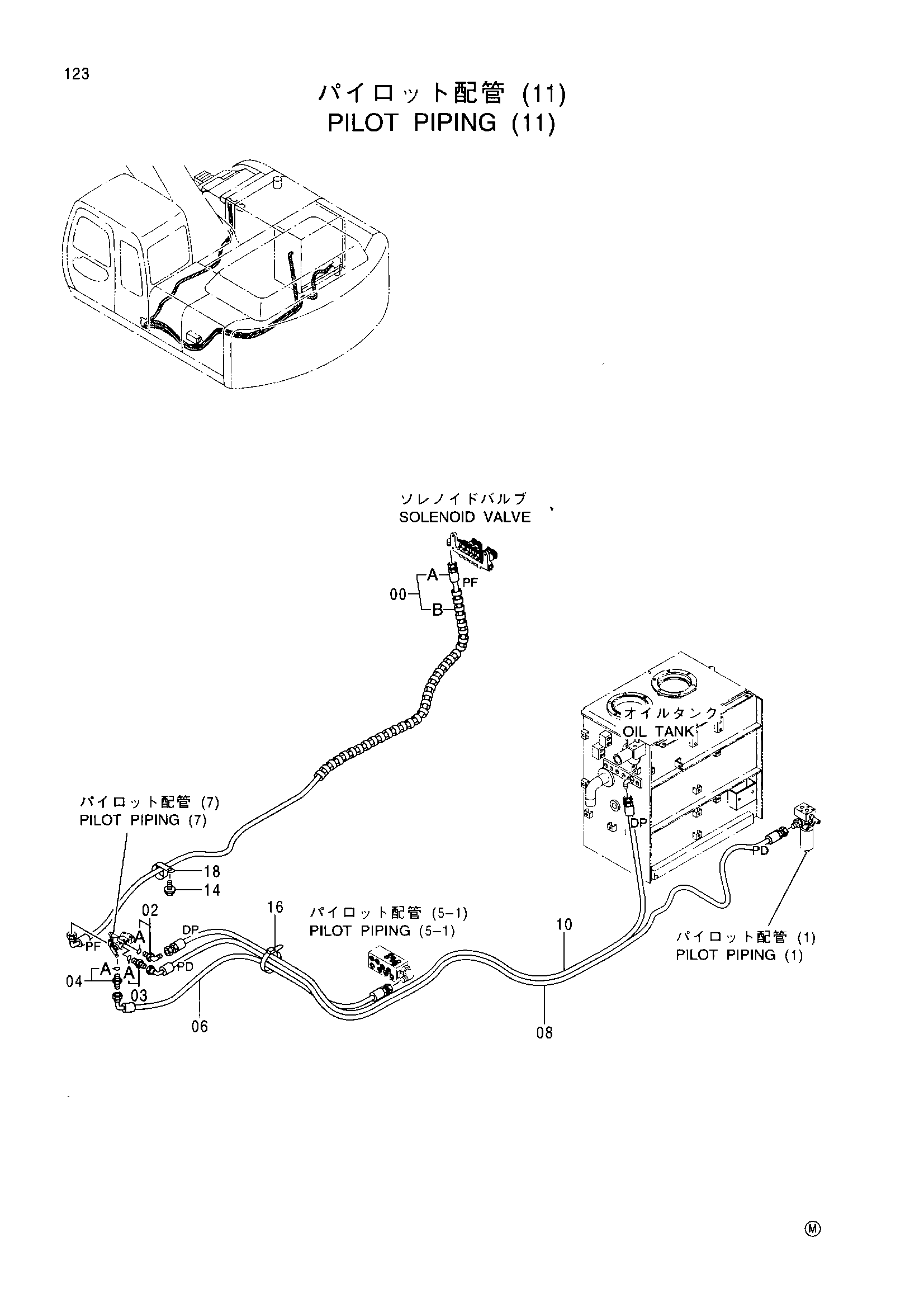

Заводская схема «Пилотный трубопроводы (11)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185502 | Шланг в сборе | 1 |
| 00A | 4428863 | Шланг (PF) | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 02 | 4219345 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4346499 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4354364 | Шланг | 1 |
| 08 | 4413948 | Шланг (PD) | 1 |
| 10 | 4428856 | Шланг (DP) | 1 |
| 14 | J011020 | Болт с шайбой | 1 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 18 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
