Гидроцилиндр ковша — HITACHI EX385USR

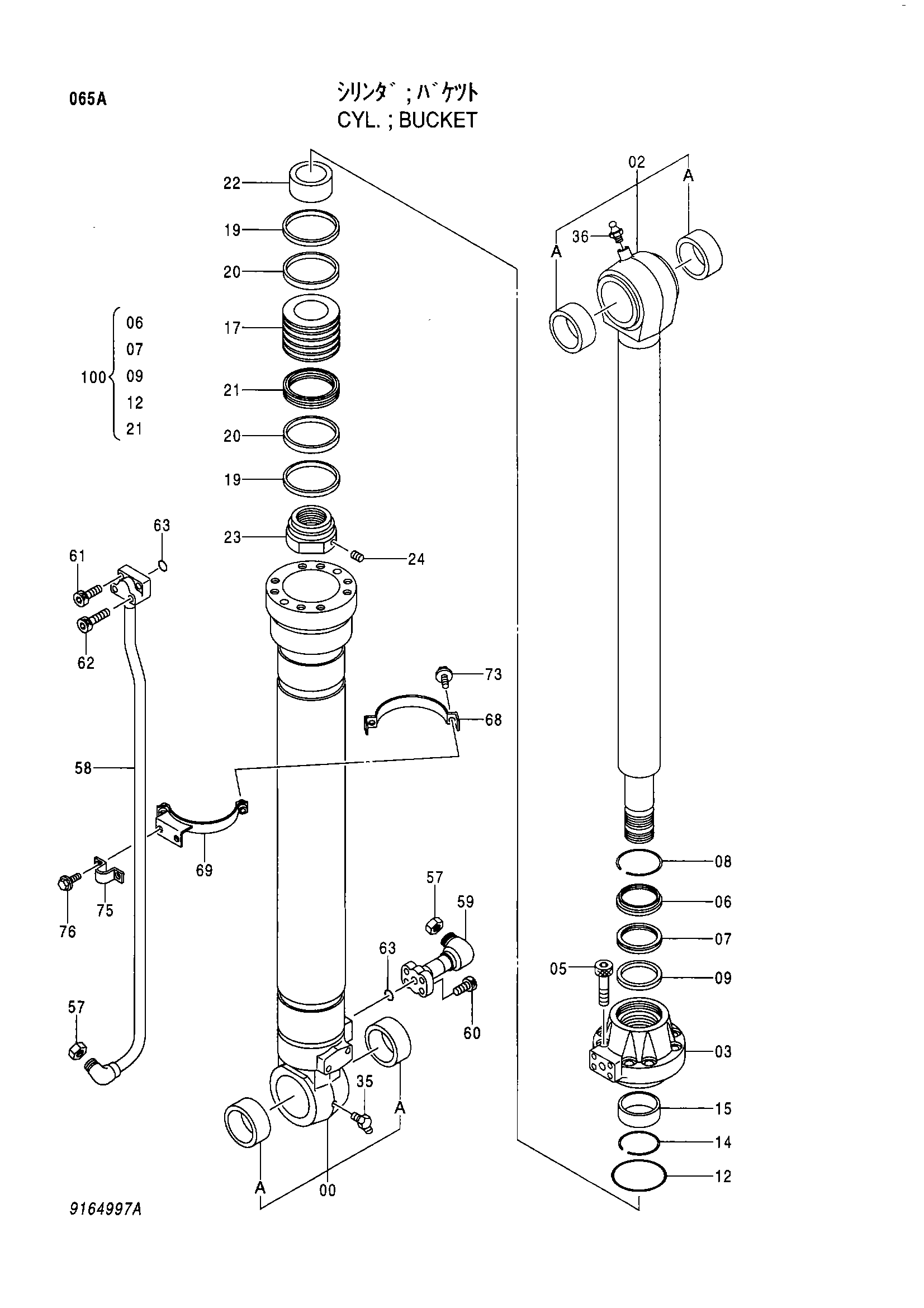

Заводская схема «Гидроцилиндр ковша» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	(9170172)	Гидроцилиндр ковша	1
	9164997 замена: 9170172	Гидроцилиндр ковша	1
00-36	(9173706)	Гидроцилиндр.(пипелесс)<для транспортировка>	1
00-36	9173703 замена: 9173706	Гидроцилиндр.(пипелесс)<для узел в сборе of машина>	1
00	(9173709)	Труба гидроцилиндра	1
00	7031844 замена: 9173709	Труба гидроцилиндра	1
00A	4358100	Втулка	2
02	7033522	Шток поршня	1
02A	4381857	Втулка	2
03	1022645	Головка гидроцилиндра	1
05	M342480	Болт с внутренним шестигранником	8
06	4348201	Пылезащитное уплотнение	1
07	4389327	Уплотнение	1
08	4369508	Стопорное кольцо	1
09	4389326	Кольцо	1
12	4267138	Уплотнительное кольцо	1
14	4264982	Стопорное кольцо	1
15	4284535	Втулка	1
17	3080835	Поршень	1
19	4185247	Кольцо тефлон	2
20	4185249	Износостойкое кольцо	2
21	4375664	Уплотнительное кольцо	1
22	4194625	Кольцо амортизатор	1
23	3039348	Гайка	1
24	4201806	Установочный винт	1
35	J75581	Пресс-маслёнка	1
36	J75481	Пресс-маслёнка	1
57	4260204	Колпачок	2
58	8036941	Трубка	1
59	8036940	Трубка	1
60	M341236	Болт с внутренним шестигранником	4
61	M341245	Болт с внутренним шестигранником	2
62	M341260	Болт с внутренним шестигранником	2
63	A811035	Уплотнительное кольцо	2
68	3043349	Хомут	2
69	8074320	Хомут	2
73	J011035	Болт с шайбой	4
75	4174241	Хомут трубки	2
76	J011025	Болт с шайбой	4
100	9175564	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
