Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI EX385USR

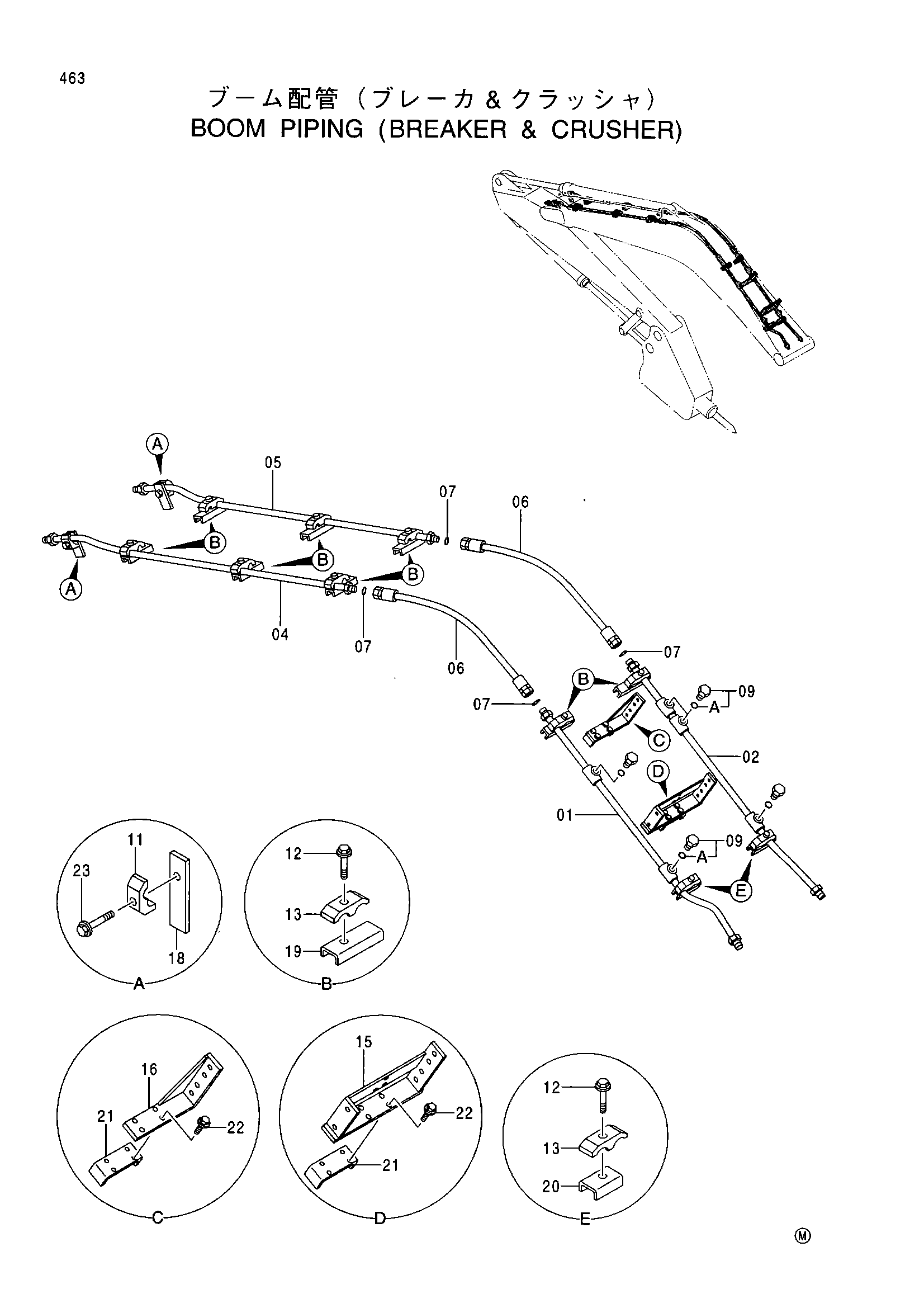

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750254 | Трубка | 1 |
| 02 | 8072555 | Трубка | 1 |
| 04 | 8072488 | Трубка | 1 |
| 05 | 8072487 | Трубка | 1 |
| 06 | 4286817 | Шланг | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 5 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J011265 | Болт с шайбой | 10 |
| 13 | 4189860 | Хомут трубки | 10 |
| 15 | 8040960 | Кронштейн | 1 |
| 16 | 8072556 | Кронштейн | 1 |
| 18 | 9750377 | Седло винта | 2 |
| 19 | 9750381 | Седло винта | 8 |
| 20 | 9749939 | Седло винта | 2 |
| 21 | 4217033 | Седло винта | 2 |
| 22 | J021240 | Болт с шайбой | 8 |
| 23 | J011275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
