Напорный трубопроводы — HITACHI EX385USR

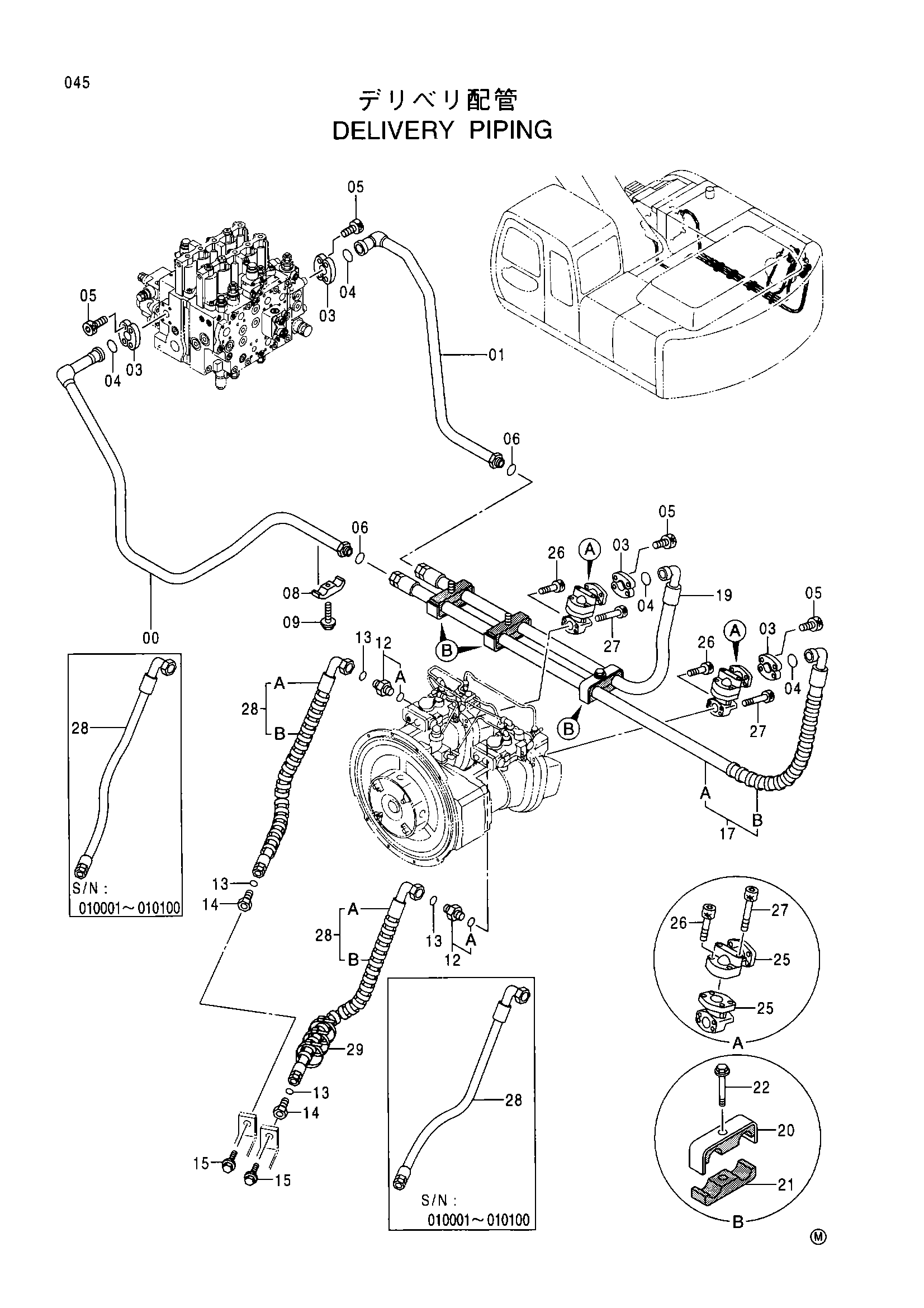

Заводская схема «Напорный трубопроводы» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078587 | Трубка | 1 |
| 01 | 8078588 | Трубка | 1 |
| 03 | 4085560 | Разъёмный фланец | 8 |
| 04 | 966993 | Уплотнительное кольцо | 8 |
| 05 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4189860 | Хомут трубки | 1 |
| 09 | J011270 | Болт с шайбой | 1 |
| 12 | 4189619 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4204882 | Пробка | 2 |
| 15 | J011235 | Болт с шайбой | 2 |
| 17 | 9192260 | Шланг в сборе | 1 |
| 17A | 4426732 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 3 |
| 19 | 4426730 | Шланг | 1 |
| 20 | 8065749 | Хомут | 3 |
| 21 | 3075326 | Резиновая прокладка | 3 |
| 22 | J011290 | Болт с шайбой | 3 |
| 25 | 2035088 | Коллектор | 4 |
| 26 | J781245 | Болт с внутренним шестигранником | 8 |
| 27 | J781280 | Болт с внутренним шестигранником | 8 |
| 28 | 4355570 | Шланг | 2 |
| 28 | 9196627 | Шланг в сборе | 2 |
| 28A | 4357694 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 4 |
| 29 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
