014: Распределительный вал и клапаны — HITACHI EX385USR

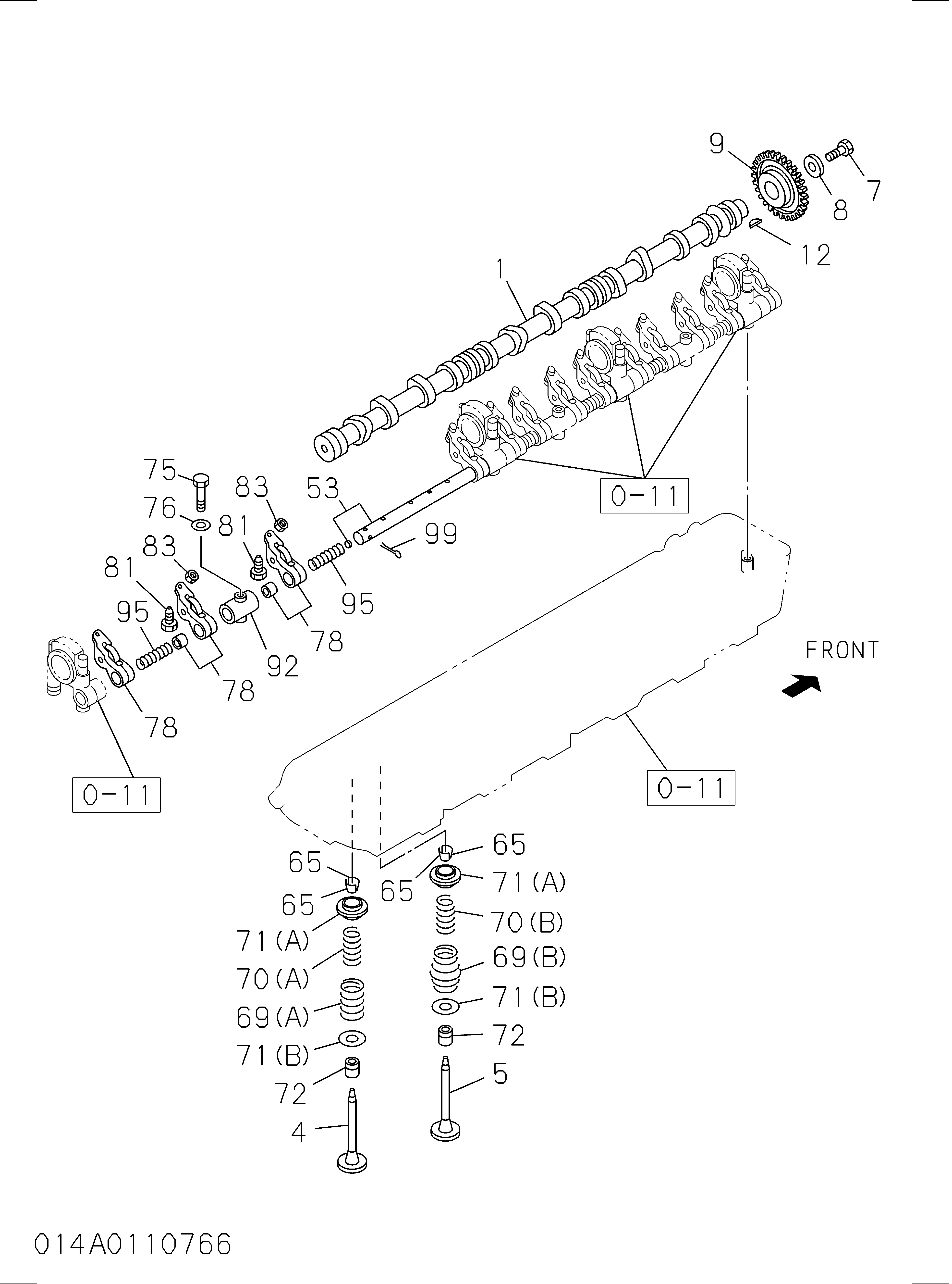

Заводская схема «014: Распределительный вал и клапаны» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1125112013 | Камсхафт | 1 |
| 001 | 1125112491 | Камсхафт | 1 |
| 004 | 1125511261 | Клапан INL | 6 |
| 004 | 1125511614 | Клапан INL | 6 |
| 005 | 1125520851 | Клапан EXH | 6 |
| 005 | 1125521082 | Клапан EXH | 6 |
| 007 | 9920614280 | Болт CM/вал шестерня | 1 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 1125220372 | Шестерня CM/вал | 1 |
| 012 | 9080555160 | Шпонка кулачок шестерня комплект | 1 |
| 053 | 1126210841 | Вал коромысло рукоять | 1 |
| 065 | 1125650020 | Втулка разрезной | 24 |
| 069(A) | 1125610510 | Пружина клапан, наружный | 6 |
| 069(B) | 1125610720 | Пружина клапан, наружный | 6 |
| 070(A) | 1125620320 | Пружина клапан, внутренний | 6 |
| 070(B) | 1125610730 | Пружина клапан, внутренний | 6 |
| 071(A) | 1125630331 | Сиденье SPR | 12 |
| 071(A) | 1125630591 | Сиденье SPR | 12 |
| 071(A) | 8976032390 | Сиденье SPR | 12 |
| 071(B) | 9125632311 | Сиденье SPR | 12 |
| 072 | 1125690170 | Уплотнение клапан направляющая | 12 |
| 075 | 9010658550 | Болт кронштейн | 3 |
| 076 | 9098514300 | Шайба PL, кронштейн | 3 |
| 078 | 1126100452 | Рукоять коромысло | 12 |
| 081 | 1126160380 | Винт ADJ, коромысло рукоять | 12 |
| 083 | 9098445740 | Гайка ADJ винт, LK | 12 |
| 092 | 1126280450 | Кронштейн коромысло рукоять | 3 |
| 095 | 1095803350 | Пружина коромысло вал | 6 |
| 099 | 9081120250 | Палец разрезной, коромысло рукоять вал | 2 |
| 099 | 0811220250 | Палец разрезной, коромысло рукоять вал | 2 |
| 101(A) | 1090701270 | Болт упорный втулка | 1 |
| 101(B) | 1090002840 | Болт упорный втулка | 1 |
| 101(C) | 0280808140 | Болт упорный втулка | 3 |
| 107(A) | 1125310640 | Вал холостой ход шестерня | 1 |
| 107(A) | 1125310990 | Вал холостой ход шестерня | 1 |
| 107(B) | 1125310541 | Вал холостой ход шестерня | 1 |
| 107(B) | 1125310972 | Вал холостой ход шестерня | 1 |
| 111(A) | 8943706880 | Втулка упорный, холостой ход шестерня | 1 |
| 111(A) | 8972097282 | Втулка упорный, холостой ход шестерня | 1 |
| 111(B) | 1125350211 | Втулка упорный, холостой ход шестерня | 1 |
| 112(A) | 1125232410 | Шестерня холостой ход | 1 |
| 112(A) | 1125232410 | Шестерня холостой ход | 1 |
| 112(A) | 1125233460 | Шестерня холостой ход | 1 |
| 112(B) | 1125232420 | Шестерня холостой ход | 1 |
| 112(B) | 1125232420 | Шестерня холостой ход | 1 |
| 112(B) | 1125233470 | Шестерня холостой ход | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
