Пилотный трубопроводы (10) — HITACHI EX385USR

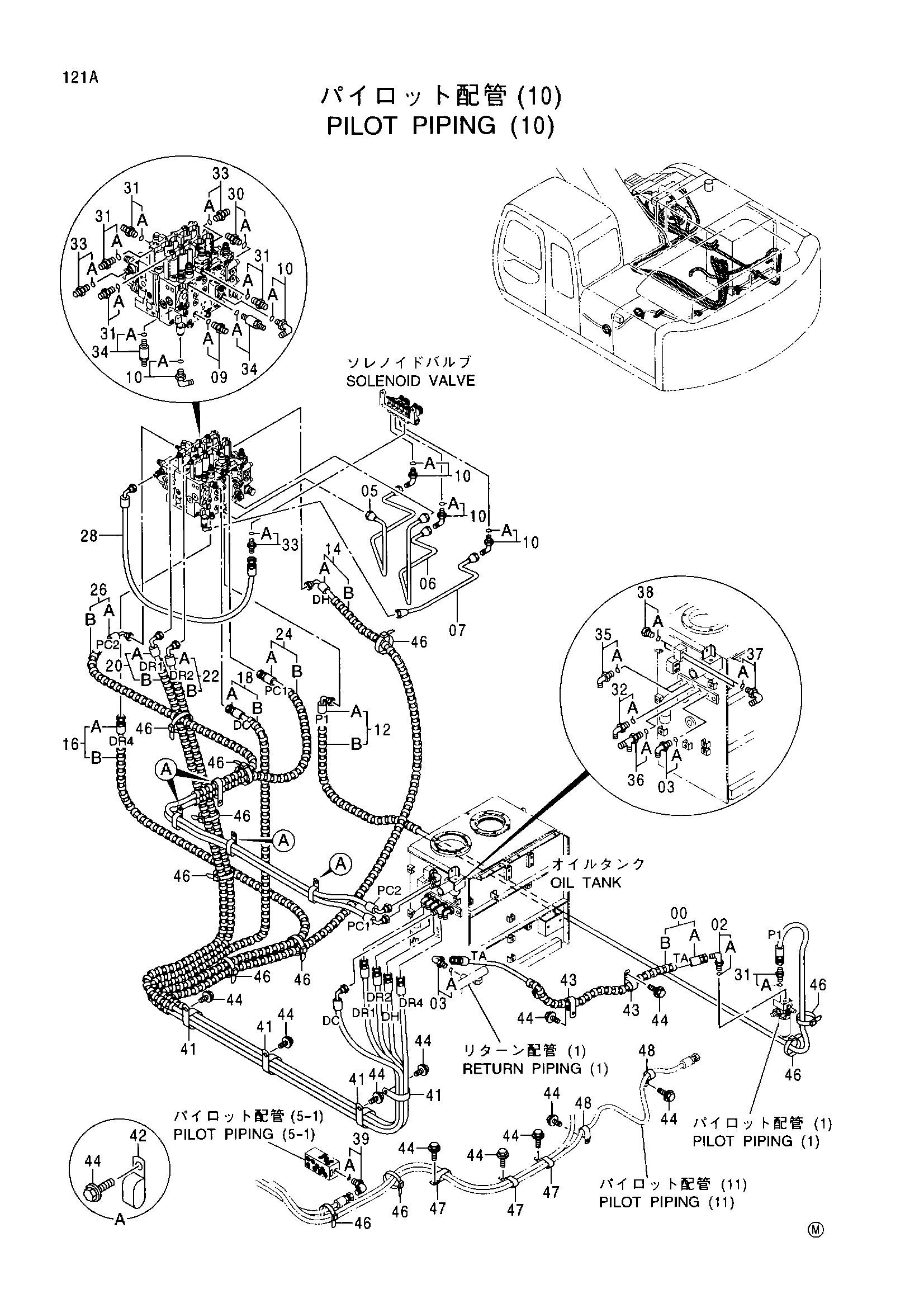

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185501 | Шланг в сборе | 1 |
| 00A | 4440240 | Шланг (TA) | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 02 | 4154672 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4219345 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4386525 | Трубка | 1 |
| 06 | 3079456 | Трубка | 1 |
| 07 | 4386526 | Трубка | 1 |
| 09 | 4255304 | Штуцер трубки | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4293950 | Угловой штуцер | 5 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9185494 | Шланг в сборе | 1 |
| 12A | 4428859 | Шланг (P1) | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 14 | 9185493 | Шланг в сборе | 1 |
| 14A | 4428864 | Шланг (DH) | 1 |
| 14B | 4327293 | Защитный кожух | 5 |
| 16 | 9185495 | Шланг в сборе | 1 |
| 16A | 4428851 | Шланг (DR4) | 1 |
| 16B | 4327293 | Защитный кожух | 5 |
| 18 | 9185500 | Шланг в сборе | 1 |
| 18A | 4428862 | Шланг (DC) | 1 |
| 18B | 4327293 | Защитный кожух | 4 |
| 20 | 9185498 | Шланг в сборе | 1 |
| 20A | 4428860 | Шланг (DR1) | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 22 | 9185499 | Шланг в сборе | 1 |
| 22A | 4428861 | Шланг (DR2) | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 24 | 9185497 | Шланг в сборе | 1 |
| 24A | 4440235 | Шланг (PC1) | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 26 | 9185496 | Шланг в сборе | 1 |
| 26A | 4428865 | Шланг (PC2) | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 4360873 | Шланг | 1 |
| 30 | 4261937 | Фильтр | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4200465 | Адаптер | 5 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4200467 | Адаптер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4390157 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4154670 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4205363 | Тройник | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4393192 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4156434 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4190265 | Зажим | 4 |
| 42 | 4190292 | Зажим | 4 |
| 43 | 4190274 | Зажим | 2 |
| 44 | J011020 | Болт с шайбой | 15 |
| 46 | 4055312 | Ленточный зажим | 11 |
| 47 | 4190282 | Зажим | 3 |
| 48 | 4190253 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
