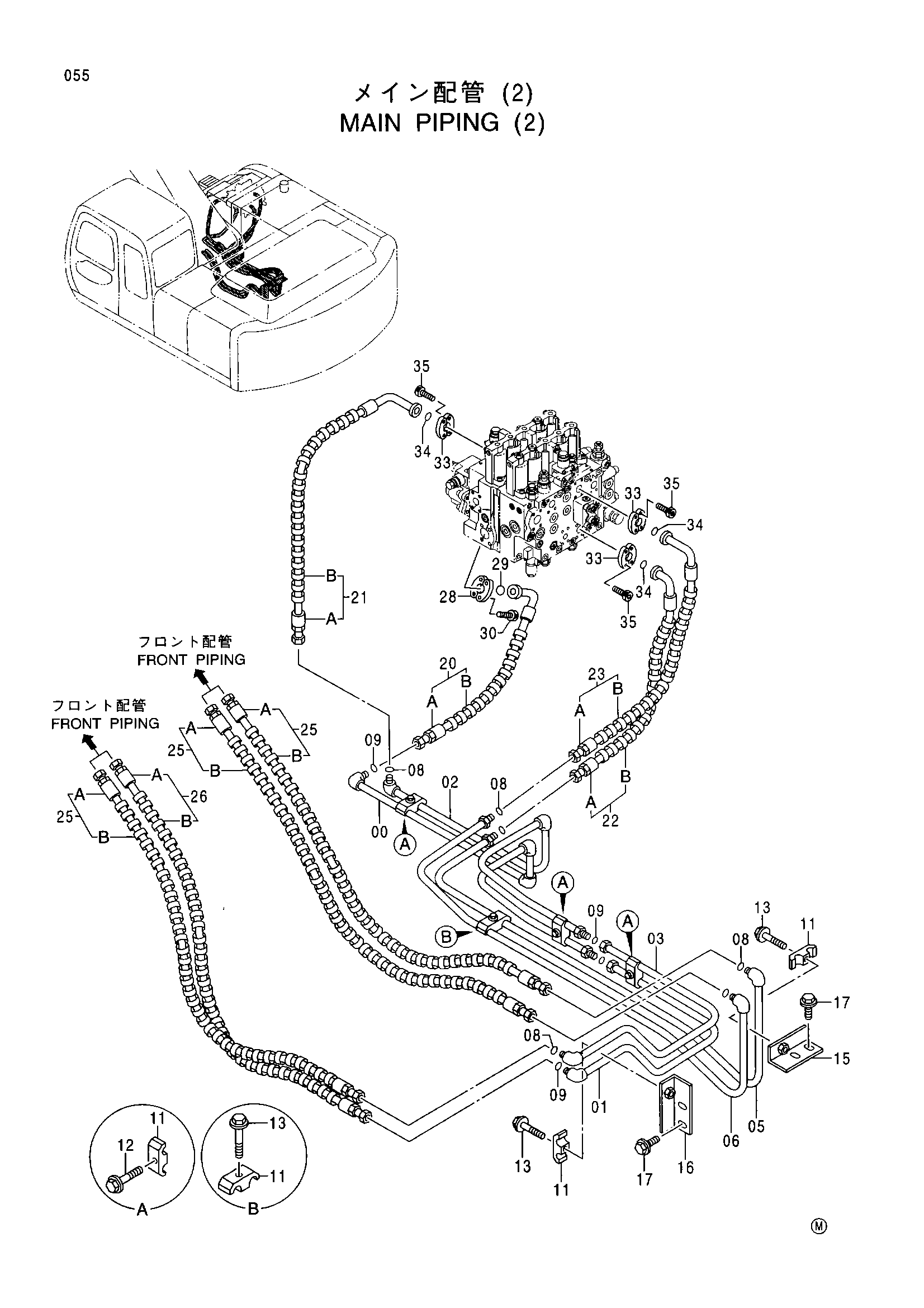

Основной трубопроводы (2) — HITACHI EX385USR
Заводская схема «Основной трубопроводы (2)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078579 | Трубка | 1 |
| 01 | 8078580 | Трубка | 1 |
| 02 | 8078581 | Трубка | 1 |
| 03 | 8078582 | Трубка | 1 |
| 05 | 8078583 | Трубка | 1 |
| 06 | 8078584 | Трубка | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4189860 | Хомут трубки | 6 |
| 12 | J011265 | Болт с шайбой | 3 |
| 13 | J011270 | Болт с шайбой | 3 |
| 15 | 9754762 | Кронштейн | 1 |
| 16 | 9754763 | Кронштейн | 1 |
| 17 | J031235 | Болт с шайбой | 4 |
| 20 | 9186499 | Шланг в сборе | 1 |
| 20A | 4430499 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 21 | 9186500 | Шланг в сборе | 1 |
| 21A | 4430497 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 3 |
| 22 | 9186501 | Шланг в сборе | 1 |
| 22A | 4430496 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 3 |
| 23 | 9186502 | Шланг в сборе | 1 |
| 23A | 4430498 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 3 |
| 25 | 9186503 | Шланг в сборе | 3 |
| 25A | 4426487 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 4 |
| 26 | 9186504 | Шланг в сборе | 1 |
| 26A | 4426486 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 5 |
| 28 | 4154614 | Разъёмный фланец | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 1 |
| 30 | J781230 | Болт с внутренним шестигранником | 4 |
| 33 | 962453 | Разъёмный фланец | 6 |
| 34 | 966993 | Уплотнительное кольцо | 3 |
| 35 | J781030 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
