Гусеничная цепь <345LC> — HITACHI EX385USR

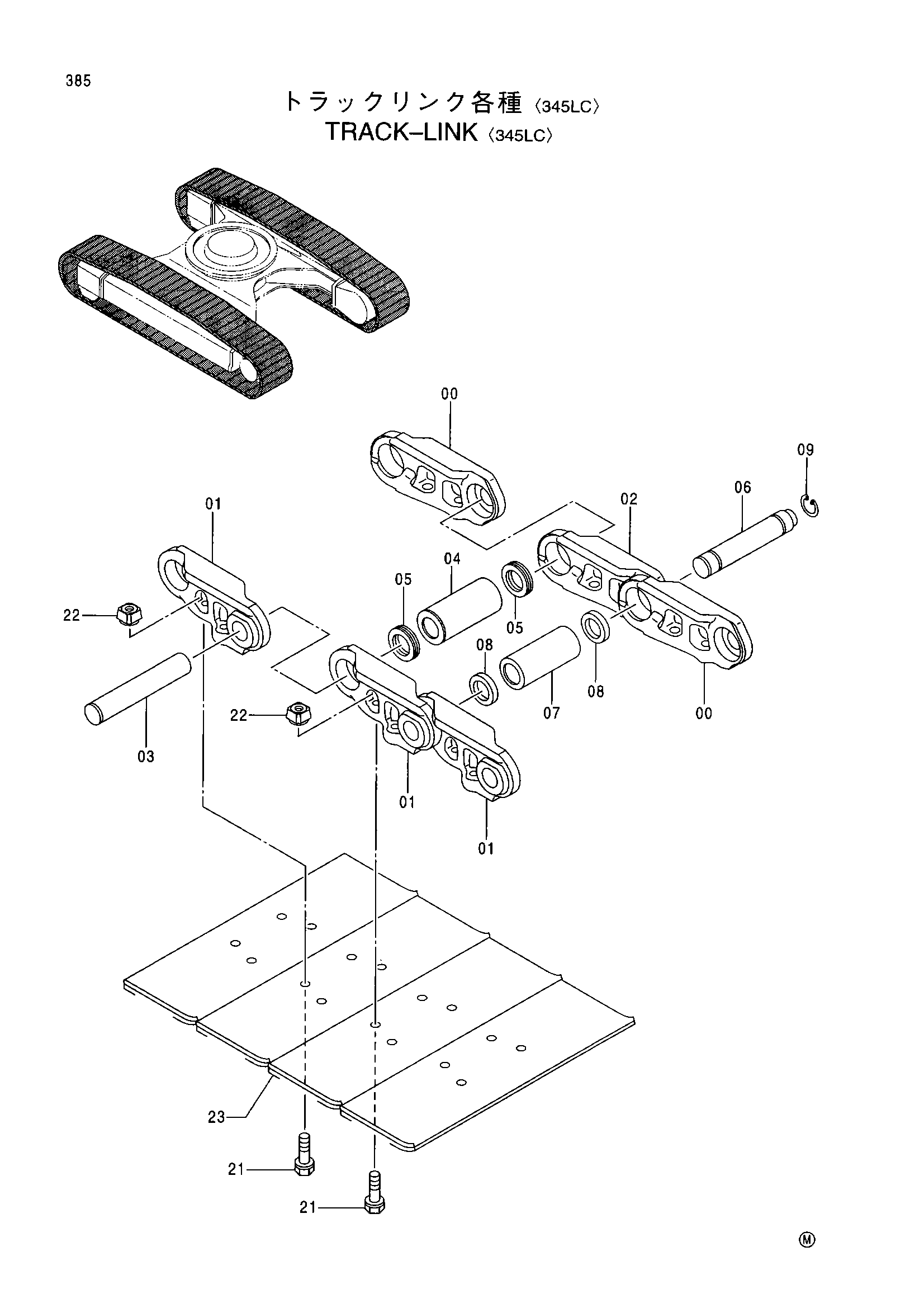

Заводская схема «Гусеничная цепь <345LC>» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9167839 | Гусеничная цепь в сборе (600G) | 2 | |
| 9167842 | Гусеничная цепь в сборе (600GK) | 2 | |
| 9167844 | Гусеничная цепь в сборе (700G) | 2 | |
| 9167846 | Гусеничная цепь в сборе (800G) | 2 | |
| 9171832 | Гусеничная цепь в сборе (600F) | 2 | |
| 00 | 0002690 | Гусеничная цепь B | 47 |
| 00-09 | 9167840 | Гусеничная цепь в сборе | 1 |
| 01 | 0002691 | Гусеничная цепь B | 48 |
| 02 | 4378890 | Гусеничная цепь M | 1 |
| 03 | 4378891 | Палец | 47 |
| 04 | 3077928 | Втулка | 47 |
| 05 | 4378892 | Пылезащитное уплотнение | 94 |
| 06 | 3077929 | Соединительный палец | 1 |
| 07 | 3077930 | Соединительная втулка | 1 |
| 08 | 4378893 | Втулка | 2 |
| 09 | 4186653 | Кольцо | 1 |
| 21 | 3081343 | Болт башмак)(600G, 600GK, 700G, 800G) | 192 |
| 21 | 3083299 | Болт башмак (600F) | 192 |
| 22 | 3081344 | Гайка | 192 |
| 23 | 1026012 | Башмак плоский (600F) | 48 |
| 23 | 2040403 | Башмак грунтозацеп (600G) | 48 |
| 23 | 2041971 | Башмак грунтозацеп (600GK) | 48 |
| 23 | 2042032 | Башмак грунтозацеп (700G) | 48 |
| 23 | 2042033 | Башмак грунтозацеп (800G) | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
