Обратный трубопроводы (2) — HITACHI EX385USR

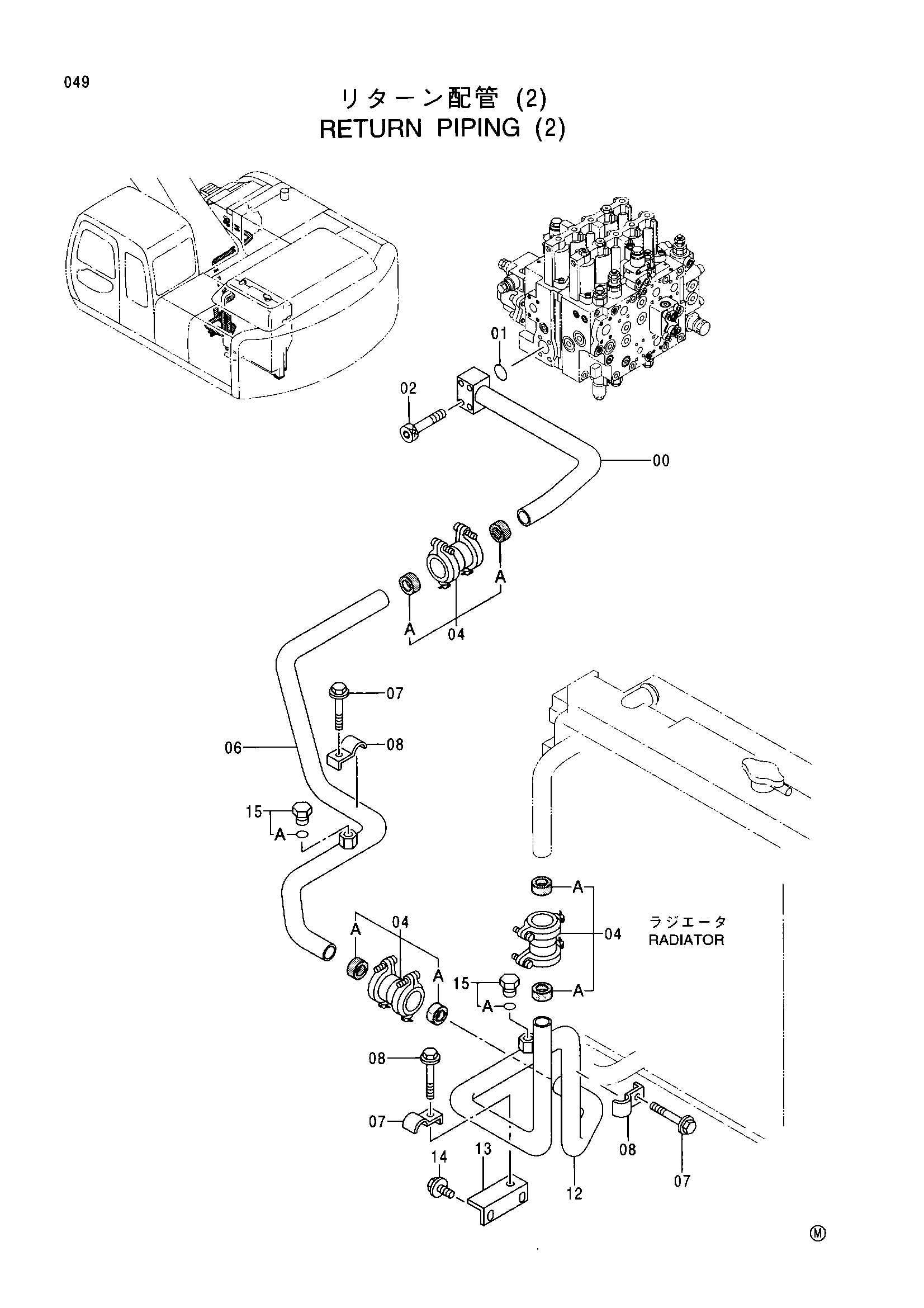

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078691 | Обратная трубка | 1 |
| 01 | A811050 | Уплотнительное кольцо | 1 |
| 02 | J781280 | Болт с внутренним шестигранником | 4 |
| 04 | 4067834 | Муфта | 3 |
| 04A | 4196260 | Уплотнение | 2 |
| 06 | 7037751 | Обратная трубка | 1 |
| 07 | 4053697 | Хомут трубки | 3 |
| 08 | J011270 | Болт с шайбой | 3 |
| 12 | 7037752 | Обратная трубка | 1 |
| 13 | 9753960 | Кронштейн | 1 |
| 14 | J031030 | Болт с шайбой | 2 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
