Пилотный трубопроводы (3) — HITACHI EX385USR

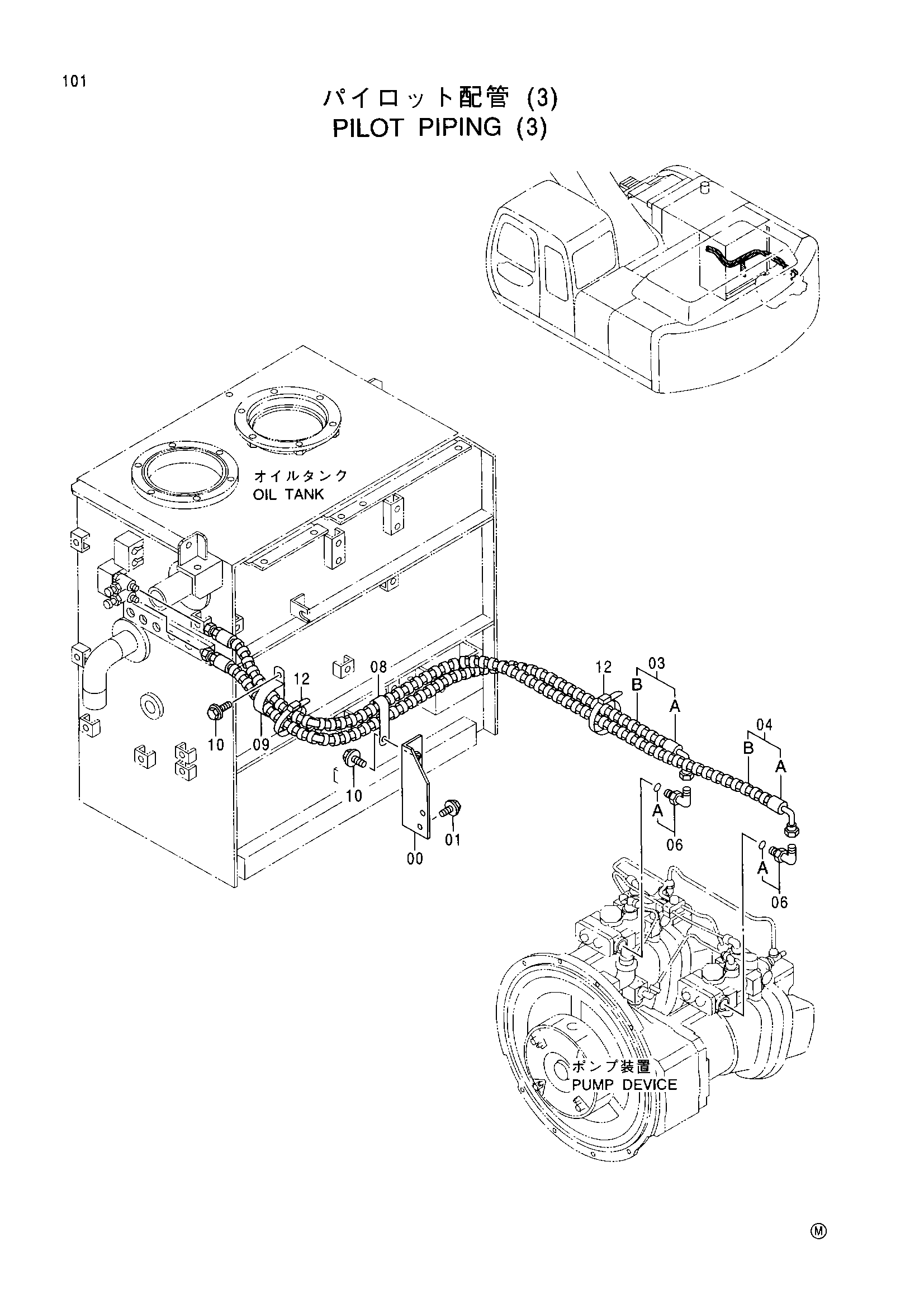

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9753749 | Кронштейн | 1 |
| 01 | J021020 | Болт с шайбой | 2 |
| 03 | 9185474 | Шланг в сборе | 1 |
| 03A | 4391156 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 9185475 | Шланг в сборе | 1 |
| 04A | 4428695 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 06 | 4154670 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190292 | Зажим | 1 |
| 09 | 4190264 | Зажим | 1 |
| 10 | J011020 | Болт с шайбой | 2 |
| 12 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
