Электрооборудование (F) — HITACHI EX385USR

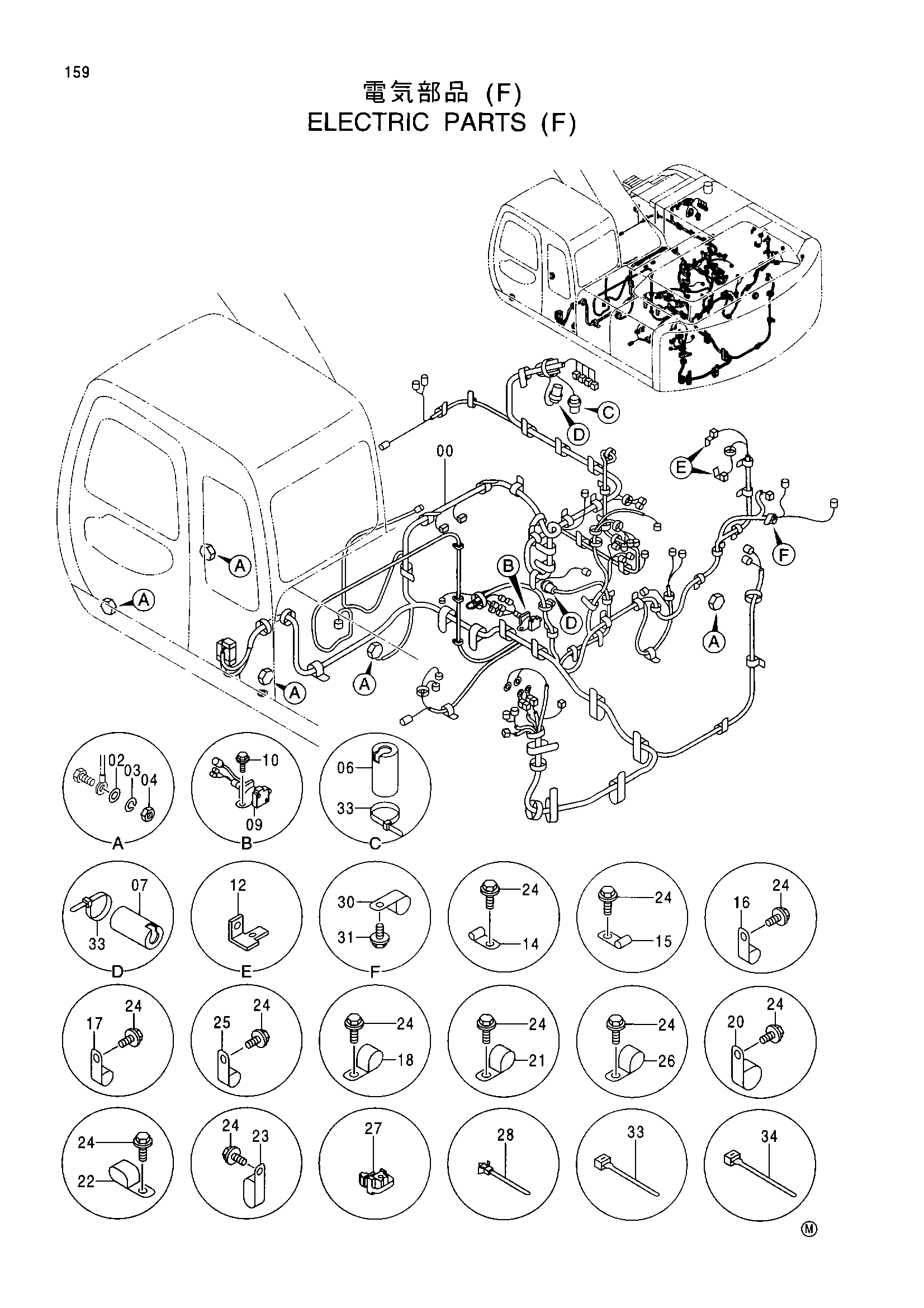

Заводская схема «Электрооборудование (F)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003654 | Жгут проводов | 1 |
| 02 | A590110 | Плоская шайба | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | J950010 | Гайка | 5 |
| 06 | 4407233 | Колпачок | 1 |
| 07 | 4207239 | Колпачок | 2 |
| 09 | 4279835 | Реле защитный | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 12 | 4257159 | Кронштейн | 2 |
| 14 | 4190261 | Зажим (10) | 8 |
| 15 | 4190272 | Зажим (12) | 2 |
| 16 | 4190275 | Зажим (14) | 9 |
| 17 | 4190273 | Зажим (18) | 6 |
| 18 | 4190274 | Зажим (20) | 10 |
| 20 | 4190264 | Зажим (35) | 1 |
| 21 | 4190277 | Зажим (22) | 4 |
| 22 | 4190282 | Зажим (18X2) | 1 |
| 23 | 4190266 | Зажим (22X2) | 5 |
| 24 | J011020 | Болт с шайбой | 51 |
| 25 | 4190262 | Зажим | 3 |
| 26 | 4190263 | Зажим | 3 |
| 27 | 4343690 | Зажим | 3 |
| 28 | 4254600 | Зажим | 1 |
| 30 | 4000860 | Зажим трубка | 1 |
| 31 | J010616 | Болт с шайбой | 1 |
| 33 | 4055311 | Зажим лента (L=140) | 16 |
| 34 | 4055312 | Зажим лента (L=250) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
