Радиатор — HITACHI EX385USR

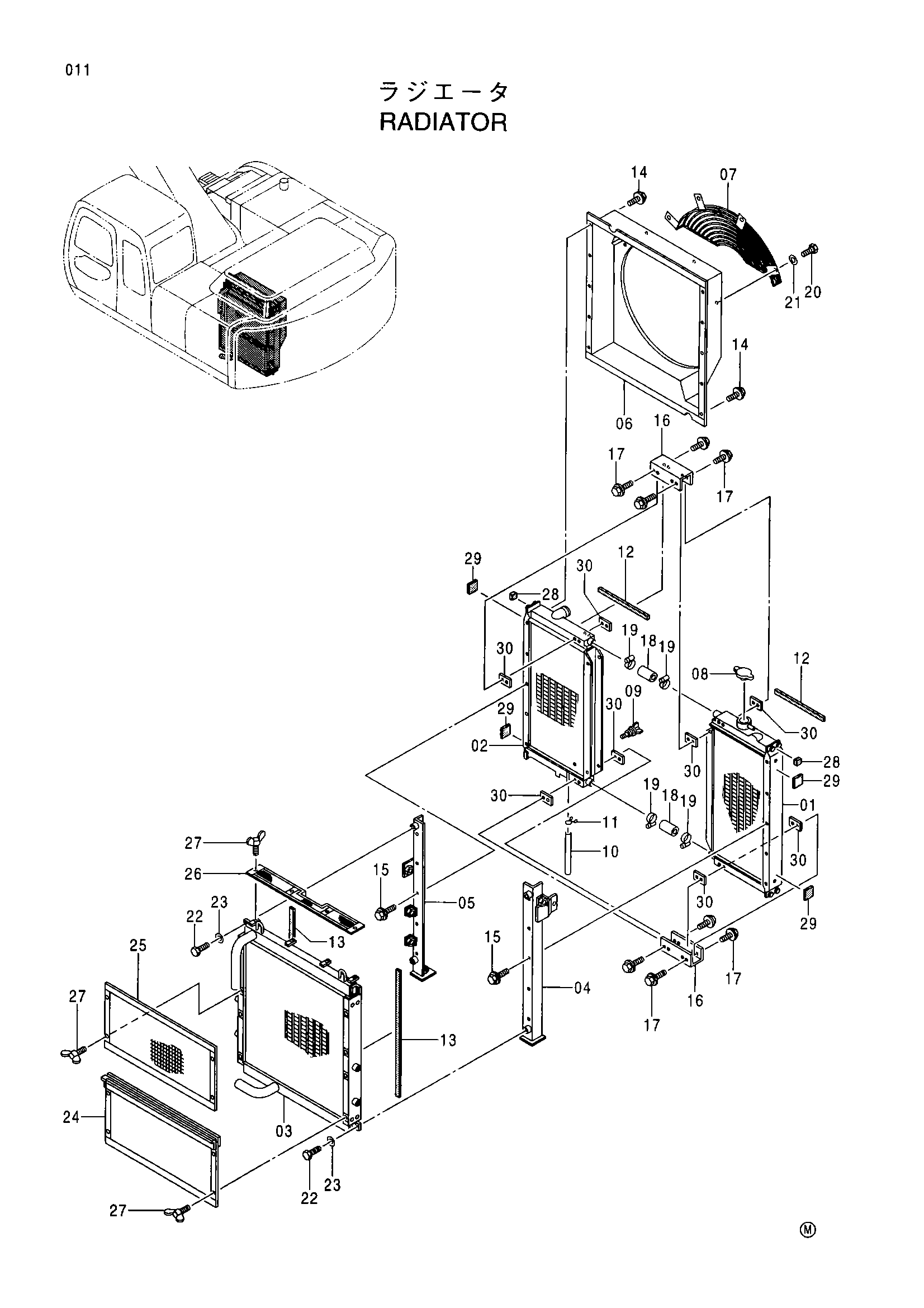

Заводская схема «Радиатор» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4429133 | Винт с шайбой | 1 | |
| 01 | 4403412 | Коре радиатор | 1 |
| 02 | 4403413 | Коре радиатор | 1 |
| 03 | 4446623 | Масляный радиатор | 1 |
| 04 | 4403415 | Рама | 1 |
| 05 | 4403416 | Рама | 1 |
| 06 | 4403417 | Кожух | 1 |
| 07 | 4403418 | Гаурд вентилятор | 1 |
| 08 | 4152858 | Колпачок | 1 |
| 09 | 4403419 | Пробка дренажный | 1 |
| 10 | 4444127 | Трубка дренажный | 1 |
| 11 | 4403421 | Зажим | 1 |
| 12 | 4403422 | Манжета | 2 |
| 13 | 4403423 | Манжета | 2 |
| 14 | 4403424 | Болт | 10 |
| 15 | 4403424 | Болт | 10 |
| 16 | 4403425 | Кронштейн | 2 |
| 17 | 4403426 | Болт | 16 |
| 18 | 4403427 | Шланг | 2 |
| 19 | 4505385 | Хомут шланга | 4 |
| 20 | J901025 | Болт | 4 |
| 21 | J254010 | Шайба | 4 |
| 22 | 4403428 | Болт | 4 |
| 23 | J254012 | Шайба | 4 |
| 24 | 4403429 | Сетка | 1 |
| 25 | 4403430 | Сетка | 1 |
| 26 | 4403431 | Сетка | 1 |
| 27 | M360614 | Болт винг | 12 |
| 28 | 4403432 | Манжета | 2 |
| 29 | 4403433 | Манжета | 4 |
| 30 | 4407251 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
