Пилотный трубопроводы (8)(H левер-тйпе) — HITACHI EX385USR

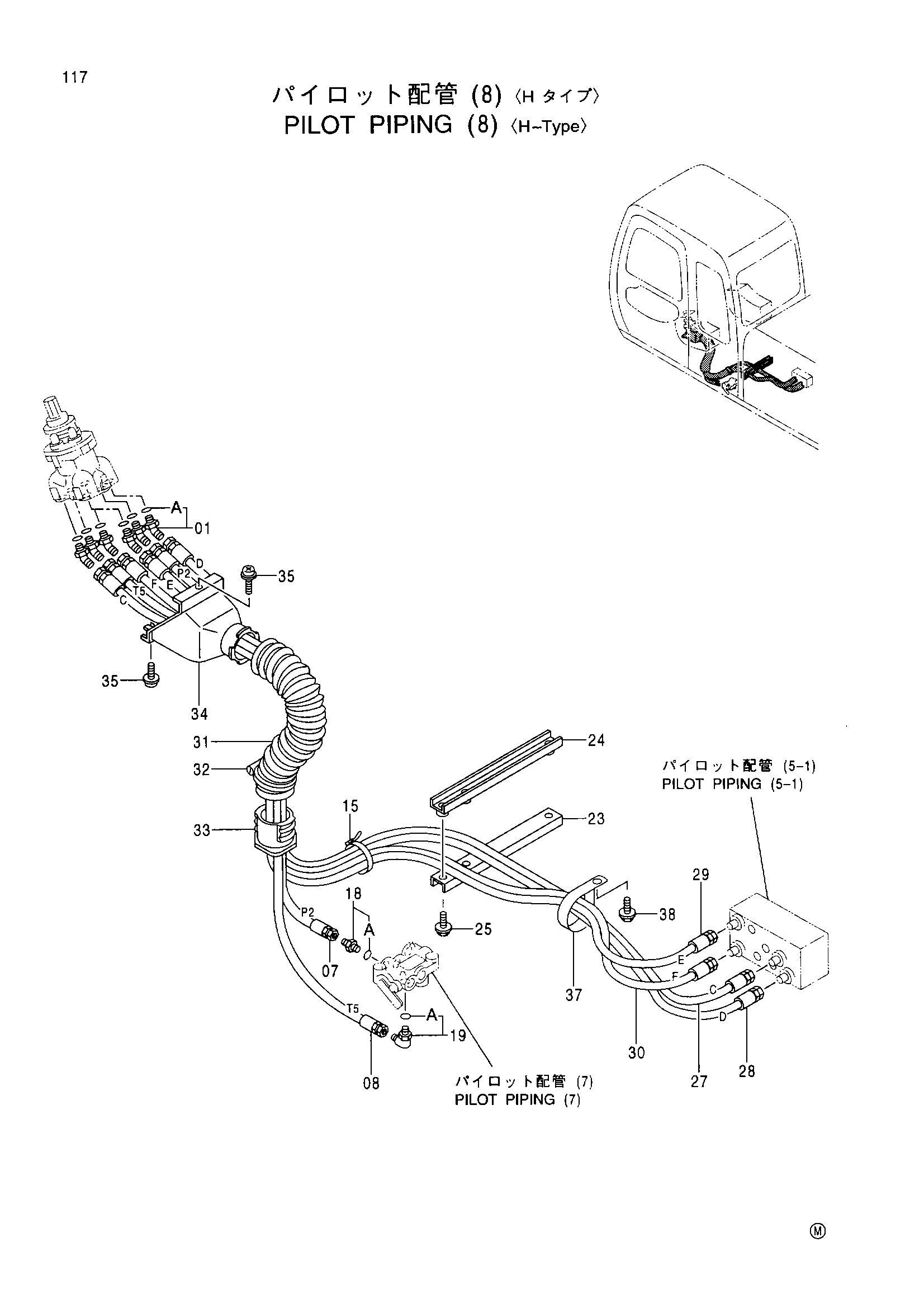

Заводская схема «Пилотный трубопроводы (8)(H левер-тйпе)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4333394 | Шланг (P2) | 1 |
| 08 | 4333397 | Шланг (T5) | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 18 | 4261938 | Фильтр | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4341877 | Хомут шланга | 1 |
| 24 | 9743671 | Хомут шланга | 1 |
| 25 | J021040 | Болт с шайбой | 2 |
| 27 | 4299086 | Шланг (C) | 1 |
| 28 | 4287097 | Шланг (D) | 1 |
| 29 | 4315872 | Шланг (E) | 1 |
| 30 | 4315873 | Шланг (F) | 1 |
| 31 | 4351175 | Шланг | 1 |
| 32 | 4351774 | Хомут провод | 1 |
| 33 | 3079728 | Втулка | 1 |
| 34 | 3072745 | Крышка | 1 |
| 35 | J460620 | Винт с шайбой | 2 |
| 37 | 4193816 | Зажим | 1 |
| 38 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
