Пилотный трубопроводы (5-3) — HITACHI EX385USR

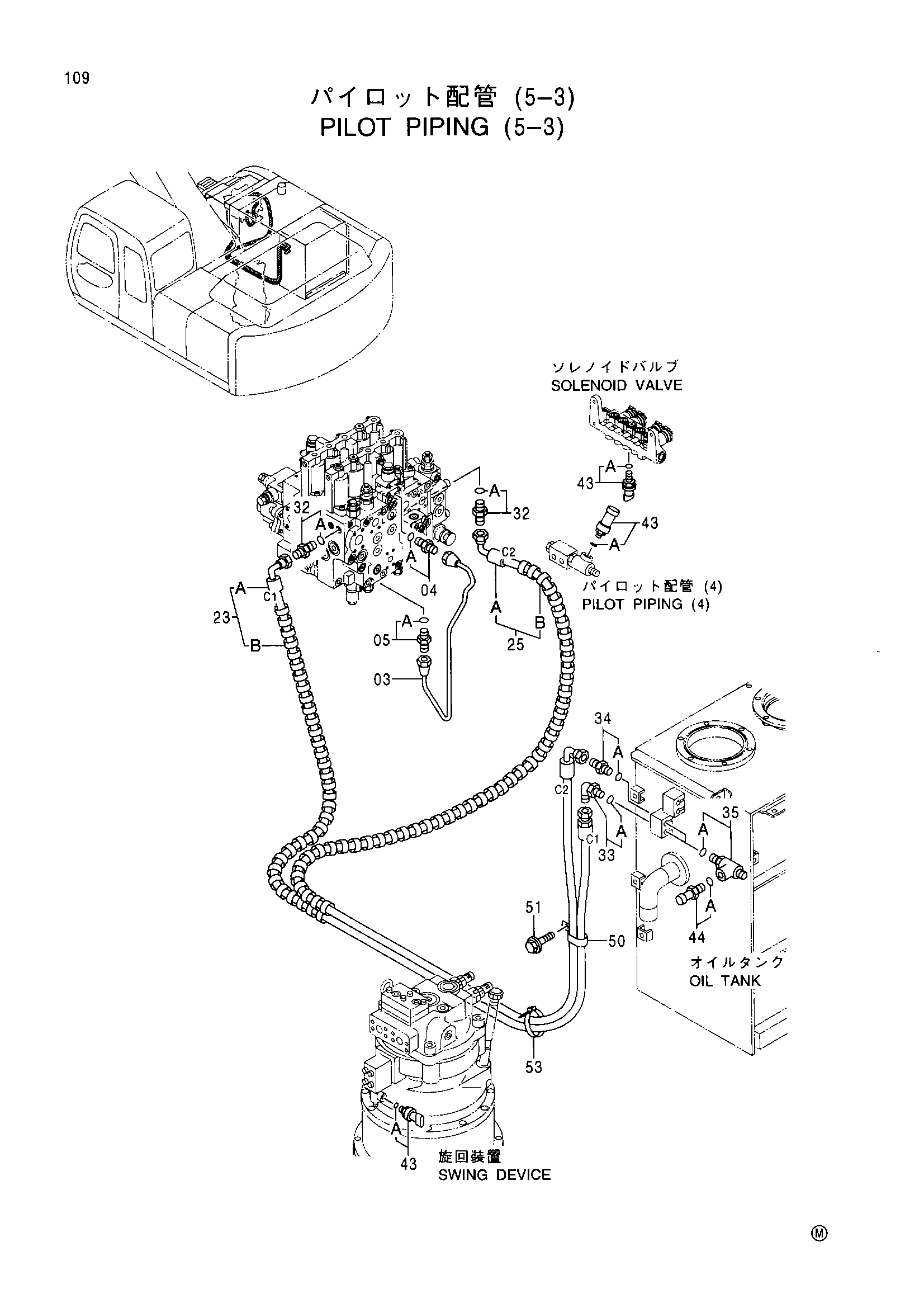

Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3079449 | Трубка | 1 |
| 04 | 4255304 | Штуцер трубки | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4255305 | Штуцер трубки | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9185486 | Шланг в сборе | 1 |
| 23A | 4428697 | Шланг (C1) | 1 |
| 23B | 4327293 | Защитный кожух | 3 |
| 25 | 9185487 | Шланг в сборе | 1 |
| 25A | 4428702 | Шланг (C2) | 1 |
| 25B | 4327293 | Защитный кожух | 3 |
| 32 | 4200465 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4393192 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4255792 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4364784 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4353686 | Выключатель | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4332040 | Датчик давления | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4190292 | Зажим | 1 |
| 51 | J011020 | Болт с шайбой | 1 |
| 53 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
