Лубрикатор <выбор> — HITACHI EX385USR

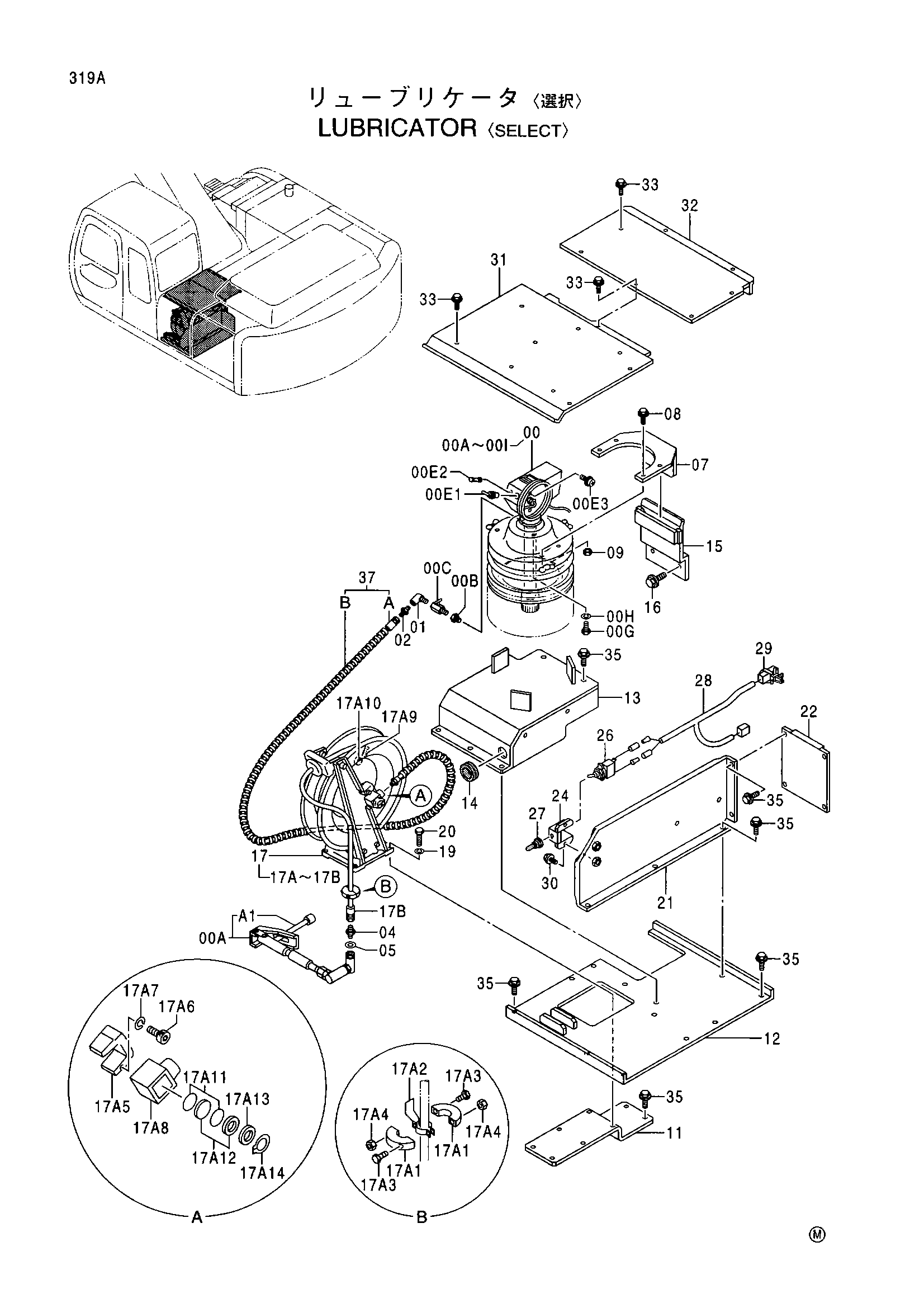

Заводская схема «Лубрикатор <выбор>» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281956 | Лубрикатор | 1 |
| 00A | 4353992 | Шприц для смазки | 1 |
| 00A1 | 4412914 | Форсунка | 1 |
| 00B | 4353993 | Унион | 1 |
| 00C | 4353994 | Клапан | 1 |
| 00D | 4353995 | Крышка | 1 |
| 00E | 4353996 | Крышка | 1 |
| 00E1 | 4363398 | Выключатель | 1 |
| 00E2 | 4195610 | Предохранитель | 1 |
| 00E3 | J450510 | Винт с шайбой | 6 |
| 00F | 4353997 | Насос | 1 |
| 00G | M430610 | Винт | 3 |
| 00H | A590906 | Пружинная шайба | 3 |
| 00I | 4354003 | Колпачок | 1 |
| 01 | 94-0631 | Угловой штуцер | 1 |
| 02 | 94-1302 | Адаптер | 1 |
| 04 | 4122880 | Адаптер | 1 |
| 05 | A890014 | Манжета | 1 |
| 06 | 4055311 | Ленточный зажим | 1 |
| 07 | 4299820 | Кронштейн | 1 |
| 08 | J010616 | Болт с шайбой | 4 |
| 09 | M500605 | Гайка | 4 |
| 11 | 8081593 | Крышка | 1 |
| 11 | 8082157 | Кронштейн | 1 |
| 12 | 7039137 | Крышка | 1 |
| 13 | 7039145 | Крышка | 1 |
| 14 | 4210485 | Резиновая втулка | 1 |
| 15 | 8081591 | Крышка | 1 |
| 16 | J031230 | Болт с шайбой | 2 |
| 17 | 9194384 | Реел шланг | 1 |
| 17A | 4438325 | Реел шланг | 1 |
| 17A1 | 4174317 | Ограничитель | 2 |
| 17A10 | 4177038 | Пружина | 1 |
| 17A11 | 953610 | Уплотнительное кольцо | 2 |
| 17A12 | 4028266 | Опорное кольцо | 2 |
| 17A13 | 4188274 | Шайба | 1 |
| 17A14 | 4188275 | Кольцо | 1 |
| 17A2 | 4174318 | Лента | 2 |
| 17A3 | M340840 | Болт с внутренним шестигранником | 2 |
| 17A4 | M500807 | Гайка | 2 |
| 17A5 | 4191052 | Ограничитель | 1 |
| 17A6 | M340635 | Болт с внутренним шестигранником | 2 |
| 17A7 | A590906 | Пружинная шайба | 11 |
| 17A8 | 4177040 | Соединение свивел | 1 |
| 17A9 | 4177039 | Ограничитель | 1 |
| 17B | 4157904 | Шланг | 1 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J901040 | Болт | 4 |
| 21 | 8081584 | Крышка | 1 |
| 22 | 3090419 | Крышка | 1 |
| 24 | 3090441 | Крышка | 1 |
| 26 | 4091322 | Выключатель тумблер | 1 |
| 27 | 4042098 | Колпачок | 1 |
| 28 | 4443856 | Жгут проводов | 1 |
| 29 | 4254600 | Зажим | 1 |
| 30 | J020816 | Болт с шайбой | 2 |
| 31 | 8081631 | Крышка | 1 |
| 32 | 8081630 | Крышка | 1 |
| 33 | J021030 | Болт с шайбой | 11 |
| 35 | J031030 | Болт с шайбой | 24 |
| 37 | 9195965 | Шланг в сборе | 1 |
| 37A | 4443767 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
