Дренажный трубопроводы — HITACHI EX385USR

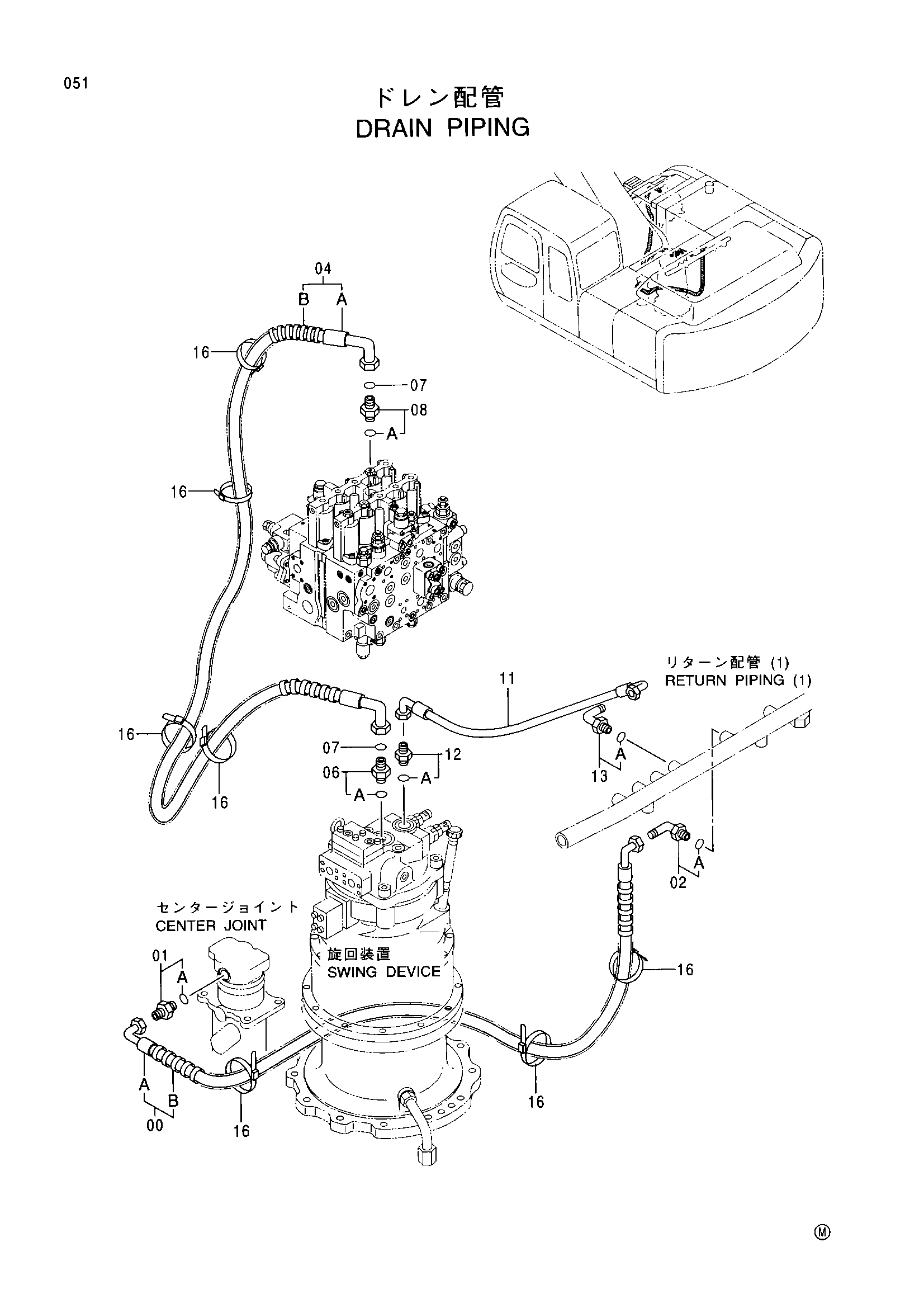

Заводская схема «Дренажный трубопроводы» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9186555 | Шланг в сборе | 1 |
| 00A | 4430495 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 4221290 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4219345 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9193062 | Шланг | 1 |
| 04A | 4441477 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 11 |
| 06 | 4189535 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4189601 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4430494 | Шланг | 1 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
