Пилотный трубопроводы (4) — HITACHI EX385USR

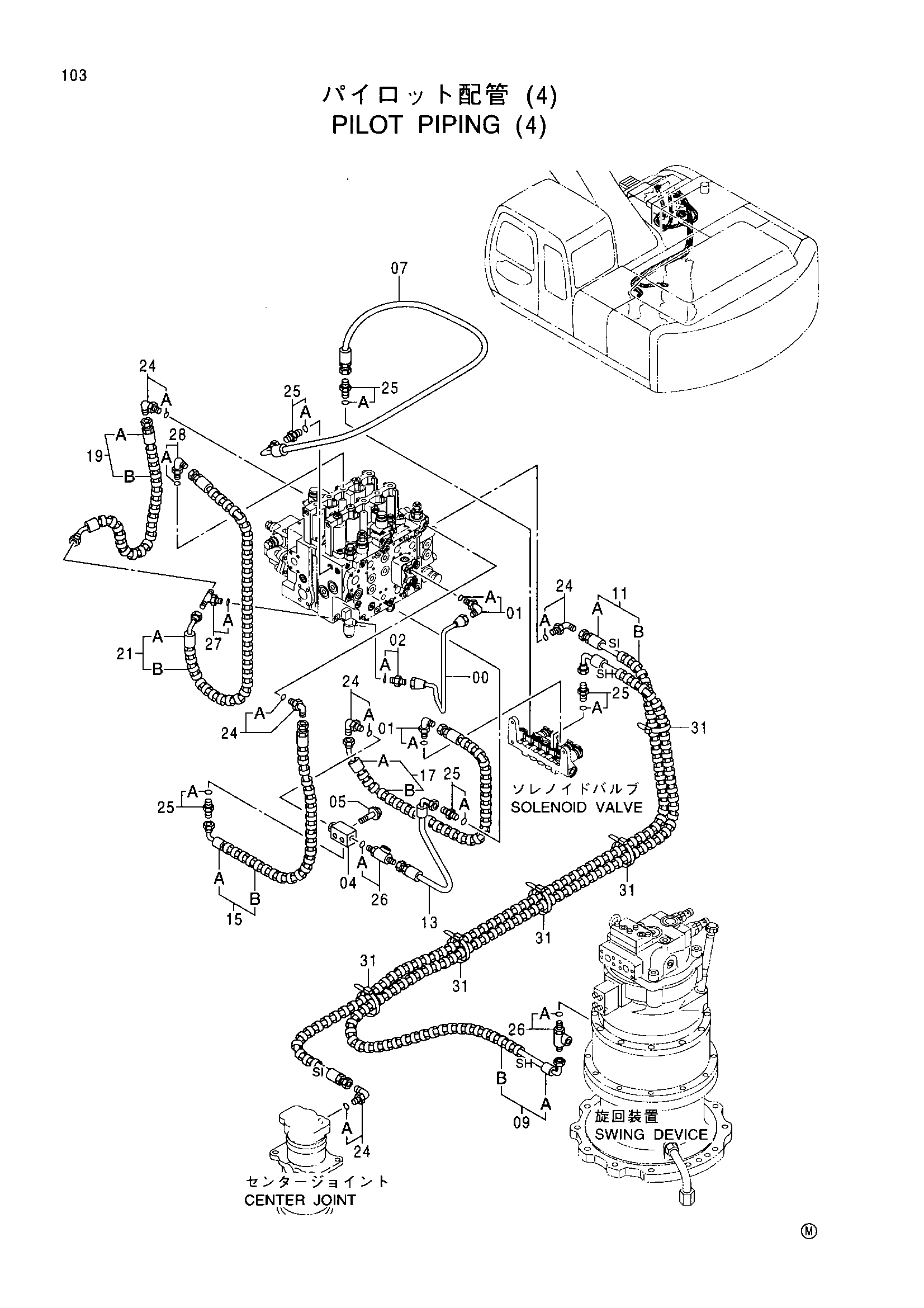

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3079448 | Трубка | 1 |
| 01 | 4293950 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4255304 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4203447 | Челночный клапан | 1 |
| 05 | J010845 | Болт с шайбой | 2 |
| 07 | 4342252 | Шланг | 1 |
| 09 | 9185476 | Шланг в сборе | 1 |
| 09A | 4428698 | Шланг (SH) | 1 |
| 09B | 4327293 | Защитный кожух | 5 |
| 11 | 9185477 | Шланг в сборе | 1 |
| 11A | 4428696 | Шланг (SI) | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 13 | 4334909 | Шланг | 1 |
| 15 | 9167869 | Шланг в сборе | 1 |
| 15A | 4350166 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 17 | 9168910 | Шланг в сборе | 1 |
| 17A | 4398905 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 19 | 9171888 | Шланг в сборе | 1 |
| 19A | 4392844 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 21 | 9163853 | Шланг в сборе | 1 |
| 21A | 4355424 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 24 | 4154670 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200465 | Адаптер | 5 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4364784 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4203163 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4351281 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
