Крышка (9) — HITACHI EX385USR

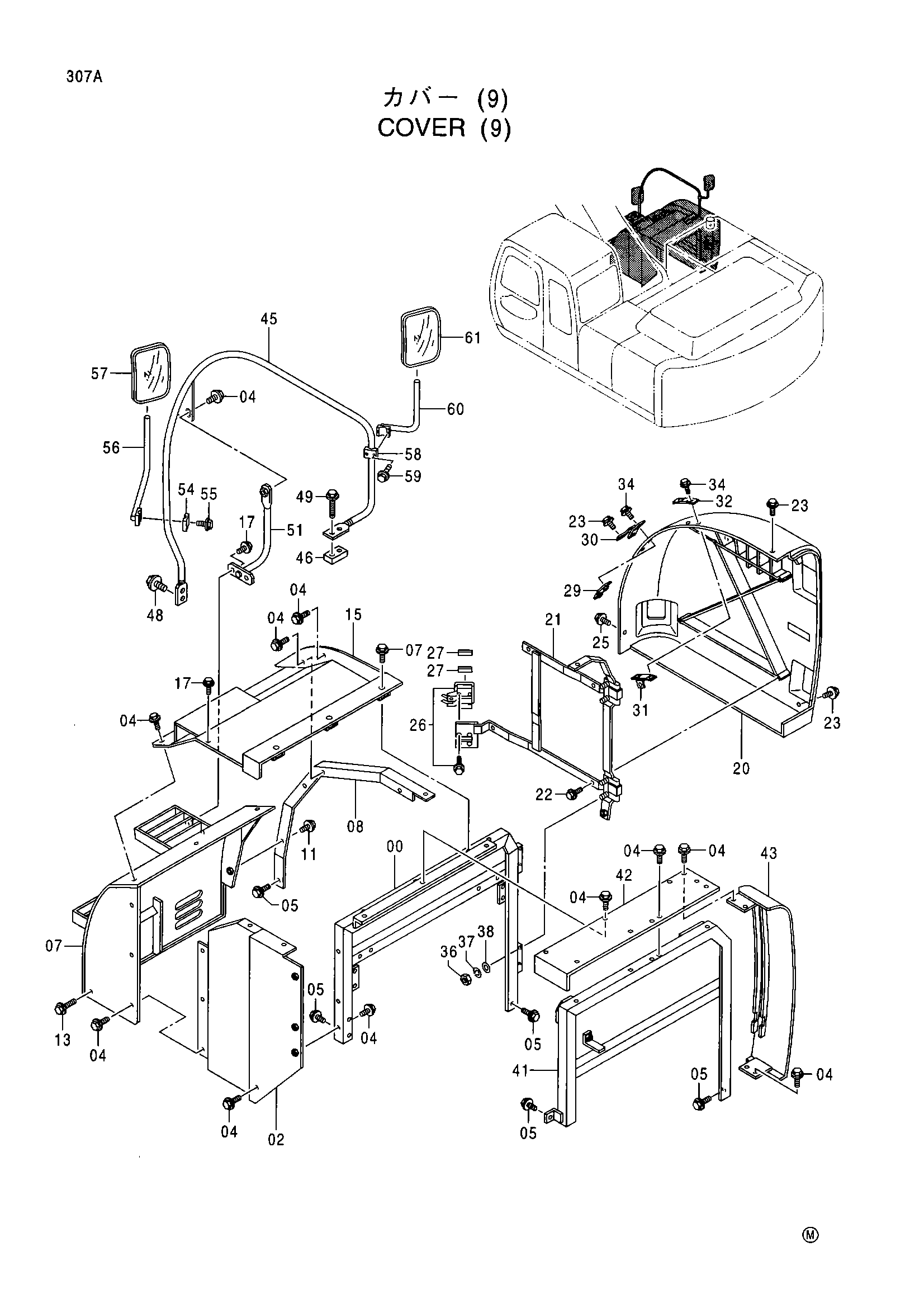

Заводская схема «Крышка (9)» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018929 | Опора | 1 |
| 02 | 7037833 | Крышка | 1 |
| 04 | J031030 | Болт с шайбой | 25 |
| 05 | J031235 | Болт с шайбой | 5 |
| 07 | 6018928 | Крышка | 1 |
| 08 | 7037832 | Опора | 1 |
| 11 | J031035 | Болт с шайбой | 2 |
| 13 | J031250 | Болт с шайбой | 1 |
| 15 | 7037834 | Крышка | 1 |
| 17 | J021030 | Болт с шайбой | 7 |
| 20 | 2045122 | Крышка | 1 |
| 21 | 7037835 | Рама | 1 |
| 22 | J050820 | Болт с шайбой | 4 |
| 23 | J021025 | Болт с шайбой | 3 |
| 25 | J031040 | Болт с шайбой | 1 |
| 26 | 4359353 | Защёлка | 1 |
| 27 | 4376232 | Резиновая прокладка | 2 |
| 29 | 9754081 | Кронштейн | 1 |
| 30 | 9754082 | Кронштейн | 1 |
| 31 | 9754083 | Кронштейн | 1 |
| 32 | 4431906 | Кронштейн | 1 |
| 34 | J020825 | Болт с шайбой | 4 |
| 36 | J950010 | Гайка | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | A590110 | Плоская шайба | 4 |
| 41 | 6018930 | Опора | 1 |
| 42 | 3088342 | Крышка | 1 |
| 43 | 6018931 | Крышка | 1 |
| 45 | 7037797 | Стойка | 1 |
| 46 | 4431905 | Проставка | 1 |
| 48 | J011230 | Болт с шайбой | 2 |
| 49 | J011260 | Болт с шайбой | 2 |
| 51 | 8077828 | Стойка | 1 |
| 54 | 4373196 | Хомут | 1 |
| 55 | J010845 | Болт с шайбой | 2 |
| 56 | 8080677 | Стойка | 1 |
| 57 | 4416704 | Зеркало | 1 |
| 58 | 4373196 | Хомут | 1 |
| 59 | J010845 | Болт с шайбой | 2 |
| 60 | 8074788 | Стойка | 1 |
| 61 | 4416704 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
