Многофункциональный рычаг трубопроводы (1)<выбор> — HITACHI EX385USR

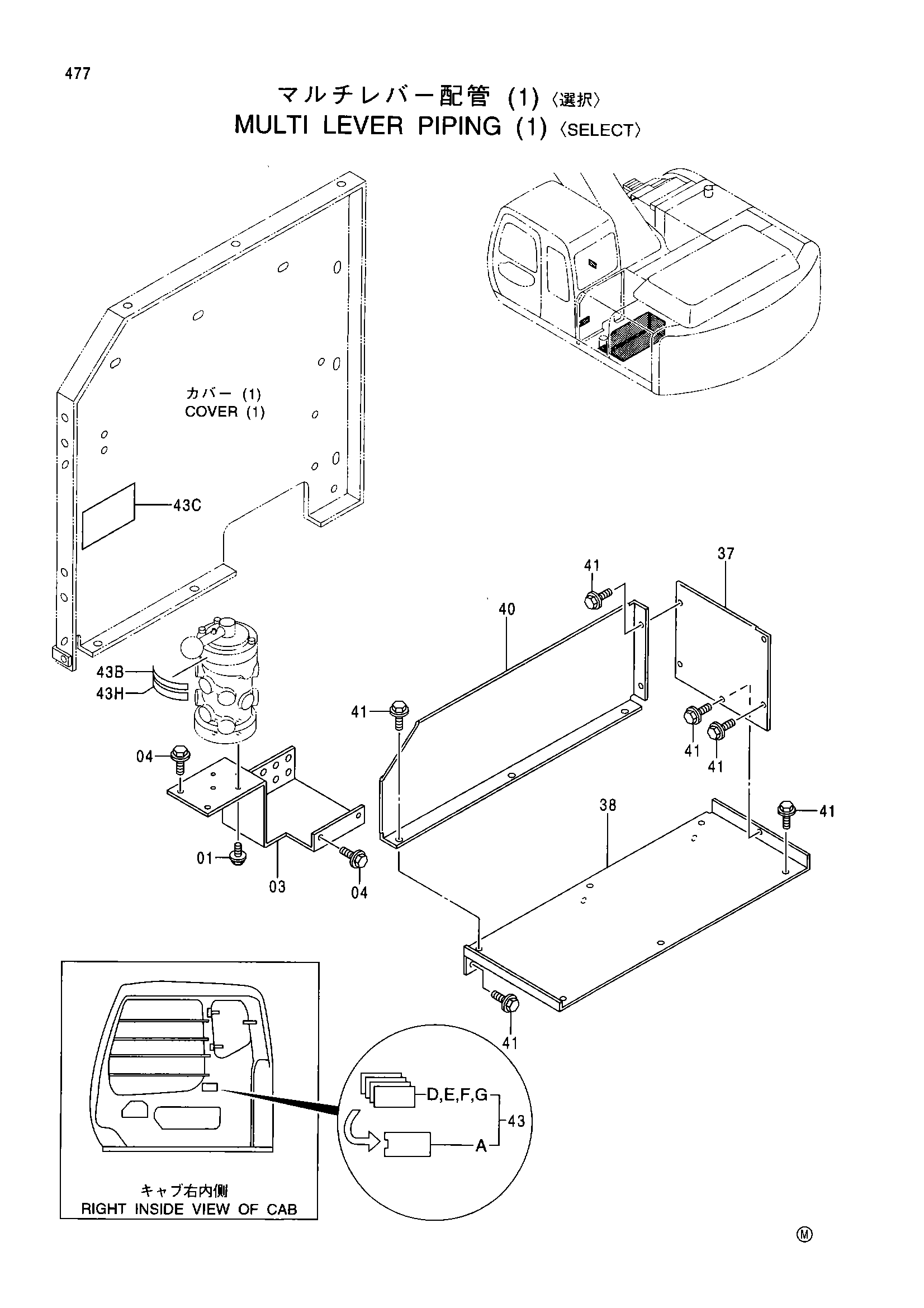

Заводская схема «Многофункциональный рычаг трубопроводы (1)<выбор>» для HITACHI EX385USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010818 | Болт с шайбой | 4 |
| 03 | 7037348 | Кронштейн | 1 |
| 04 | J031030 | Болт с шайбой | 4 |
| 37 | 8080129 | Крышка | 1 |
| 38 | 7037349 | Крышка | 1 |
| 40 | 3087684 | Крышка | 1 |
| 41 | J031025 | Болт с шайбой | 14 |
| 43 | 9153819 | Информационная табличка | 1 |
| 43A | 4260602 | Корпус | 1 |
| 43B | 4372969 | Информационная табличка | 1 |
| 43C | 3059267 | Информационная табличка | 1 |
| 43D | 4288249 | Пластина (к-тйпе) | 1 |
| 43E | 4288250 | Пластина (х-тйпе) | 1 |
| 43F | 4288251 | Пластина (м-тйпе) | 1 |
| 43G | 4288252 | Пластина (й-тйпе) | 1 |
| 43H | 4372968 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX385USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
