Опора радиатора — HITACHI EX370LL-5M

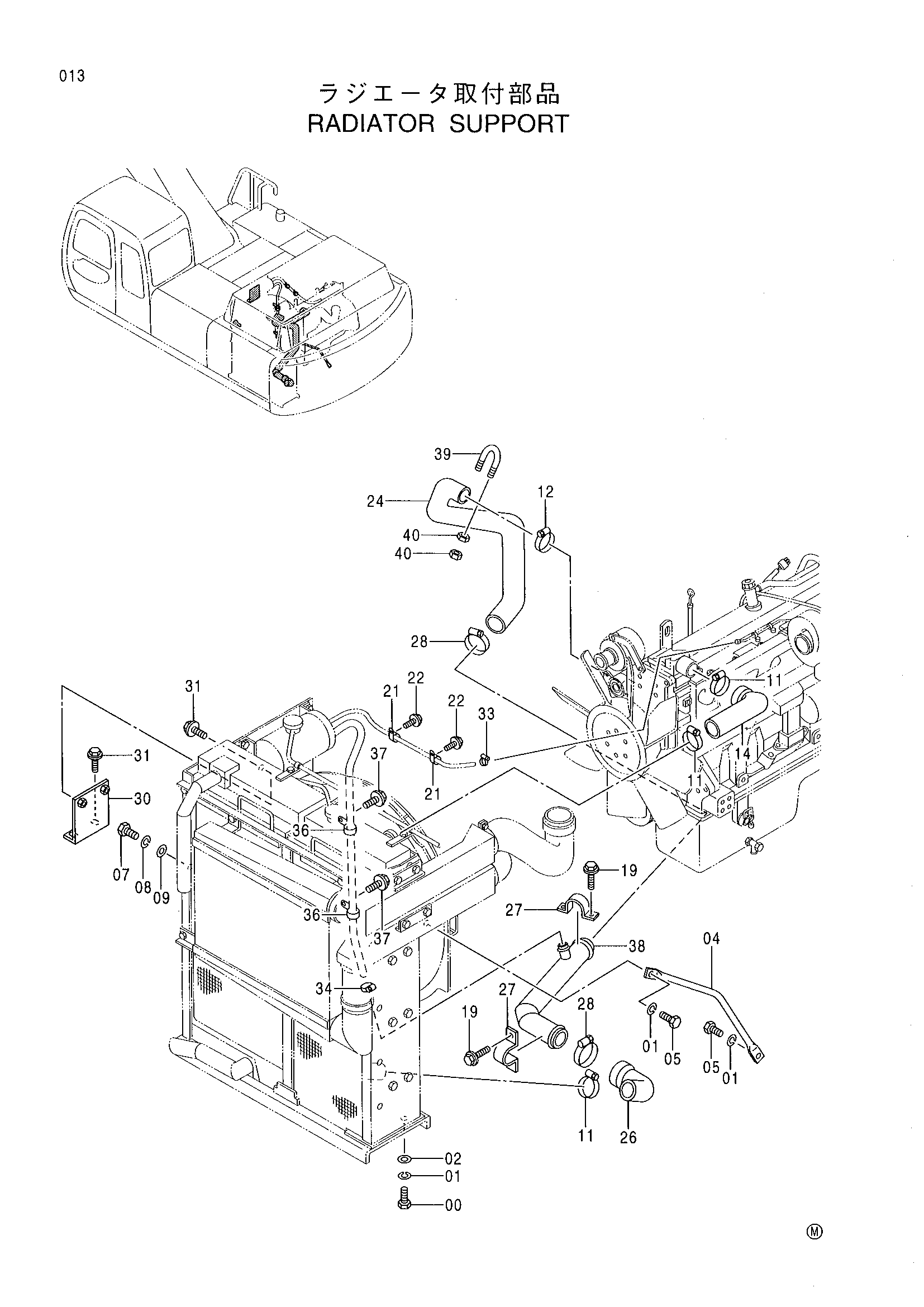

Заводская схема «Опора радиатора» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901645 | Болт | 4 |
| 01 | A590916 | Пружинная шайба | 6 |
| 02 | A590116 | Плоская шайба | 4 |
| 04 | 3081527 | Стойка | 1 |
| 05 | J901635 | Болт | 2 |
| 07 | J901635 | Болт | 1 |
| 08 | A590916 | Пружинная шайба | 1 |
| 09 | A590116 | Плоская шайба | 1 |
| 11 | 4504491 | Хомут шланга | 3 |
| 12 | 4504199 | Хомут шланга | 1 |
| 14 | 3081587 | Водяной шланг | 1 |
| 19 | J021030 | Болт с шайбой | 4 |
| 21 | 4190261 | Зажим | 2 |
| 22 | J011020 | Болт с шайбой | 2 |
| 24 | 3082084 | Водяной шланг | 1 |
| 26 | 4400256 | Водяной шланг | 1 |
| 27 | 4400205 | Кронштейн | 2 |
| 28 | 4507512 | Хомут шланга | 2 |
| 30 | 8073395 | Кронштейн | 1 |
| 31 | J021025 | Болт с шайбой | 4 |
| 33 | 4508575 | Хомут шланга | 1 |
| 34 | 4505243 | Хомут шланга | 1 |
| 36 | 4190264 | Зажим | 2 |
| 37 | J021025 | Болт с шайбой | 2 |
| 38 | 8073677 | Трубка водяной | 1 |
| 39 | 4409138 | U-образный болт | 1 |
| 40 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
