Топливные трубопроводы — HITACHI EX370LL-5M

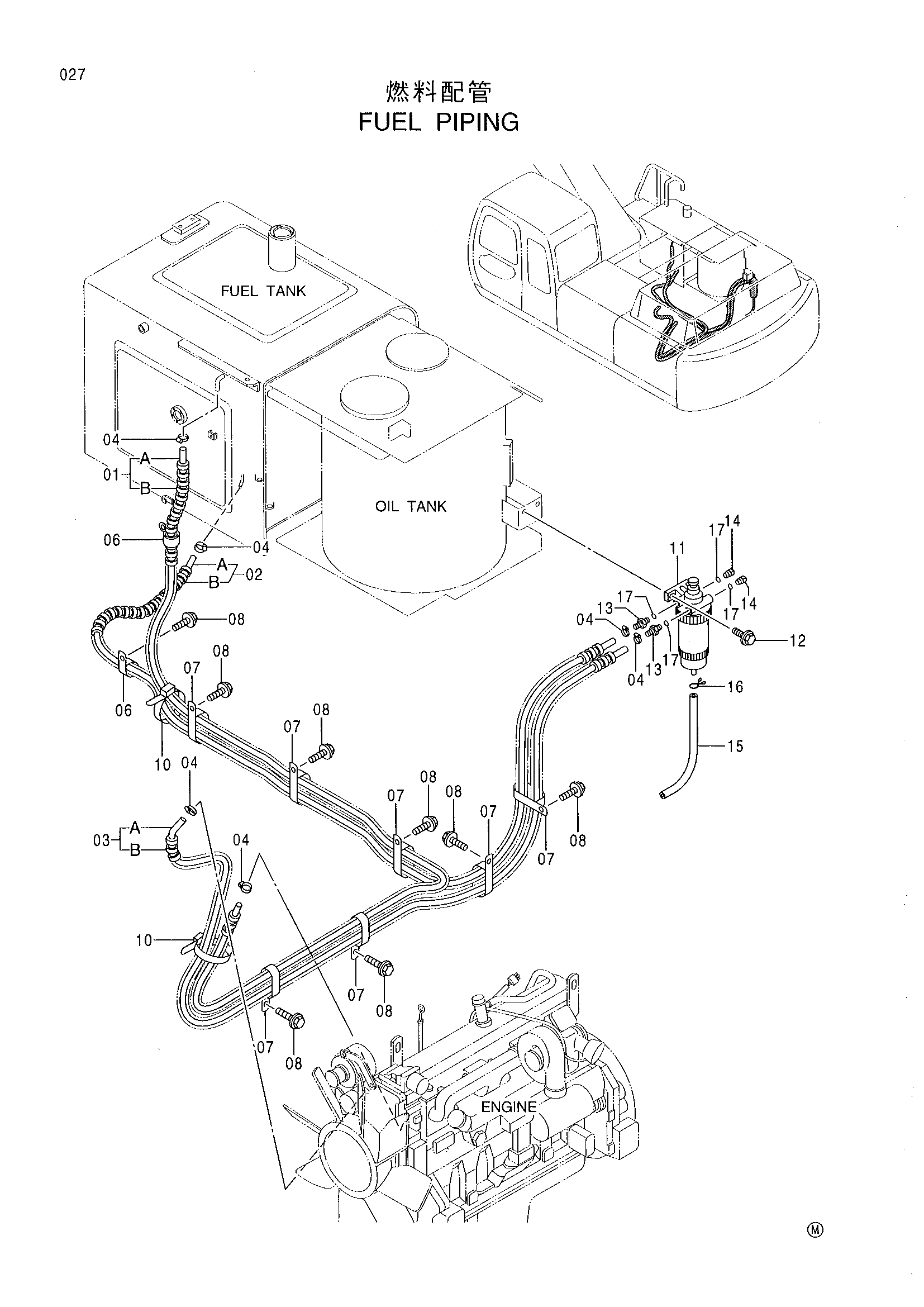

Заводская схема «Топливные трубопроводы» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9168325 | Топливный шланг | 1 |
| 01A | 4397880 | Топливный шланг | 1 |
| 01B | 4397943 | Трубка | 1 |
| 02 | 9168326 | Топливный шланг | 1 |
| 02A | 4047044 | Топливный шланг | 1 |
| 02B | 4397947 | Трубка | 1 |
| 03 | 9171905 | Топливный шланг | 1 |
| 03A | 4387726 | Топливный шланг | 1 |
| 03B | 4404153 | Трубка | 1 |
| 04 | 4514700 | Зажим шланг | 6 |
| 06 | 4190277 | Зажим | 2 |
| 07 | 4190266 | Зажим | 7 |
| 08 | J011020 | Болт с шайбой | 8 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 12 | J021035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
