Электрооборудование (D) — HITACHI EX370LL-5M

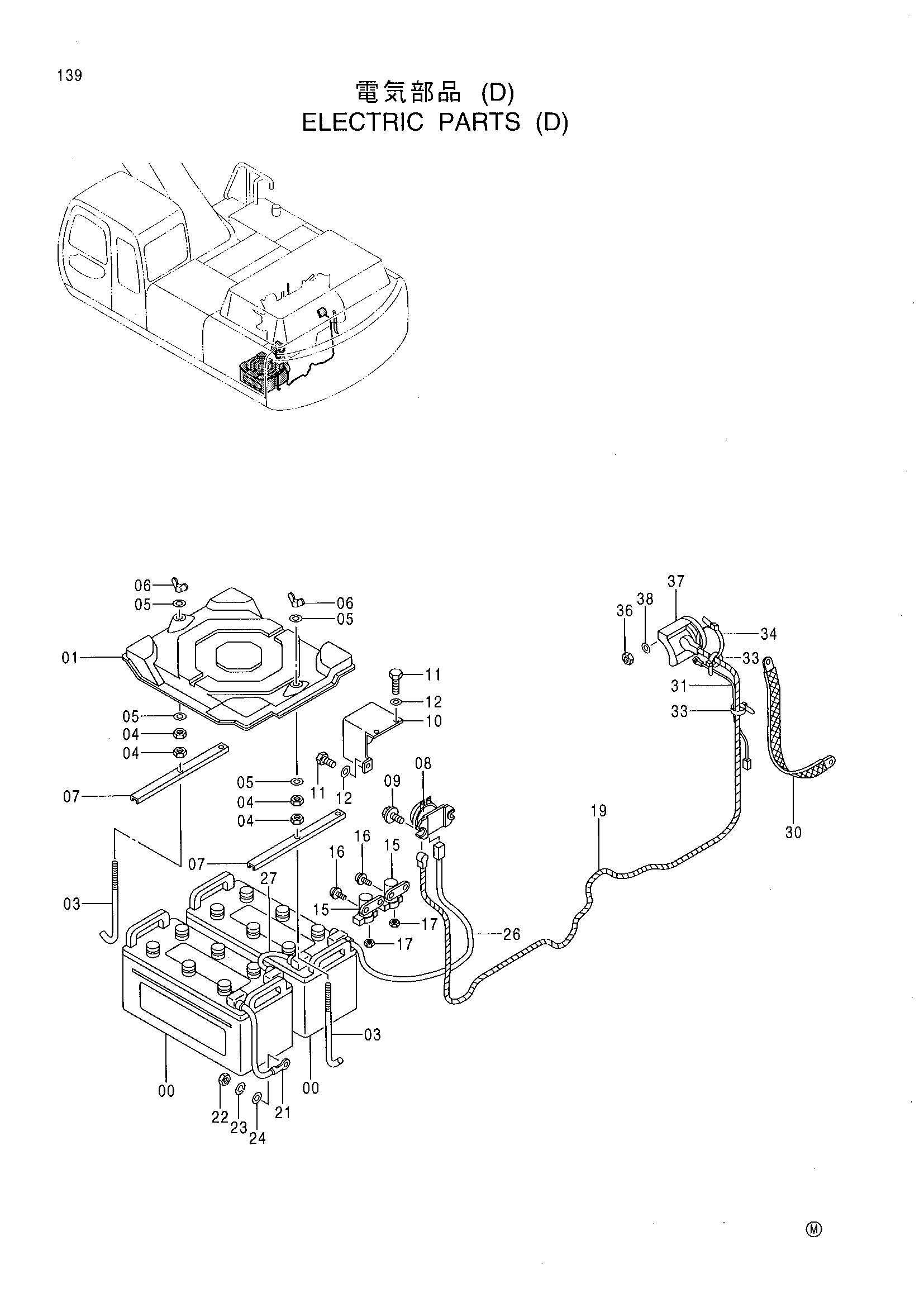

Заводская схема «Электрооборудование (D)» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4398687 | Аккумулятор | 2 |
| 01 | 4386066 | Крышка аккумулятор | 1 |
| 03 | 4257034 | Болт крюк | 2 |
| 04 | J950010 | Гайка | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | M570010 | Гайка винг | 2 |
| 07 | 4405803 | Опора | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 10 | 3056019 | Крышка | 1 |
| 11 | J900816 | Болт | 3 |
| 12 | A590108 | Плоская шайба | 3 |
| 16 | J450620 | Винт с шайбой | 4 |
| 17 | M500605 | Гайка | 4 |
| 19 | 4404447 | Жгут проводов | 1 |
| 21 | 4263509 | Жгут проводов | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 26 | 4390098 | Жгут проводов | 1 |
| 27 | 4350736 | Жгут проводов | 1 |
| 31 | 4288537 замена: 4448296 | Жгут проводов | 1 |
| 31 | 4448296 | Жгут проводов | 1 |
| 33 | 4055311 | Ленточный зажим | 2 |
| 34 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
