Инструмент крышка — HITACHI EX370LL-5M

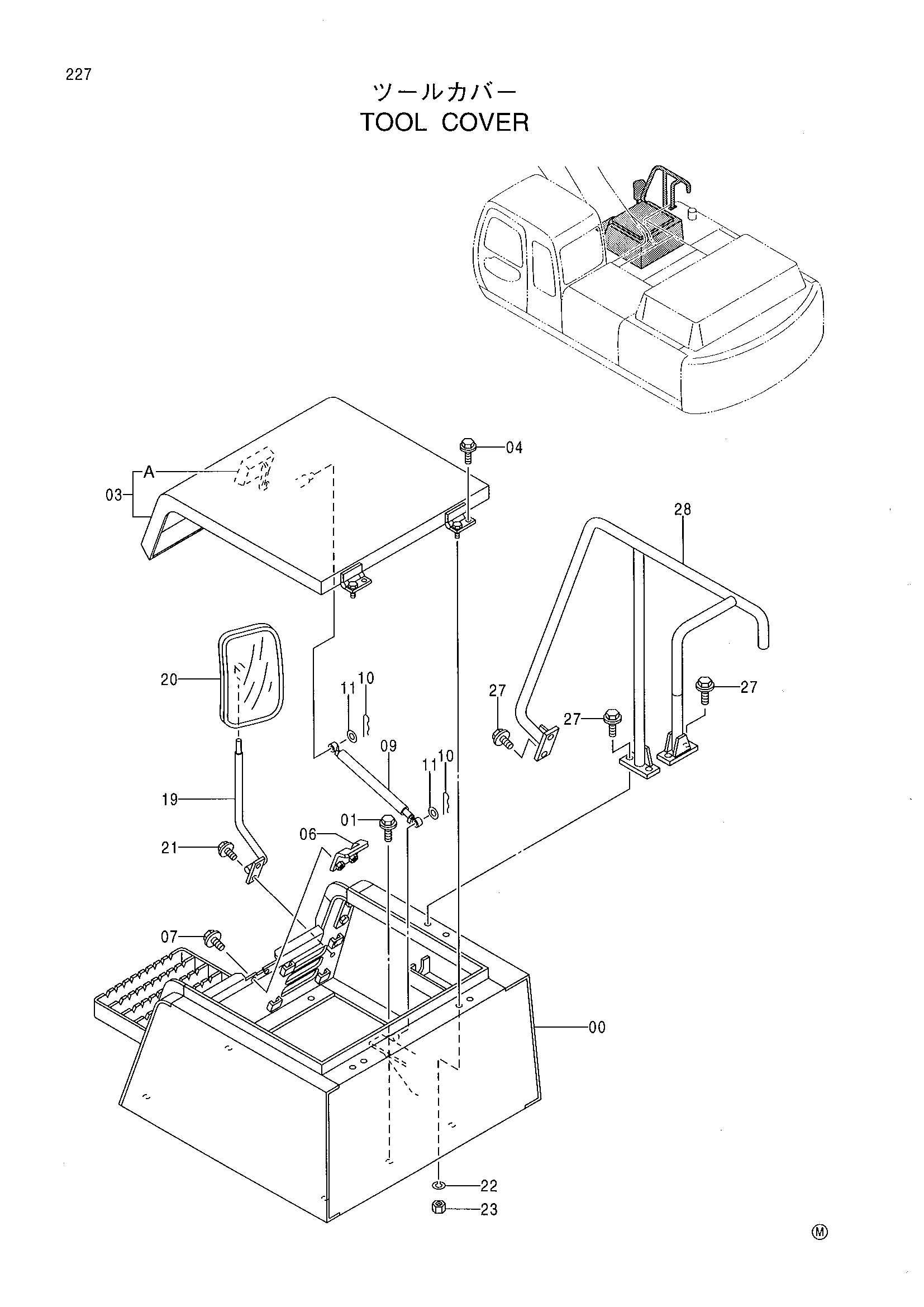

Заводская схема «Инструмент крышка» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016753 | Ящик для инструментов | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 03 | 6016755 | Крышка | 1 |
| 03A | 4363915 | Защёлка | 1 |
| 04 | J011022 | Болт с шайбой | 2 |
| 06 | 9745798 | Защёлка | 1 |
| 07 | J031025 | Болт с шайбой | 2 |
| 09 | 4352457 | Стойка | 1 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 19 | 8076174 | Стойка | 1 |
| 20 | 4416704 | Зеркало | 1 |
| 21 | J010825 | Болт с шайбой | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J950010 | Гайка | 2 |
| 27 | J011230 | Болт с шайбой | 6 |
| 28 | 7035338 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
