Электрооборудование (F) — HITACHI EX370LL-5M

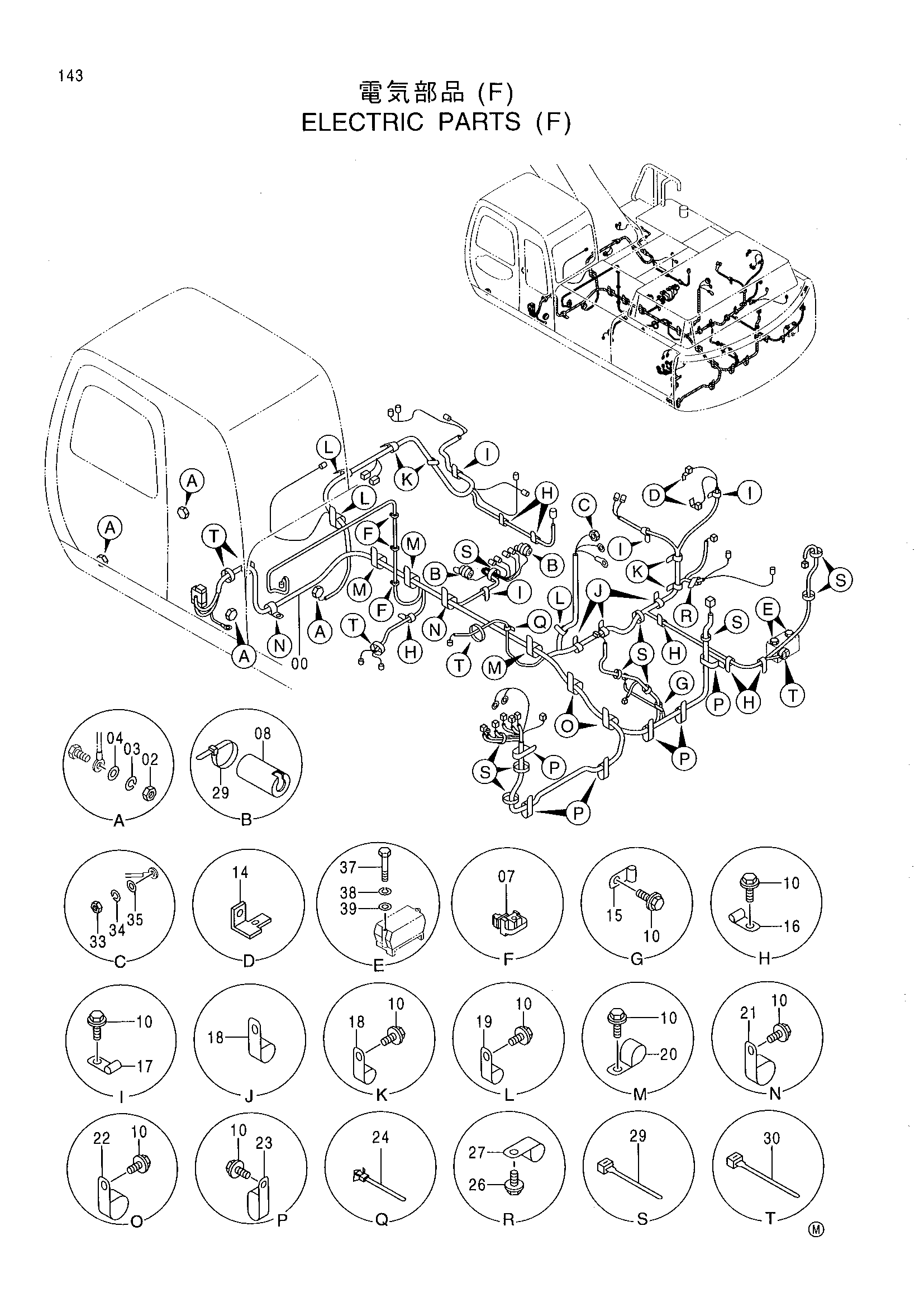

Заводская схема «Электрооборудование (F)» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003915 | Жгут проводов | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 07 | 4343690 | Зажим | 3 |
| 08 | 4207239 | Колпачок | 2 |
| 10 | J011020 | Болт с шайбой | 33 |
| 14 | 4257159 | Кронштейн | 2 |
| 15 | 4192018 | Зажим | 2 |
| 16 | 4190261 | Зажим | 7 |
| 17 | 4190275 | Зажим | 4 |
| 18 | 4190273 | Зажим | 7 |
| 19 | 4190274 | Зажим | 4 |
| 20 | 4192035 | Зажим | 4 |
| 21 | 4190264 | Зажим | 1 |
| 22 | 4190277 | Зажим | 2 |
| 23 | 4190266 | Зажим | 6 |
| 24 | 4254600 | Зажим | 1 |
| 26 | J010616 | Болт с шайбой | 1 |
| 27 | 4000860 | Зажим трубка | 1 |
| 29 | 4055311 | Ленточный зажим | 12 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 33 | M500504 | Гайка | 1 |
| 34 | A590905 | Пружинная шайба | 1 |
| 35 | A590105 | Плоская шайба | 1 |
| 37 | J900800 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
