Рама — HITACHI EX370LL-5M

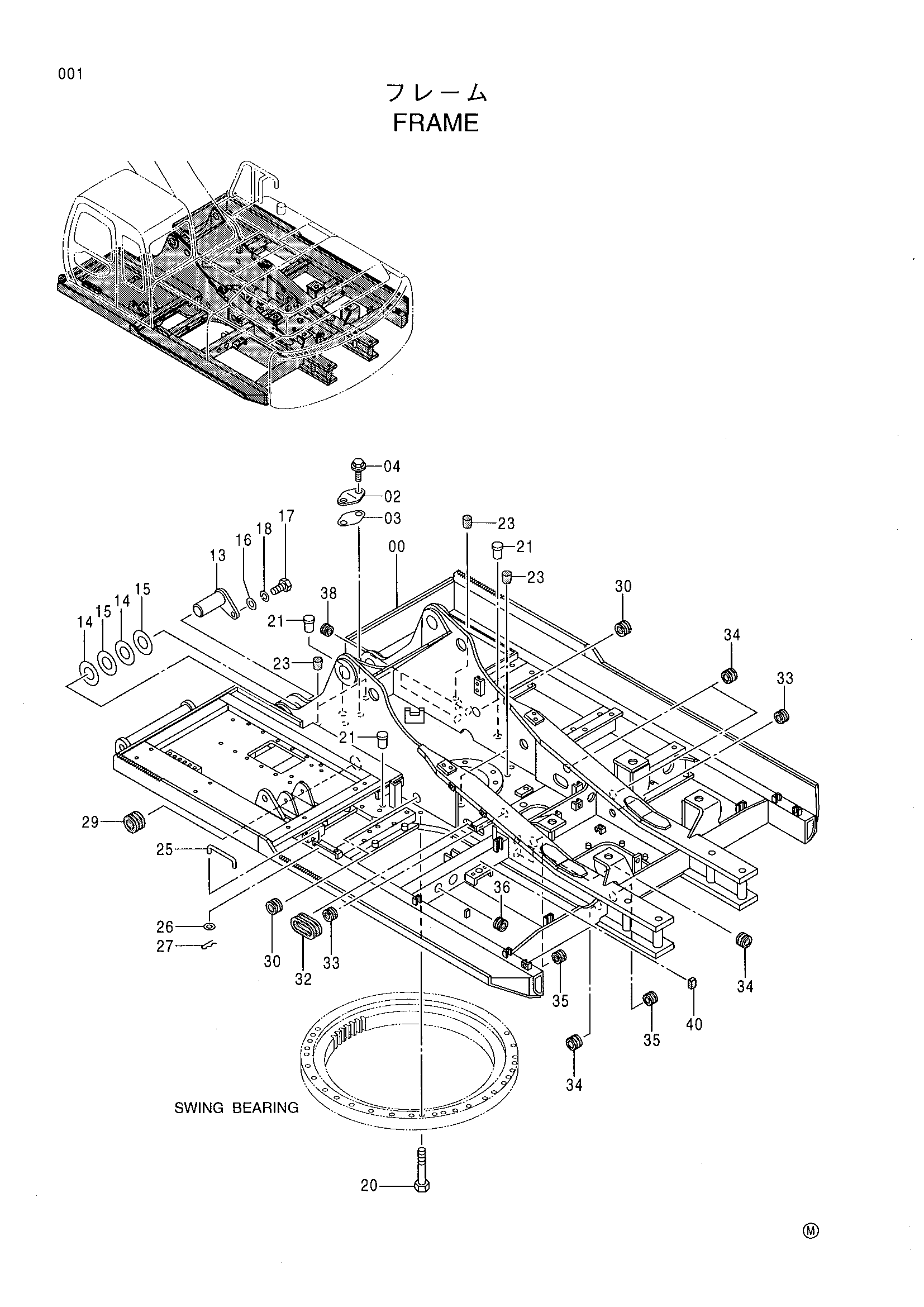

Заводская схема «Рама» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007306 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 13 | 8069305 | Палец | 2 |
| 14 | 4373798 | Упорная пластина 1.0 | 4 |
| 15 | 4373799 | Упорная пластина 2.0 | 4 |
| 16 | 4040826 | Шайба | 2 |
| 17 | J922045 | Болт | 2 |
| 18 | J257220 | Пружинная шайба | 2 |
| 20 | J922706 | Болт | 36 |
| 21 | 4385472 | Установочный штифт | 3 |
| 23 | 425175 | Пробка | 5 |
| 25 | 4341788 | Стойка | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | 4022697 | Стопорный палец | 1 |
| 29 | 4196826 | Резиновая втулка | 1 |
| 30 | 4273759 | Резиновая втулка | 2 |
| 32 | 4277018 | Резиновая втулка | 1 |
| 33 | 4200176 | Резиновая втулка | 2 |
| 34 | 4255530 | Резиновая втулка | 5 |
| 35 | 4201749 | Резиновая втулка | 2 |
| 36 | 4201995 | Резиновая втулка | 1 |
| 38 | 4210661 | Резиновая втулка | 3 |
| 40 | 4404068 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
