Задний трай (кондиционер.) — HITACHI EX370LL-5M

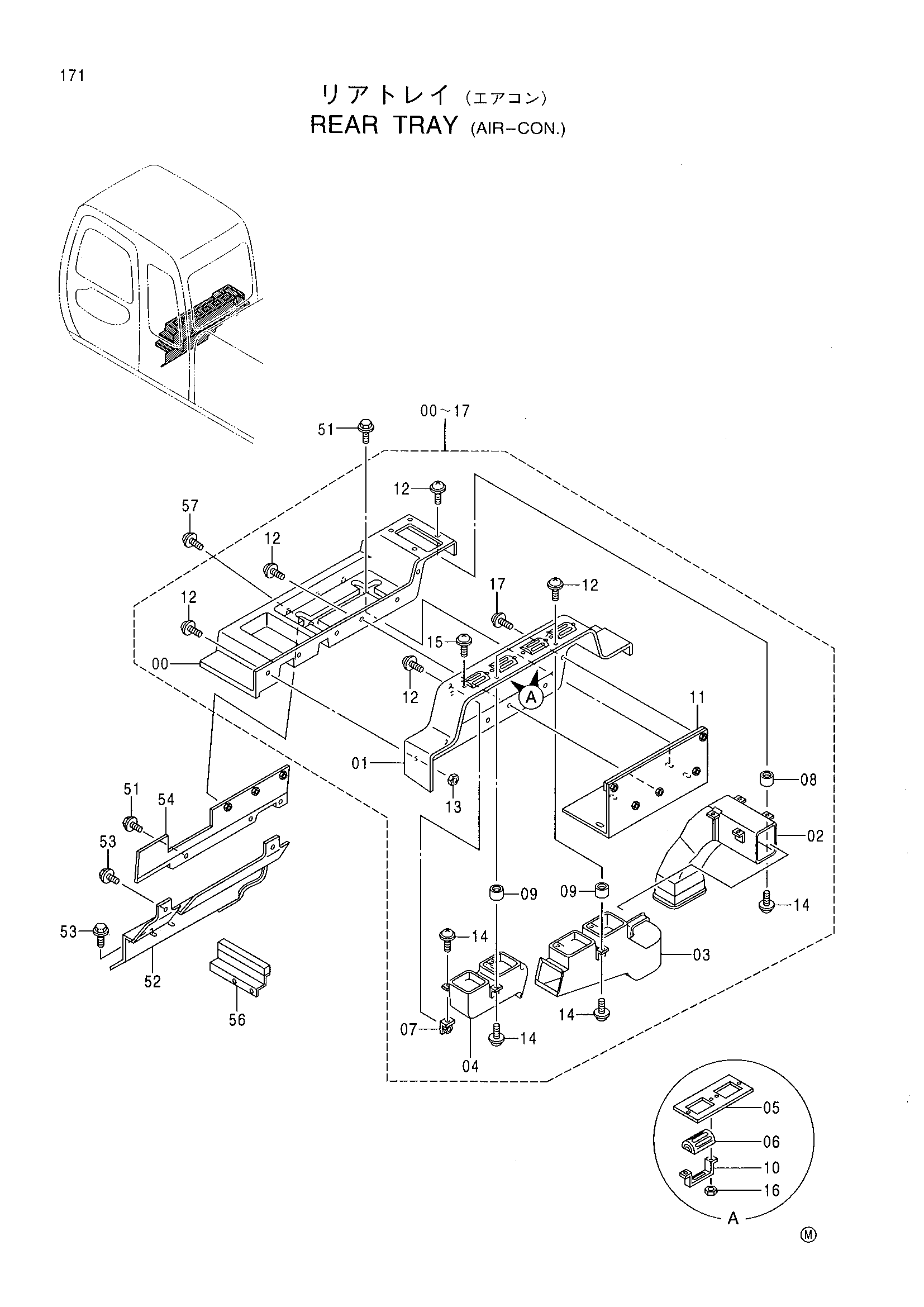

Заводская схема «Задний трай (кондиционер.)» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-17 | 9159271 | Задний трай в сборе | 1 |
| 00 | 0002795 | Трай | 1 |
| 01 | 1022600 | Крышка | 1 |
| 02 | 4350235 | Воздуховод | 1 |
| 03 | 4350236 | Воздуховод | 1 |
| 04 | 4350237 | Воздуховод | 1 |
| 05 | 4370844 | Амортизатор | 2 |
| 06 | 4370836 | Лоувер | 4 |
| 07 | 9747560 | Кронштейн | 4 |
| 08 | 4378361 | Кронштейн | 4 |
| 09 | 4378362 | Кронштейн | 2 |
| 10 | 4383254 | Кронштейн | 4 |
| 11 | 8067574 | Кронштейн | 1 |
| 12 | J680612 | Винт с шайбой | 16 |
| 13 | M500605 | Гайка | 3 |
| 14 | J460612 | Винт с шайбой | 10 |
| 15 | J680410 | Винт с шайбой | 8 |
| 16 | M500403 | Гайка | 8 |
| 17 | J680616 | Винт с шайбой | 2 |
| 51 | J050820 | Болт с шайбой | 6 |
| 52 | 6016127 | Крышка | 1 |
| 53 | J020820 | Болт с шайбой | 4 |
| 54 | 8068043 | Кронштейн | 1 |
| 56 | 8067575 | Кронштейн | 1 |
| 57 | J680612 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
