Крышка (5) — HITACHI EX370LL-5M

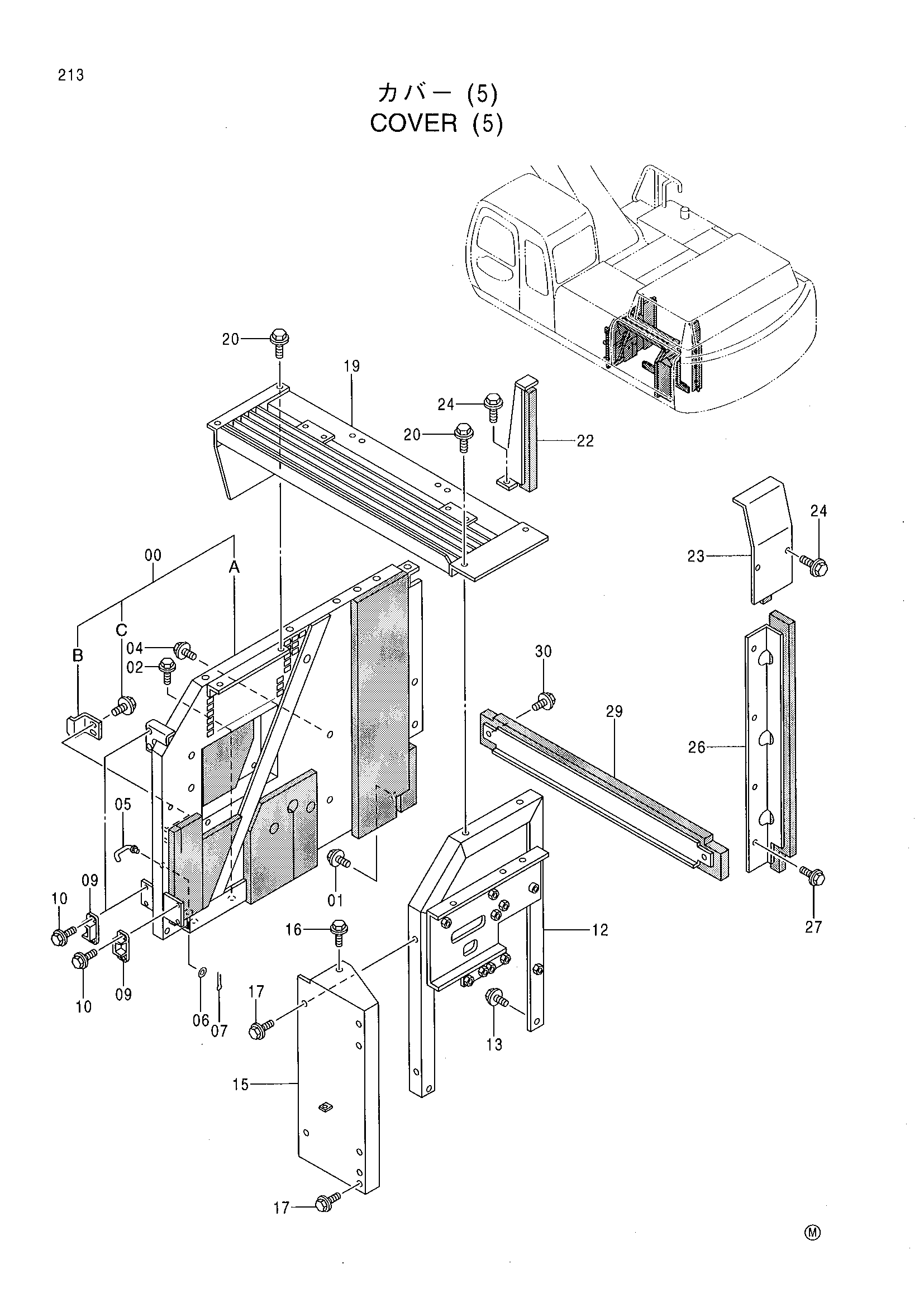

Заводская схема «Крышка (5)» для HITACHI EX370LL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9168583 | Крышка | 1 |
| 00A | 6017175 | Крышка | 1 |
| 00B | 4257087 | Ограничитель | 1 |
| 00C | J031030 | Болт с шайбой | 2 |
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | J031235 | Болт с шайбой | 2 |
| 04 | J021225 | Болт с шайбой | 2 |
| 05 | 9738313 | Стойка | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | 4022696 | Стопорный палец | 1 |
| 09 | 4175253 | Кронштейн | 3 |
| 10 | J020614 | Болт с шайбой | 6 |
| 12 | 7034188 | Опора | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 15 | 8069254 | Опора | 1 |
| 16 | J031030 | Болт с шайбой | 1 |
| 17 | J021030 | Болт с шайбой | 3 |
| 19 | 7034184 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 4 |
| 22 | 8071337 | Крышка | 1 |
| 23 | 8071341 | Крышка | 1 |
| 24 | J021025 | Болт с шайбой | 4 |
| 26 | 8071340 | Крышка | 1 |
| 27 | J021025 | Болт с шайбой | 4 |
| 29 | 8071338 | Крышка | 1 |
| 30 | J031030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370LL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
