Пилотный трубопроводы (2) — HITACHI EX370HD-5

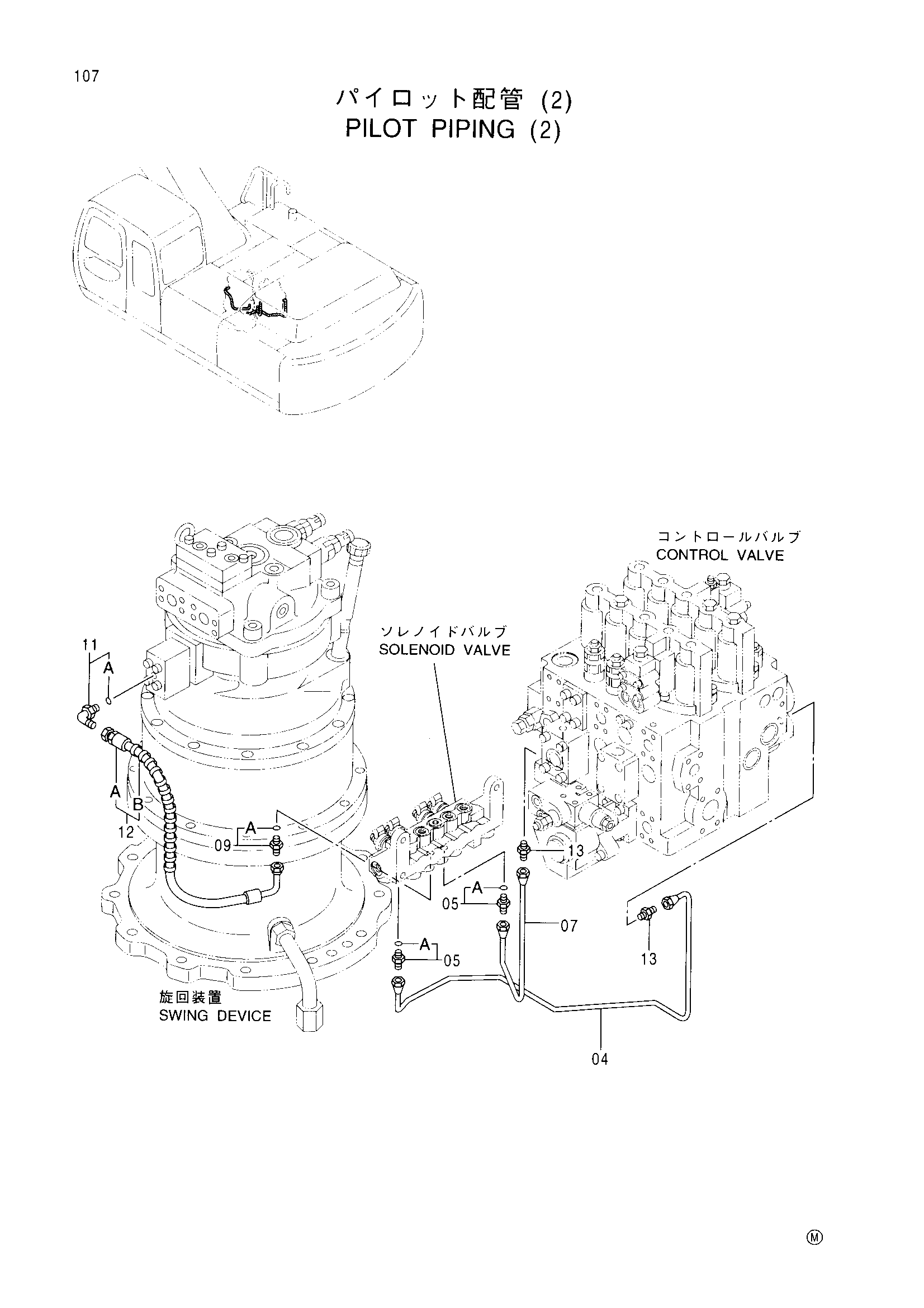

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX370HD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3079454 | Трубка | 1 |
| 05 | 4255304 | Штуцер трубки | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4386483 | Трубка | 1 |
| 09 | 4200467 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9169460 | Шланг в сборе | 1 |
| 12A | 4332940 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 4404022 | Фильтр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370HD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
