Кондиционер (1) — HITACHI EX370HD-5

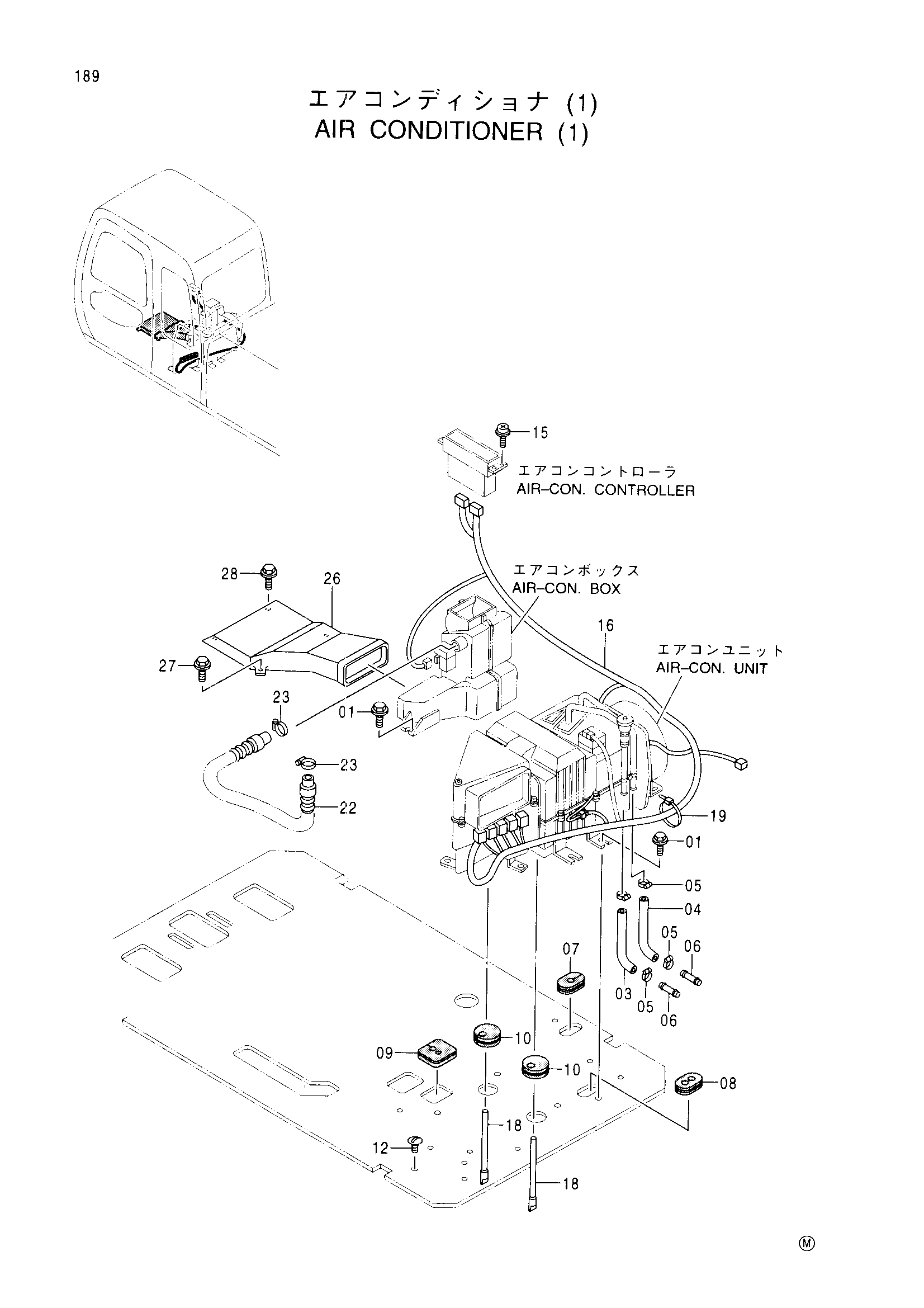

Заводская схема «Кондиционер (1)» для HITACHI EX370HD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 11 |
| 03 | 4366623 | Водяной шланг | 1 |
| 04 | 4344638 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 06 | 4341800 | Трубка | 2 |
| 07 | 4379359 | Резиновая втулка | 1 |
| 08 | 4276794 | Резиновая втулка | 1 |
| 09 | 4351009 | Резиновая втулка | 1 |
| 10 | 4361147 | Резиновая втулка | 2 |
| 12 | 4280359 | Зажим | 13 |
| 15 | J460514 | Винт с шайбой | 4 |
| 16 | 2038806 | Жгут проводов | 1 |
| 16 | 2041635 | Жгут проводов | 1 |
| 18 | 4251897 | Шланг | 2 |
| 19 | 4055312 замена: 4055312 | Ленточный зажим | 7 |
| 19 | 4055312 | Ленточный зажим | 8 |
| 22 | 4377169 | Шланг | 1 |
| 23 | 4011675 | Хомут шланга | 2 |
| 26 | 4350243 | Воздуховод | 1 |
| 27 | J020820 | Болт с шайбой | 2 |
| 28 | J050820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370HD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
