Автоматический. смазка трубопроводы (стрела)<выбор> — HITACHI EX370-5M

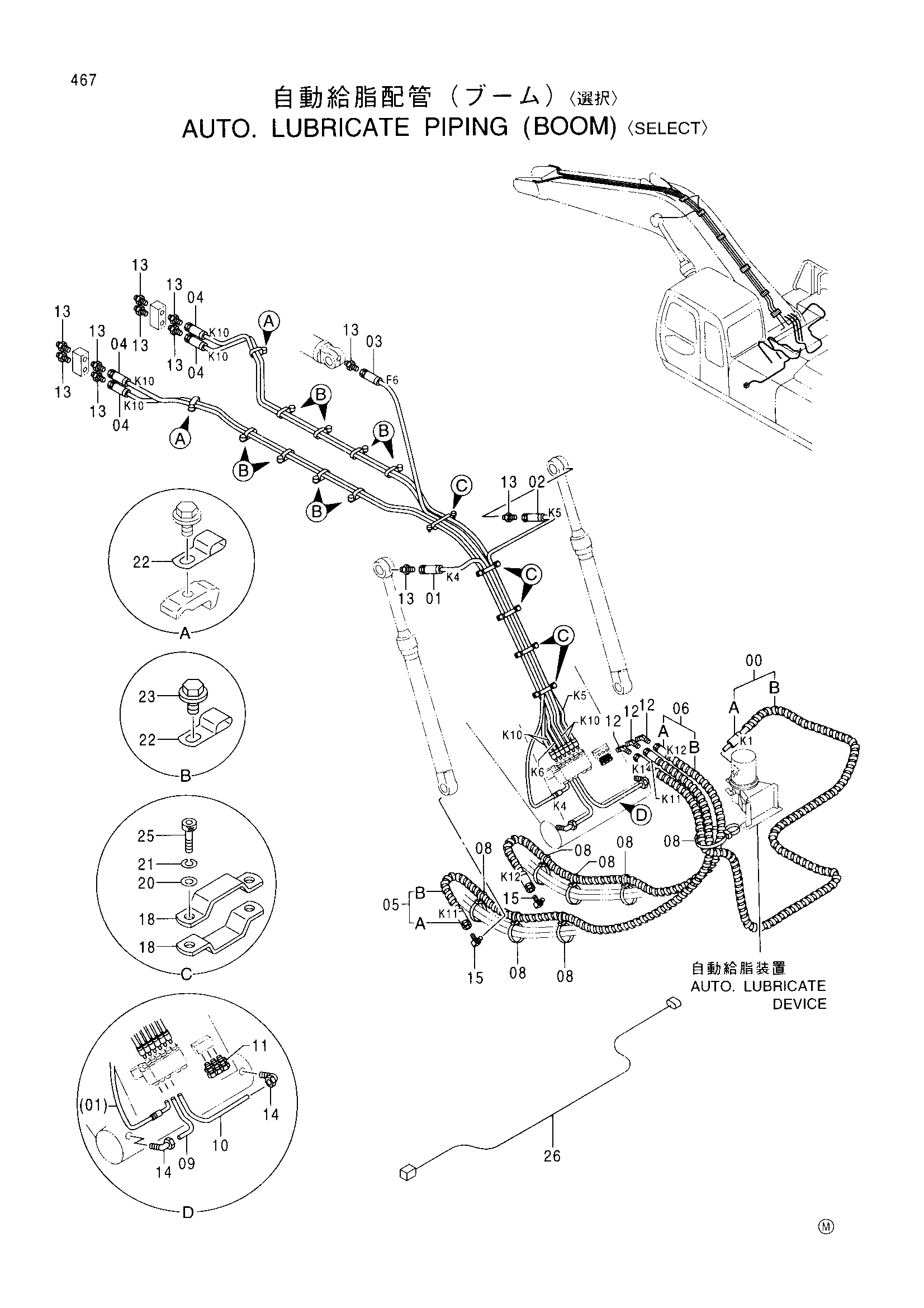

Заводская схема «Автоматический. смазка трубопроводы (стрела)<выбор>» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170014 | Шланг в сборе | 1 |
| 00A | 4401540 | Шланг (K1) | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 4398367 | Пластиковый шланг (K4) | 1 |
| 02 | 4407364 | Пластиковый шланг (K5) | 1 |
| 03 | 4374427 | Пластиковый шланг (F6) | 1 |
| 04 | 4401234 | Пластиковый шланг (K10) | 4 |
| 05 | 9170016 | Шланг в сборе | 1 |
| 05A | 4401542 | Шланг (K11) | 1 |
| 05B | 4327293 | Защитный кожух | 5 |
| 06 | 9170020 | Шланг в сборе | 1 |
| 06A | 4401556 | Шланг (K12) | 1 |
| 06B | 4327293 | Защитный кожух | 5 |
| 08 | 4373212 | Ленточный зажим | 7 |
| 09 | 4401534 | Трубка | 1 |
| 10 | 4401535 | Трубка | 1 |
| 11 | 4352673 | Штуцер трубки | 3 |
| 12 | 4154655 | Угловой штуцер | 3 |
| 13 | 4154651 | Адаптер | 11 |
| 14 | 4352674 | Штуцер трубки | 2 |
| 15 | 4298746 | Угловой штуцер | 2 |
| 18 | 4367283 | Хомут шланга | 10 |
| 20 | A590106 | Плоская шайба | 10 |
| 21 | A590906 | Пружинная шайба | 10 |
| 22 | 4192018 | Зажим | 10 |
| 23 | J011016 | Болт с шайбой | 8 |
| 25 | J780620 | Болт с внутренним шестигранником | 10 |
| 26 | 3076981 замена: 3089731 | Жгут проводов | 1 |
| 26 | 3089731 | Жгут проводов | 1 |
