013: Масляный поддон и щуп уровня масла — HITACHI EX370-5M

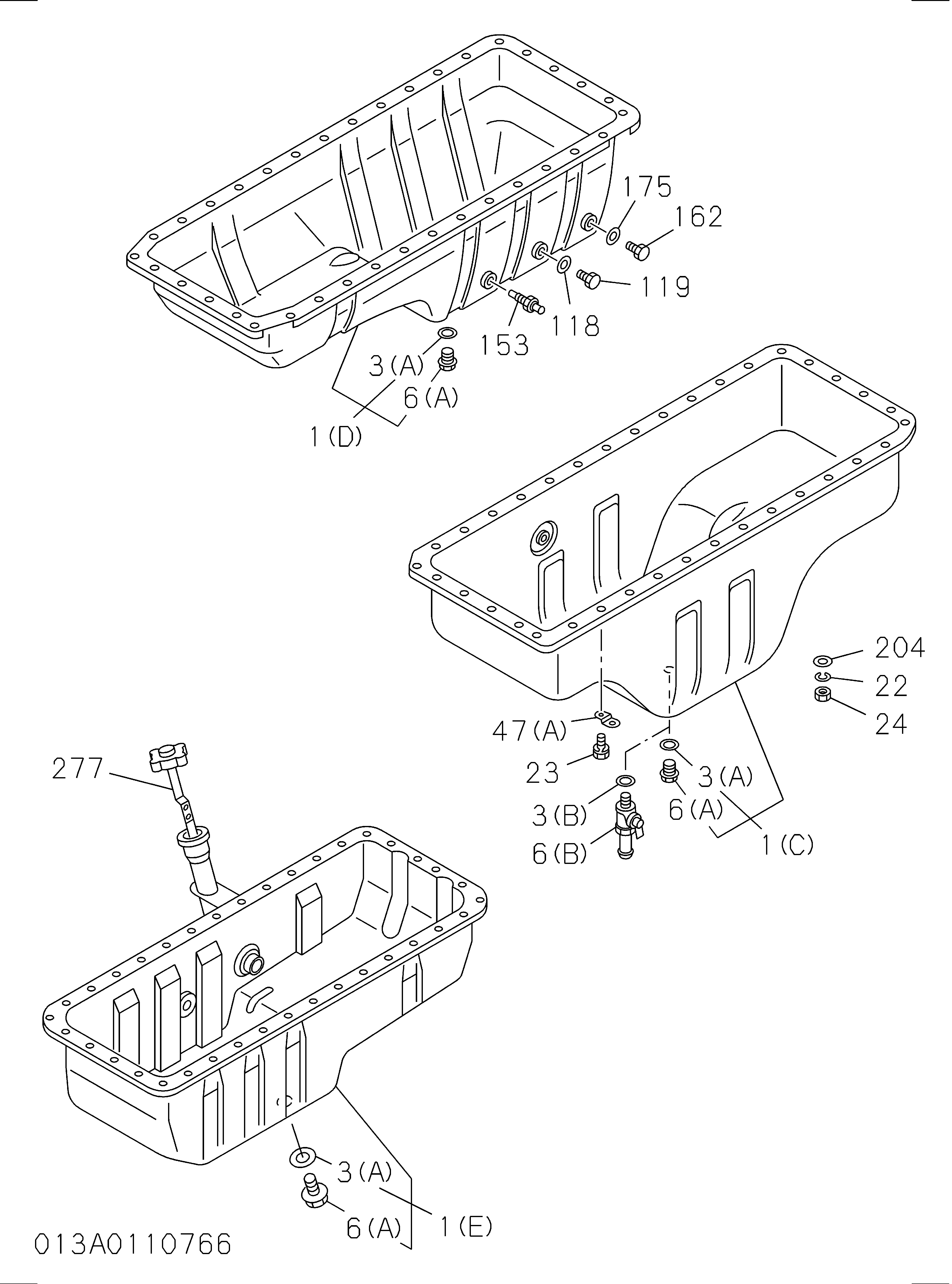

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 1113607913 | Поддон в сборе масляный | 1 |
| 002(D) | 1117604130 | Указатель масляный уровень | 1 |
| 002(D) | 1117604170 | Указатель масляный уровень | 1 |
| 002(D) | 1117604490 | Указатель масляный уровень | 1 |
| 003(A) | 1096230580 | Прокладка дренажный пробка | 1 |
| 006(A) | 1096040641 | Пробка масляный дренажный | 1 |
| 006(A) | 1096040220 | Пробка масляный дренажный | 1 |
| 008(E) | 1117664271 | Трубка направляющая, масляный указатель уровня | 1 |
| 008(E) | 8980003750 | Трубка направляющая, масляный указатель уровня | 1 |
| 016 | 1113671130 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671291 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 8981872580 | Прокладка масляный поддон TO C/BL | 1 |
| 022 | 9091505080 | Шайба LK, масляный поддон | 6 |
| 022 | 0915105080 | Шайба LK, масляный поддон | 6 |
| 023 | 0501408220 | Болт масляный поддон | 30 |
| 023 | 0506408220 | Болт масляный поддон | 30 |
| 024 | 9091104080 | Гайка масляный поддон | 6 |
| 024 | 0911105080 | Гайка масляный поддон | 6 |
| 047(B) | 1112290140 | Зажим шланг, воздушный сапун | 1 |
| 047(C) | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0501406280 | Болт SW, масляный уровень | 3 |
| 189 | 0911502100 | Гайка направляющая | 1 |
| 189 | 0911802100 | Гайка направляющая | 1 |
| 204 | 9091605080 | Шайба PL, масляный поддон | 6 |
| 204 | 0916105080 | Шайба PL, масляный поддон | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
