Пилотный трубопроводы (4) — HITACHI EX370-5M

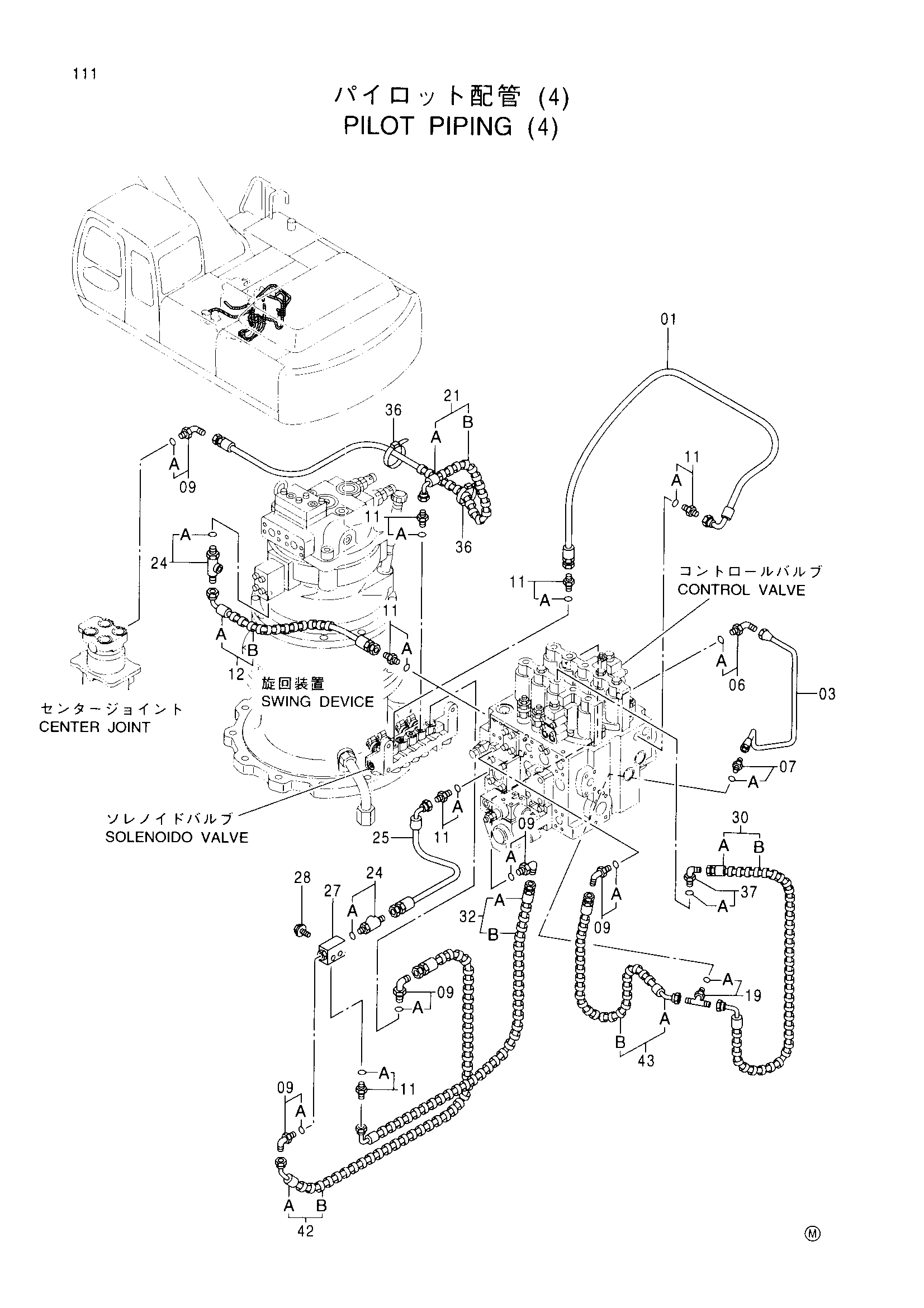

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4342252 | Шланг | 1 |
| 03 | 3079448 | Трубка | 1 |
| 06 | 4293950 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4255304 | Штуцер трубки | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 6 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9171887 | Шланг в сборе | 1 |
| 12A | 4350836 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 19 | 4203163 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9172342 | Шланг в сборе | 1 |
| 21A | 4391088 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 24 | 4364784 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4334909 | Шланг | 1 |
| 27 | 4203447 | Челночный клапан | 1 |
| 28 | J010845 | Болт с шайбой | 2 |
| 30 | 9163853 | Шланг в сборе | 1 |
| 30A | 4355424 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 32 | 9167869 | Шланг в сборе | 1 |
| 32A | 4350166 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 36 | 4055312 | Ленточный зажим | 2 |
| 37 | 4351281 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 9168910 | Шланг в сборе | 1 |
| 42A | 4398905 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 43 | 9171888 | Шланг в сборе | 1 |
| 43A | 4392844 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
