Электрооборудование (B) — HITACHI EX370-5M

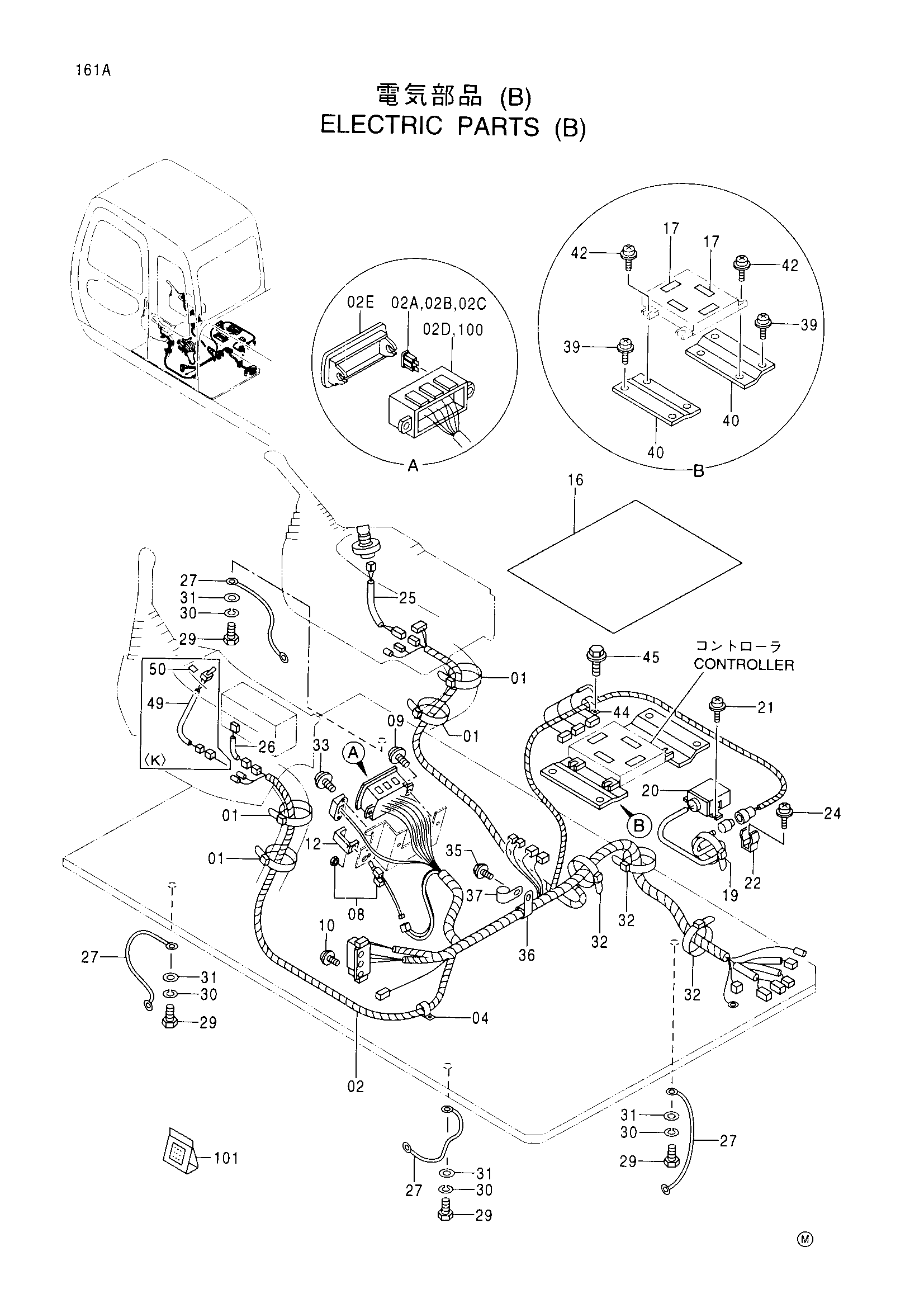

Заводская схема «Электрооборудование (B)» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 4 |
| 02 | 0002847 | Жгут проводов | 1 |
| 02 | 0003219 | Жгут проводов | 1 |
| 02A | 4195593 | Предохранитель (5A) | 10 |
| 02B | 4195594 | Предохранитель (10A) | 8 |
| 02C | 4195596 | Предохранитель (20A) | 2 |
| 02D | 4349781 | Короб предохранитель | 1 |
| 02E | 4385664 | Крышка | 1 |
| 04 | 4190275 | Зажим | 1 |
| 08 | 4359384 | Выключатель | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 12 | 4367375 | Кронштейн | 1 |
| 16 | 3075379 | Крышка контроллер | 1 |
| 17 | 4365396 | Лента | 4 |
| 19 | 4055311 | Ленточный зажим | 1 |
| 20 | 4396533 | Контроллер | 1 |
| 21 | J460614 | Винт с шайбой | 2 |
| 22 | 4243526 | Кронштейн | 1 |
| 24 | J450616 | Винт с шайбой | 1 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 29 | J901016 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | A590110 | Плоская шайба | 4 |
| 32 | 4055312 | Ленточный зажим | 3 |
| 33 | J460310 | Винт с шайбой | 2 |
| 35 | J021025 | Болт с шайбой | 1 |
| 36 | 4190264 | Зажим | 1 |
| 37 | 4190274 | Зажим | 1 |
| 39 | J460616 | Винт с шайбой | 4 |
| 40 | 9745785 | Кронштейн | 2 |
| 42 | J460625 | Винт с шайбой | 4 |
| 44 | 4289217 | Зажим трубка | 1 |
| 45 | J020616 | Болт с шайбой | 1 |
| 49 | 4339339 | Выключатель тумблер | 1 |
| 50 | 4339364 | Информационная табличка | 1 |
| 100 | 4421250 | Короб предохранитель (предохранитель короб и клемма комплект) | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
