Бортовой редуктор <STD. гусеница><LC гусеница> — HITACHI EX370-5M

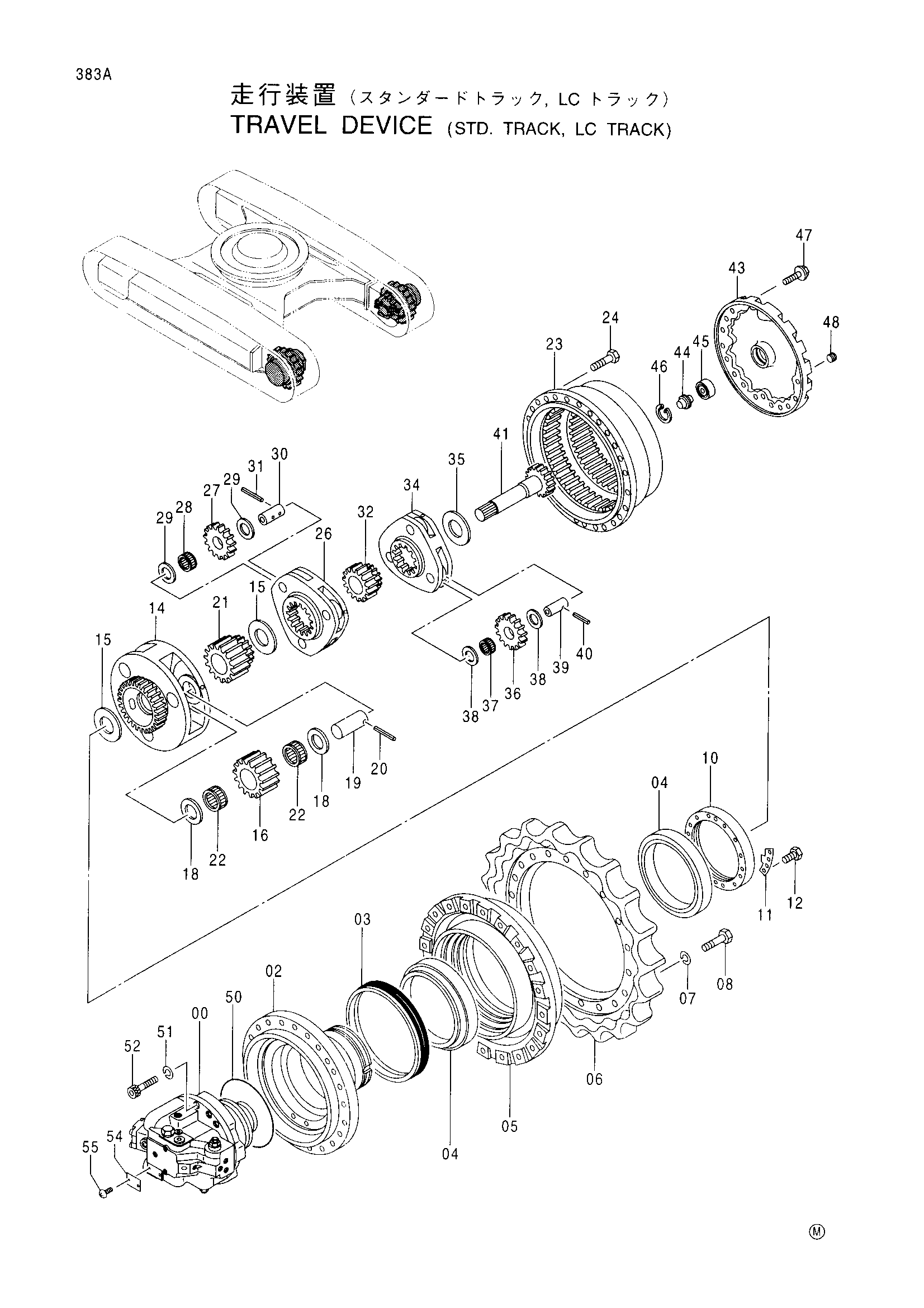

Заводская схема «Бортовой редуктор <STD. гусеница><LC гусеница>» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	(9155748)	Бортовой редуктор в сборе	2
	9149237 замена: 9155748	Бортовой редуктор в сборе	2
00	(9155694)	Гидромотор	1
00	9149125 замена: 9155694	Гидромотор	1
02	1022194	Корпус	1
03	4066695	Комплект уплотнений	1
04	4192975	Роликовый подшипник	2
05	1022179	Барабан	1
06	1022168	Звёздочка	1
07	A590920	Пружинная шайба	20
08	J932060	Болт	20
10	3036256	Гайка	1
11	4192974	Стопорная пластина	1
12	J901225	Болт	2
14	1022198	Водило	1
15	4192979	Проставка	2
16	3075003	Планетарная шестерня	3
18	4269470	Упорная пластина	6
19	4269452	Палец	3
20	4192021	Пружинный штифт	3
21	3075005	Солнечная шестерня	1
22	4371402	Игольчатый подшипник	6
23	1022195	Коронная шестерня	1
24	J931640	Болт	28
26	1022197	Водило	1
27	3075002	Планетарная шестерня	3
28	4183818	Игольчатый подшипник	3
29	4284521	Упорная пластина	6
30	4269451	Палец	3
31	4197763	Пружинный штифт	3
32	3074989	Солнечная шестерня	1
34	1022196	Водило	1
35	4308769	Проставка	1
36	3075001	Планетарная шестерня	3
37	4269471	Игольчатый подшипник	3
38	4284520	Упорная пластина	6
39	4269472	Палец	3
40	4192020	Пружинный штифт	3
41	2038915	Вал проп.	1
43	2038904	Крышка	1
44	4277474	Стопорный палец	1
45	4278168	Шариковый подшипник	1
46	930451	Стопорное кольцо	1
47	J011230	Болт с шайбой	16
48	4245797	Пробка	3
50	4269473	Уплотнительное кольцо	1
51	4287213	Пружинная шайба	4
52	M341885	Болт с внутренним шестигранником	4
54	3053559	Информационная табличка	1
55	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX370-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
