Пилотный трубопроводы (9)[USA][AUS] — HITACHI EX370-5M
Заводская схема «Пилотный трубопроводы (9)[USA][AUS]» для HITACHI EX370-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.

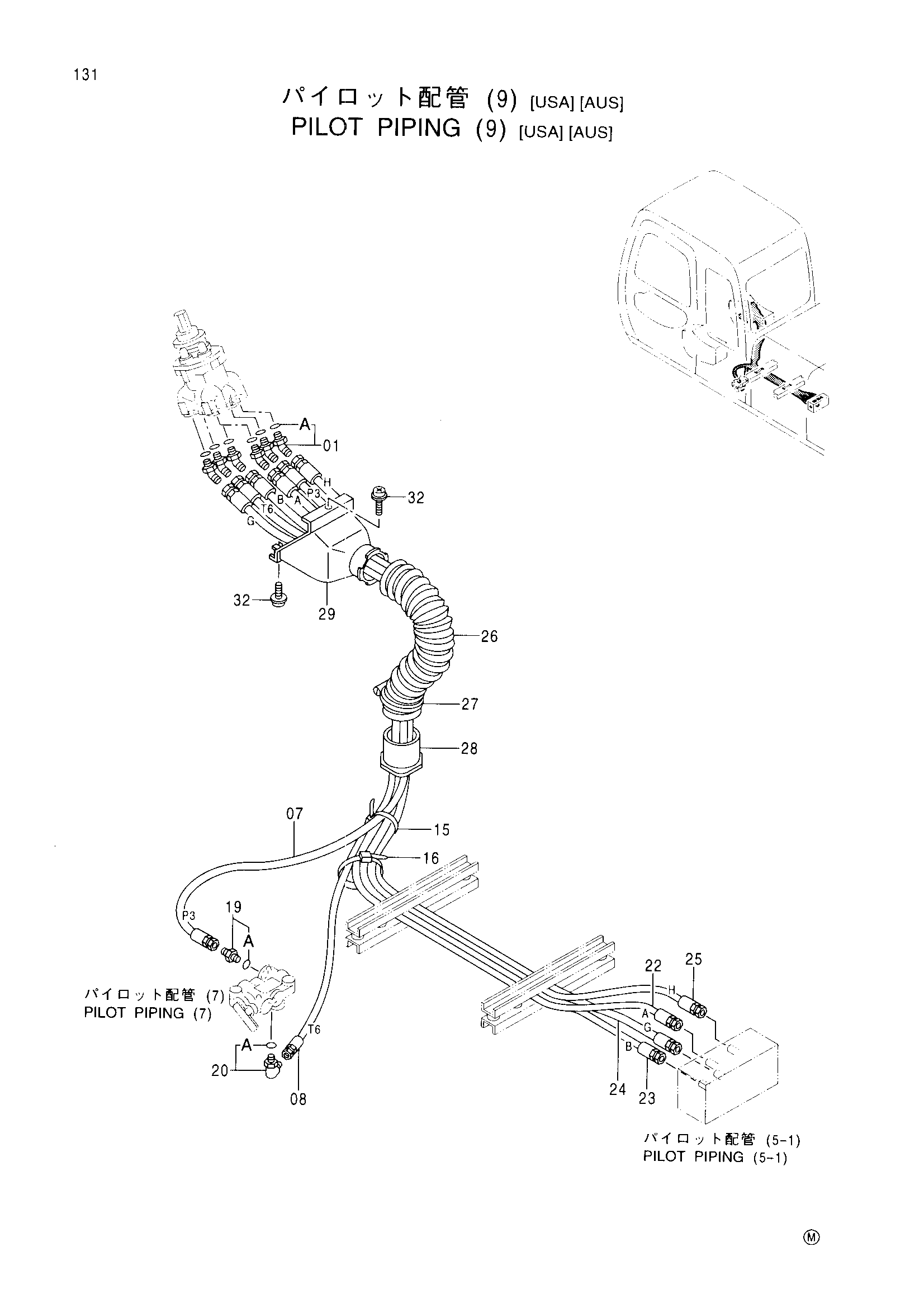

![Схема Пилотный трубопроводы (9)[USA][AUS] HITACHI EX370-5M](/catalog-drawings/8a/8a4e19cc-73f5-4bc0-a5a1-3737c7c0b372.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4373560 | Шланг (P3) | 1 |
| 08 | 4373561 | Шланг (T6) | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 19 | 4261938 | Фильтр | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4277001 | Шланг (A) | 1 |
| 23 | 4354367 | Шланг (B) | 1 |
| 24 | 4354370 | Шланг (G) | 1 |
| 25 | 4354371 | Шланг (H) | 1 |
| 26 | 4351175 | Шланг | 1 |
| 27 | 4351774 | Хомут провод | 1 |
| 28 | 3079728 | Втулка | 1 |
| 29 | 3072745 | Крышка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX370-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
