Крышка в сборе — HITACHI EX3600E-6

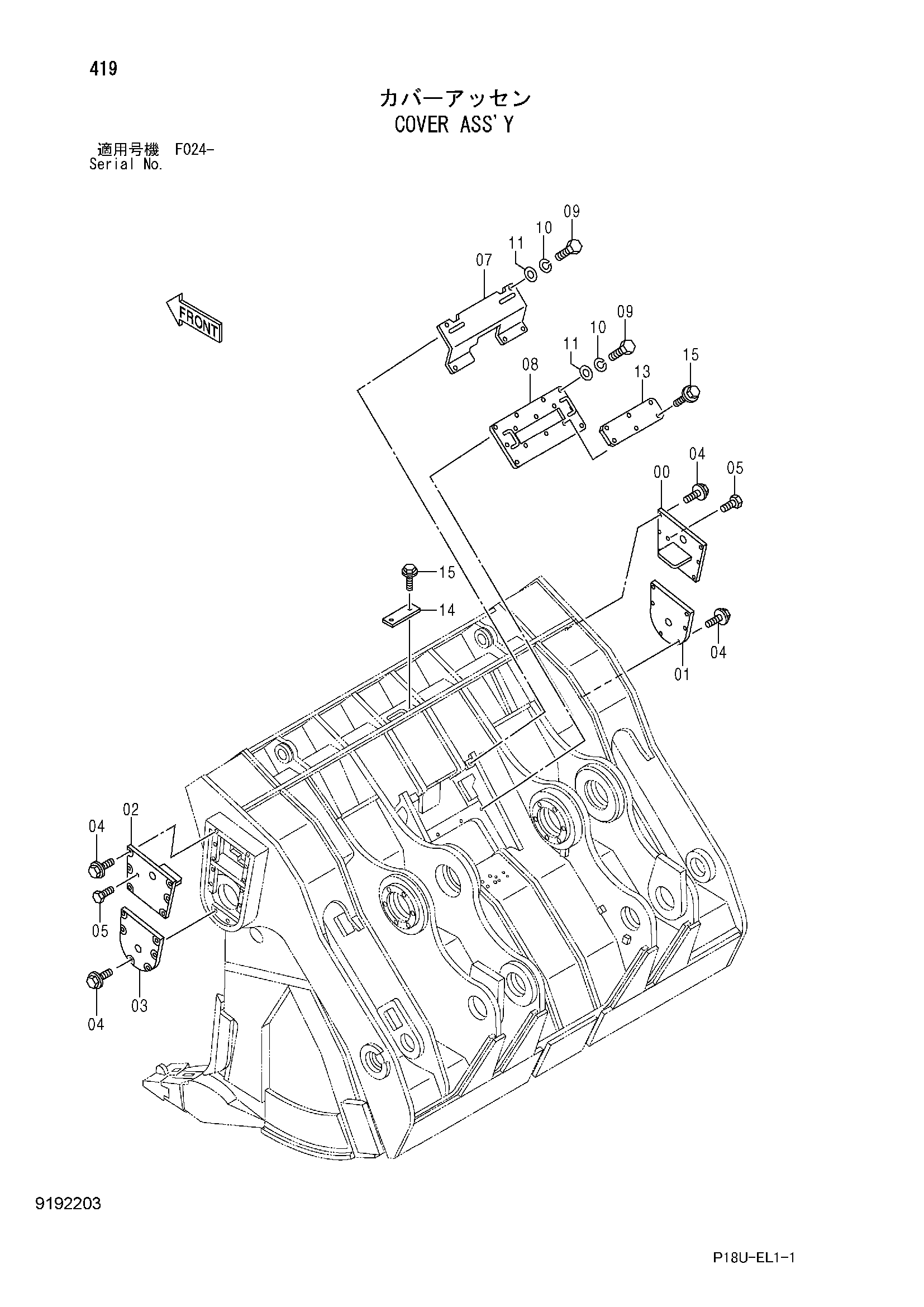

Заводская схема «Крышка в сборе» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079721 | Крышка | 1 |
| 01 | 4440132 | Крышка | 1 |
| 02 | 8079722 | Крышка | 1 |
| 03 | 4440133 | Крышка | 1 |
| 04 | J271230 | Болт с шайбой | 24 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J901216 | Болт | 2 |
| 07 | 3088445 | Крышка | 1 |
| 08 | 9755087 | Крышка | 1 |
| 09 | J901635 | Болт | 10 |
| 10 | A590916 | Пружинная шайба | 10 |
| 11 | A590116 | Плоская шайба | 11 |
| 13 | 4409163 | Крышка | 1 |
| 14 | 4355198 | Крышка | 1 |
| 15 | J271230 | Болт с шайбой | 8 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
