Насос пилотные гидролинии (2) — HITACHI EX3600E-6

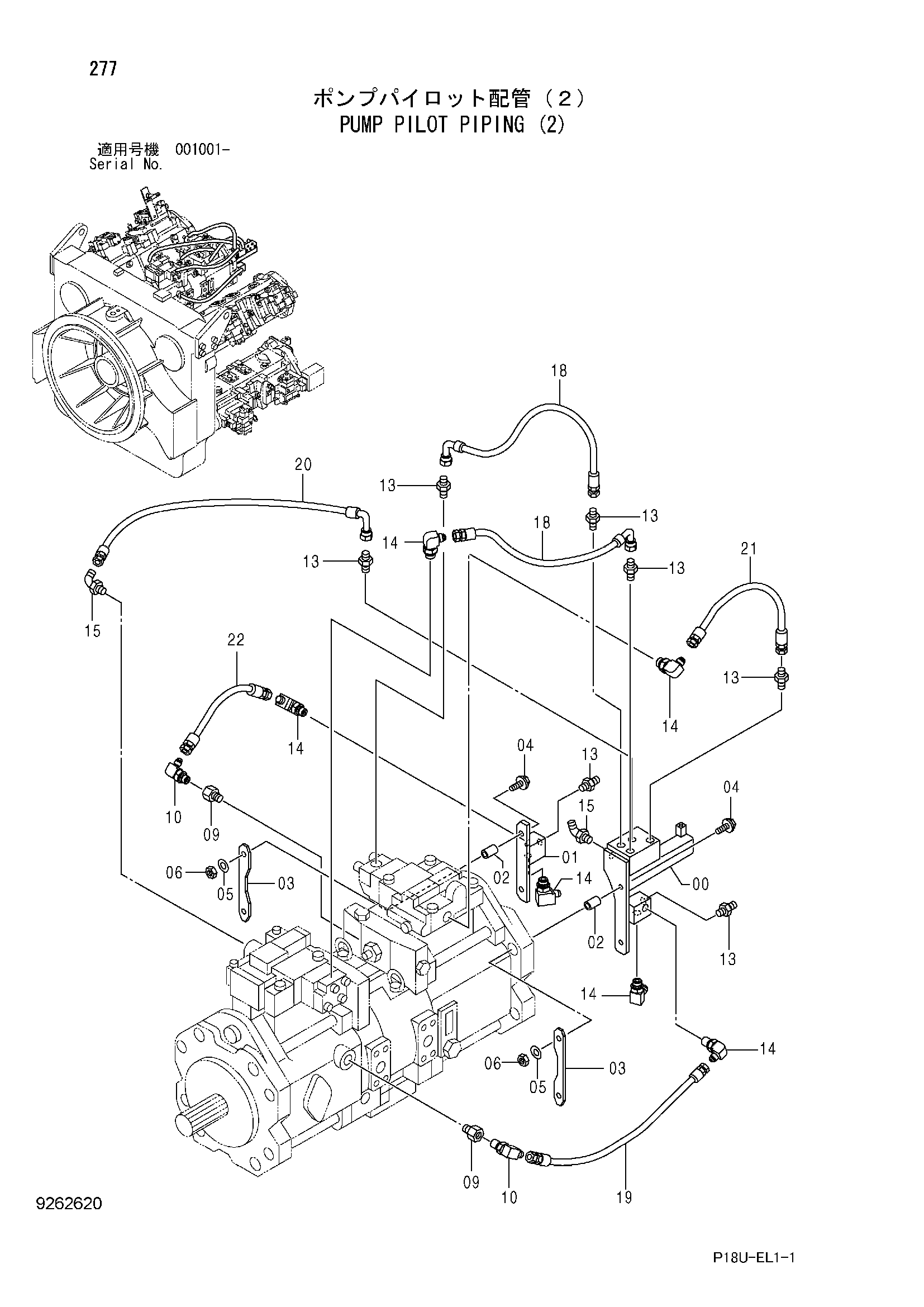

Заводская схема «Насос пилотные гидролинии (2)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107966 | Коллектор | 1 |
| 01 | 9753898 | Коллектор | 1 |
| 02 | 4430517 | Проставка | 4 |
| 03 | 4430518 | Пластина | 2 |
| 04 | J271070 | Болт с шайбой | 4 |
| 04A | J901070 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J222010 | Шайба | 4 |
| 06 | J950010 | Гайка | 4 |
| 09 | 4263454 | Переходник S | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852222 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4214462 | Шланг | 2 |
| 19 | 4652679 | Шланг | 1 |
| 20 | 4234336 | Шланг | 1 |
| 21 | 4246327 | Шланг | 1 |
| 22 | 4652675 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
