Пилотный панель (электрический) — HITACHI EX3600E-6

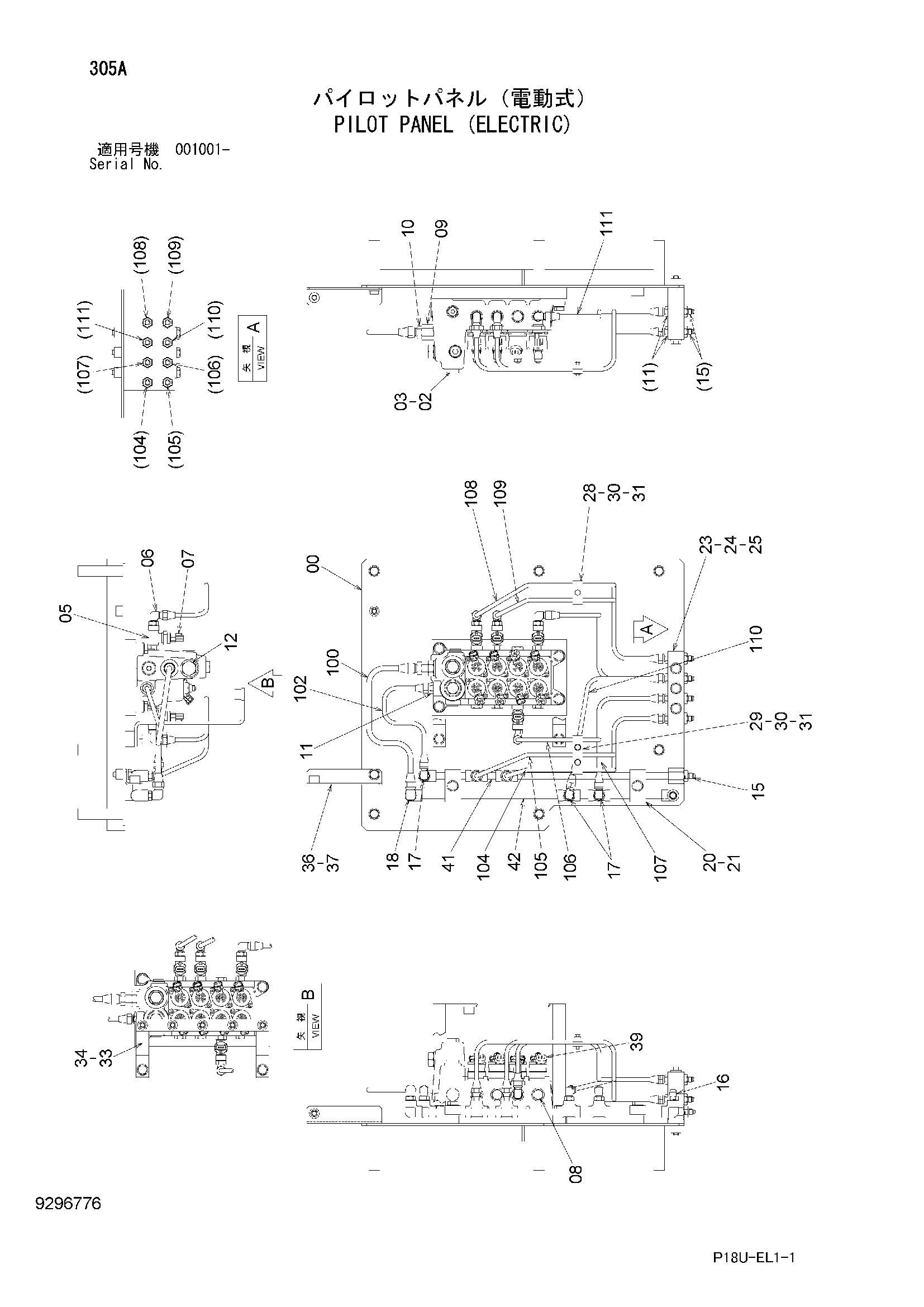

Заводская схема «Пилотный панель (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049775 | Панель | 1 |
| 02 | 9242460 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4454002 | Тройник | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4293950 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4436535 | Датчик давления | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4263452 | Переходник S | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4344020 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4255304 | Штуцер трубки | 11 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4174541 | Пробка | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 9 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4293950 | Угловой штуцер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4231683 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4001156 | Хомут трубки | 2 |
| 21 | J271035 | Болт с шайбой | 2 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4433460 | Коллектор | 1 |
| 24 | J901006 | Болт | 3 |
| 25 | J222010 | Шайба | 3 |
| 28 | 4344320 | Хомут | 2 |
| 29 | 4344349 | Хомут | 2 |
| 30 | J260625 | Болт с шайбой | 3 |
| 30A | J900625 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | M500605 | Гайка | 3 |
| 33 | 8103357 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 9767891 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 1 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4677463 | Пробка | 4 |
| 41 | 8116315 | Трубка | 1 |
| 42 | 8116316 | Трубка | 1 |
| 100 | 4647479 | Трубка | 1 |
| 102 | 4647478 | Трубка | 1 |
| 104 | 4694061 | Трубка | 1 |
| 105 | 4694059 | Трубка | 1 |
| 106 | 4647472 | Трубка | 1 |
| 107 | 4647473 | Трубка | 1 |
| 108 | 4647474 | Трубка | 1 |
| 109 | 4647475 | Трубка | 1 |
| 110 | 4694057 | Трубка | 1 |
| 111 | 4647477 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
