Кондиционер., дренажные трубопроводы (электрический) — HITACHI EX3600E-6

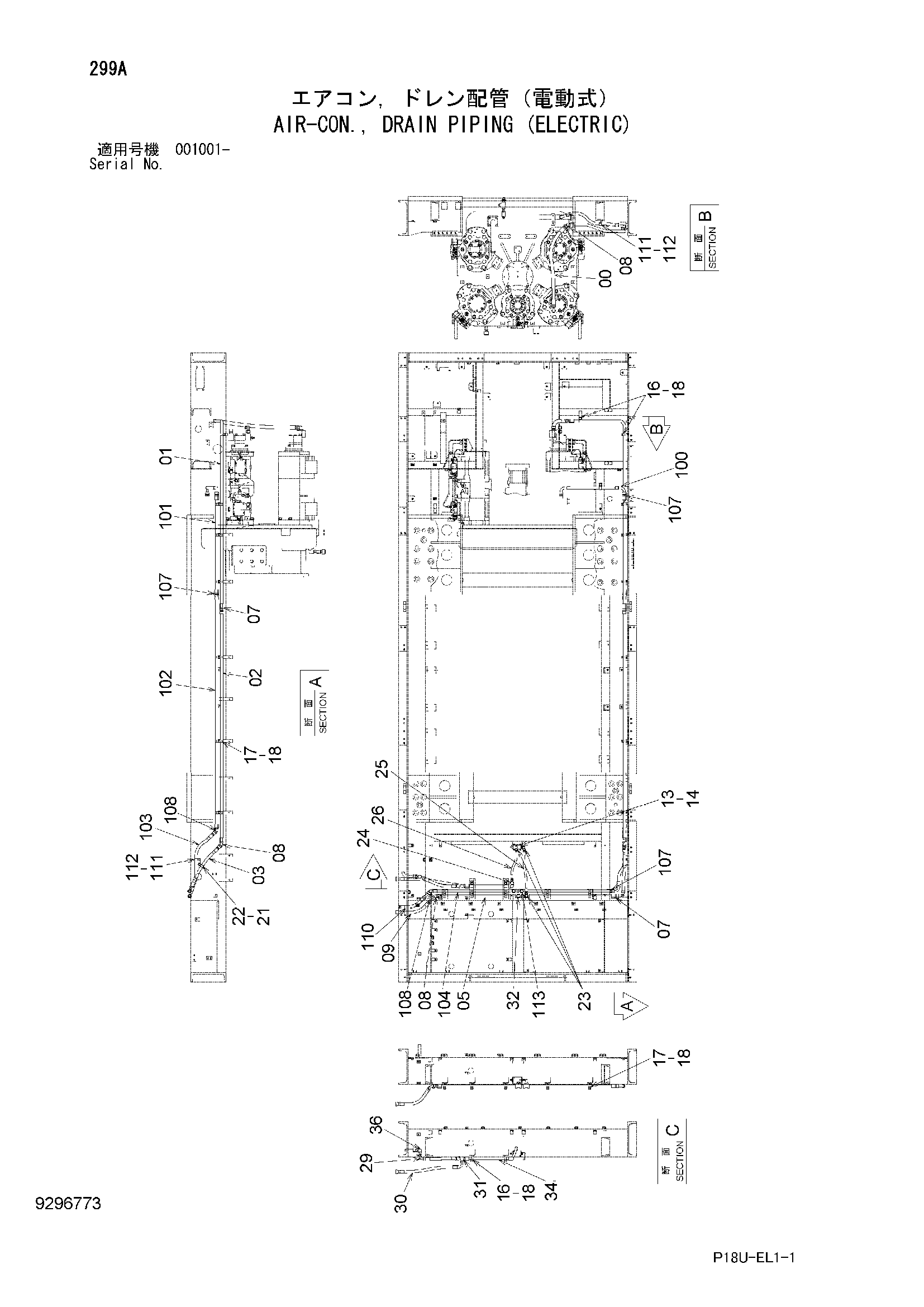

Заводская схема «Кондиционер., дренажные трубопроводы (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389996 | Шланг | 1 |
| 01 | 8081009 | Трубка | 1 |
| 02 | 8105962 | Трубка | 1 |
| 03 | 4619992 | Шланг | 1 |
| 05 | 8105964 | Трубка | 1 |
| 07 | A852166 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852266 | Угловой штуцер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4675461 | Шланг | 1 |
| 13 | 4348178 | Предохранительный клапан | 1 |
| 14 | J260860 | Болт с шайбой | 2 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4053595 | Хомут трубки | 4 |
| 17 | 4053596 | Хомут трубки | 11 |
| 18 | J271255 | Болт с шайбой | 15 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190264 | Зажим | 1 |
| 23 | A852344 | Угловой штуцер | 3 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4279302 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4305255 | Шланг | 1 |
| 26 | 4377159 | Шланг | 1 |
| 29 | 4678497 | Шланг | 1 |
| 30 | 4417218 | Шланг | 1 |
| 31 | A852466 | Тройник | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A885004 | Пробка | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 8117107 | Трубка | 1 |
| 36 | A852366 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 100 | 4431620 | Шланг | 1 |
| 101 | 8079219 | Трубка | 1 |
| 102 | 8105962 | Трубка | 1 |
| 103 | 4413337 | Шланг | 1 |
| 104 | 8105964 | Трубка | 1 |
| 107 | A852166 | Адаптер | 3 |
| 107A | 4506424 | Уплотнительное кольцо | 1 |
| 108 | A852266 | Угловой штуцер | 2 |
| 108A | 4506424 | Уплотнительное кольцо | 1 |
| 110 | 4675460 | Шланг | 1 |
| 111 | 4192035 | Зажим | 2 |
| 112 | J271020 | Болт с шайбой | 2 |
| 112A | J901020 | Болт | 1 |
| 112B | J222010 | Шайба | 1 |
| 113 | A885004 | Пробка | 2 |
| 113A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
