Свинг-миссион масляный впускной — HITACHI EX3600E-6

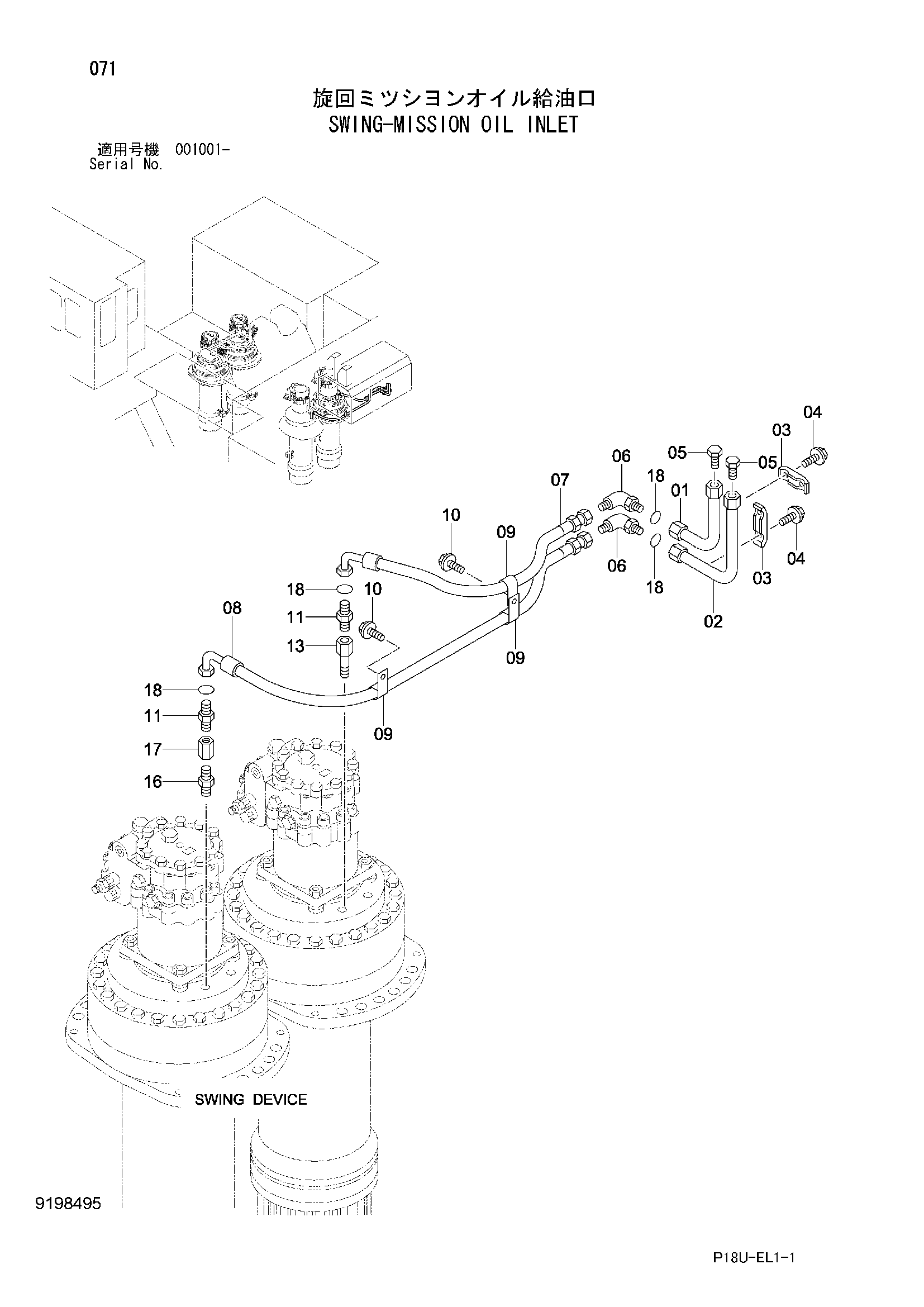

Заводская схема «Свинг-миссион масляный впускной» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9756221 | Трубка | 1 |
| 02 | 9756222 | Трубка | 1 |
| 03 | 4053599 | Хомут трубки | 2 |
| 04 | J271265 | Болт с шайбой | 2 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4113926 | Пробка | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853388 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4450063 | Шланг | 1 |
| 08 | 4453805 | Шланг | 1 |
| 09 | 4190264 | Зажим | 3 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4208659 | Адаптер | 2 |
| 13 | 9725401 | Трубка | 1 |
| 16 | 94-1705 | Адаптер | 1 |
| 17 | 94-0679 | Разъём | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
