Смазка (насос)(электрический) — HITACHI EX3600E-6

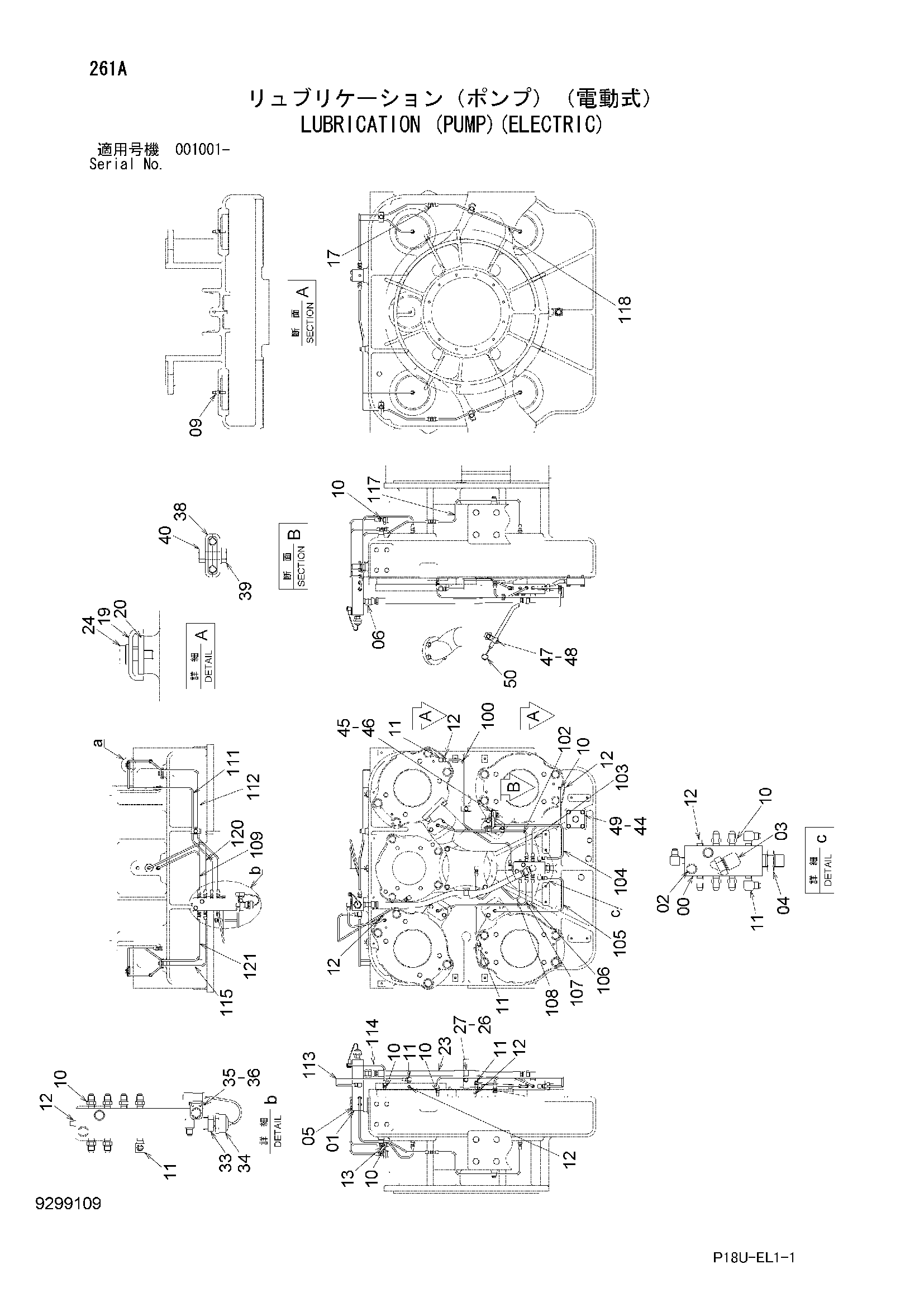

Заводская схема «Смазка (насос)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088464 | Коллектор | 1 |
| 01 | 3108226 | Коллектор | 1 |
| 02 | J271070 | Болт с шайбой | 2 |
| 02A | J901070 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4156433 | Угловой штуцер | 1 |
| 04 | 4086752 | Адаптер | 1 |
| 05 | J271080 | Болт с шайбой | 2 |
| 05A | J901080 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4221278 | Адаптер | 1 |
| 09 | 4344413 | Штуцер трубки | 4 |
| 10 | 4097667 | Адаптер | 19 |
| 11 | 4097666 | Угловой штуцер | 9 |
| 12 | 94-2022 | Пробка | 7 |
| 13 | 94-1601 | Переходник | 1 |
| 17 | 4099282 | Адаптер | 2 |
| 19 | 9736422 | Хомут | 6 |
| 20 | 4269657 | Резиновая прокладка | 6 |
| 23 | 4658329 | Шланг | 1 |
| 24 | J271030 | Болт с шайбой | 6 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4190263 | Зажим | 1 |
| 33 | 4658347 | Переходник S | 1 |
| 34 | 4623860 | Выключатель уровень | 1 |
| 35 | 4448037 | Кронштейн | 1 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4344320 | Хомут | 2 |
| 39 | J260825 | Болт с шайбой | 1 |
| 39A | J900825 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | M500807 | Гайка | 1 |
| 44 | J271055 | Болт с шайбой | 4 |
| 44A | J901055 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 9766690 | Кронштейн | 1 |
| 46 | J271025 | Болт с шайбой | 1 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4190124 | Хомут трубки | 1 |
| 48 | J271050 | Болт с шайбой | 1 |
| 48A | J901050 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 8117205 | Трубка | 1 |
| 50 | 4697776 | Указатель уровня | 1 |
| 100 | 4430020 | Трубка | 1 |
| 102 | 4697149 | Трубка | 1 |
| 103 | 4658327 | Трубка | 1 |
| 104 | 4697150 | Трубка | 1 |
| 105 | 4697151 | Трубка | 1 |
| 106 | 4697152 | Трубка | 1 |
| 107 | 4430027 | Трубка | 1 |
| 108 | 4430028 | Трубка | 1 |
| 109 | 4430029 | Трубка | 1 |
| 111 | 4430031 | Трубка | 1 |
| 112 | 3087969 | Трубка | 1 |
| 113 | 4430032 | Трубка | 1 |
| 114 | 4658328 | Трубка | 1 |
| 115 | 3087970 | Трубка | 1 |
| 117 | 4432914 | Трубка | 1 |
| 118 | 4432915 | Трубка | 1 |
| 120 | 4430030 | Трубка | 1 |
| 121 | 3109666 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
