Электрооборудование (6600V) (левый) — HITACHI EX3600E-6

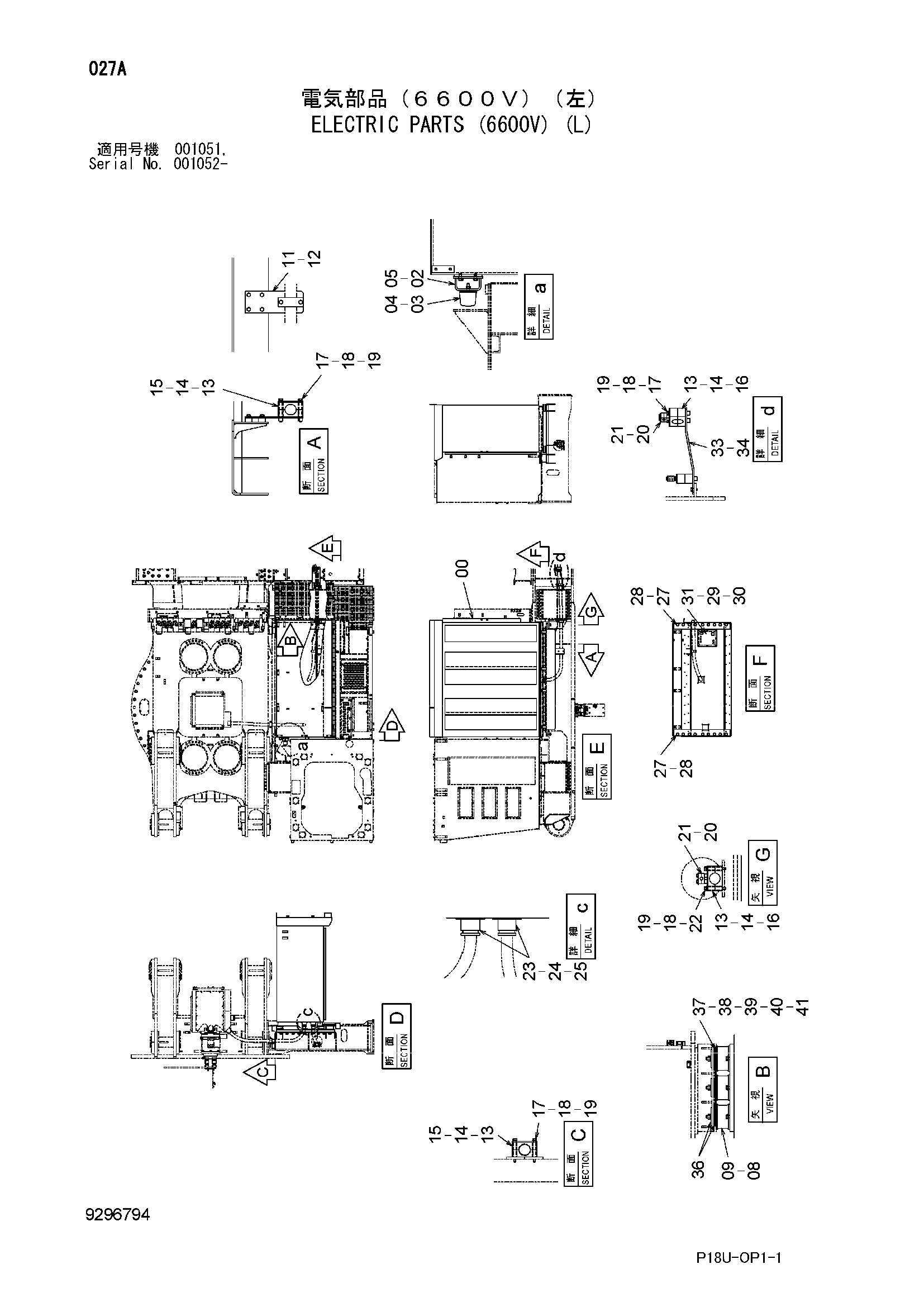

Заводская схема «Электрооборудование (6600V) (левый)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9770581 | Кронштейн | 1 |
| 03 | 4694833 | Амортизатор резиновый | 1 |
| 04 | 4696655 | Регулировочная шайба | 8 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4694322 | Амортизатор резиновый | 3 |
| 09 | J271230 | Болт с шайбой | 6 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 8116630 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4692118 | Хомут трос | 10 |
| 14 | 4472406 | Проставка | 10 |
| 15 | 4472562 | Пластина | 2 |
| 16 | 9770763 | Седло винта | 3 |
| 17 | J901204 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 10 |
| 19 | A590112 | Плоская шайба | 10 |
| 20 | 4637938 | Хомут | 3 |
| 21 | J281045 | Болт с шайбой | 6 |
| 21A | J901045 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J901202 | Болт | 2 |
| 23 | 4679023 | Гланд трос | 2 |
| 24 | 4696661 | Манжета | 2 |
| 25 | 4696667 | Пластина | 2 |
| 27 | J833370 | Болт | 18 |
| 28 | 4083438 | Шайба | 18 |
| 30 | 3116322 | Пластина | 1 |
| 31 | 4700517 | Манжета | 1 |
| 33 | 9771420 | Кронштейн | 1 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4708183 | Шайба | 6 |
| 37 | 4708210 | Регулировочная шайба 6.0mm | 2 |
| 38 | 4708211 | Регулировочная шайба 4.5mm | 2 |
| 39 | 4708212 | Регулировочная шайба 3.2mm | 2 |
| 40 | 4708213 | Регулировочная шайба 2.3mm | 2 |
| 41 | 4708214 | Регулировочная шайба 1.6mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
