Воздушный трубопроводы — HITACHI EX3600E-6

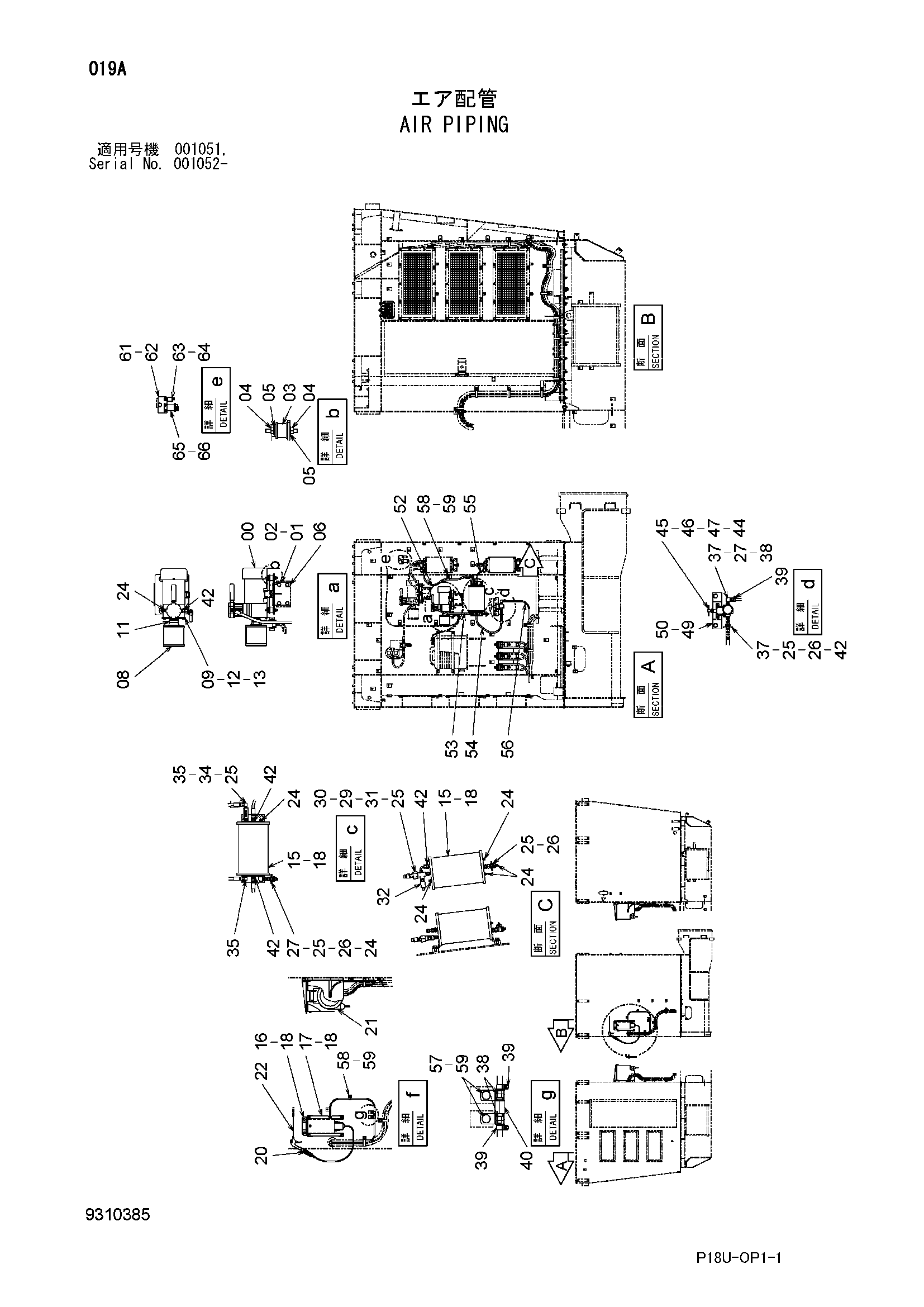

Заводская схема «Воздушный трубопроводы» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708359 | Компрессор | 1 |
| 01 | 8107353 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4280187 | Резиновая подушка | 4 |
| 04 | J230008 | Гайка | 8 |
| 05 | A590108 | Плоская шайба | 8 |
| 06 | 4475507 | Кронштейн | 1 |
| 08 | 4675640 | Фильтр воздушный | 1 |
| 09 | 9768374 | Крышка | 1 |
| 11 | 4011675 | Хомут шланга | 1 |
| 12 | A590905 | Пружинная шайба | 3 |
| 13 | A590105 | Плоская шайба | 3 |
| 15 | 8084190 | Бак воздушный | 2 |
| 16 | 8117463 | Кронштейн | 1 |
| 17 | 8120346 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 15 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4706506 | Пробка | 1 |
| 21 | 4487155 | Реел шланг | 1 |
| 22 | 4487156 | Форсунка воздушный | 1 |
| 24 | 94-2022 | Пробка | 7 |
| 25 | 94-1701 | Адаптер | 5 |
| 26 | 4374265 | Шаровой клапан | 3 |
| 27 | 94-0630 | Угловой штуцер | 2 |
| 29 | 4325835 | Адаптер | 1 |
| 30 | 4333040 | Выключатель | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 94-0660 | Тройник | 1 |
| 32 | 4331359 | Датчик давления | 1 |
| 34 | 4163085 | Обратный клапан | 1 |
| 35 | 4154656 | Угловой штуцер | 2 |
| 37 | 94-1601 | Переходник | 2 |
| 38 | 4130659 | Адаптер | 3 |
| 39 | 4514700 | Зажим шланг | 3 |
| 40 | 94-0675 | Разъём S | 1 |
| 42 | 4154651 | Адаптер | 5 |
| 44 | 4198244 | Регулятор воздушный | 1 |
| 45 | J900620 | Болт | 2 |
| 46 | A590906 | Пружинная шайба | 2 |
| 47 | A590106 | Плоская шайба | 2 |
| 49 | 9768067 | Кронштейн | 1 |
| 50 | J271020 | Болт с шайбой | 2 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 4304957 | Шланг | 1 |
| 53 | 4652628 | Шланг | 1 |
| 54 | 4437282 | Шланг | 1 |
| 55 | 4608947 | Шланг | 1 |
| 56 | 4174647 | Резиновый шланг | 1 |
| 57 | 4190273 | Зажим | 2 |
| 58 | 4190253 | Зажим | 2 |
| 59 | J271025 | Болт с шайбой | 4 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 9771913 | Кронштейн | 1 |
| 62 | J271025 | Болт с шайбой | 1 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4414207 | Реле | 1 |
| 64 | J450512 | Винт с шайбой | 1 |
| 65 | 4352729 | Реле | 1 |
| 66 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
